奥瑞那JSA-M-OA510手动火灾报警按钮接线图

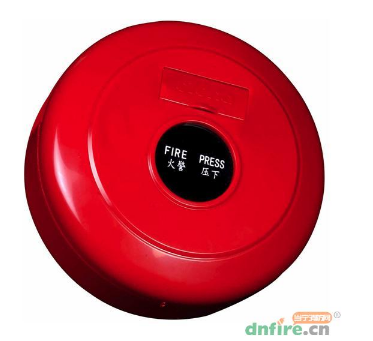

奥瑞那JSA-M-OA510手动火灾报警按钮

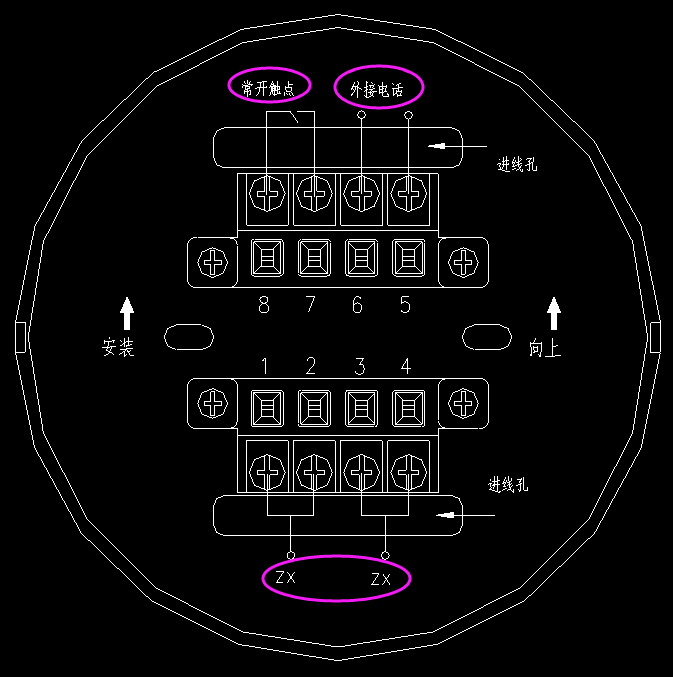

1、JSA-M-OA510作为智能按钮时

  (1)1,3或2,4端子接控制器信号两总线,不分极性

  (2)7,8端子为一组常开触点,按下手报后7,8两端闭合

  (3)5,6端子为外接电话

 奥瑞那JSA-M-OA510手动火灾报警按钮接线图

2、JSA-M-OA510作为普通按钮时

  (1)不用接总线

  (2)7端接输入模块(双输入模块)的A1(A1或A2)端,8端接输入模块(双输入模块)的B1(B1或B2)端

  (3)5,6端子为外接电话

3、注意事项

  1、安装完成后手动火灾报警按钮盒盖必须可靠地卡在在手报底座上。

  2、接线时导线应使用冷压接线端子或做镀锡处理,不可随意缠绕。

  3、接完线后进线孔应使用密封膏或密封胶封堵。
