奥瑞那OT502、OT503火灾探测器ODZ5004A底座接线图

ODZ5004A底座,适用于奥瑞那OT502、OT503火灾探测器的安装及接线。具有接线方便、外形美观、降低工程施工周期的优点。

ODZ5004A底座特点

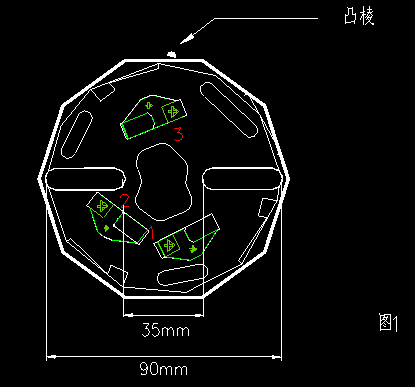

奥瑞那OT502、OT503火灾探测器ODZ5004A底座接线图

  1.清晰的安装和接线端子标识。

  2.独特的卡槽设计,安装后的探测器牢固可靠。

ODZ5004A底座安装

  1.预埋盒可采用86H50型标准预埋盒或其它孔距为40~85的预埋盒。

  2.火灾探测器底部侧面和底座侧面各有一凸棱,底座上有一卡槽,安装时先将探测器凸棱对准底座旁的凸棱,逆时针约20度,待探测器底部的卡钩进入底座卡槽中,最后用力顺时针旋转探测器直至探测器凸棱和底座凸棱对齐为止。

ODZ5004A底座接线图

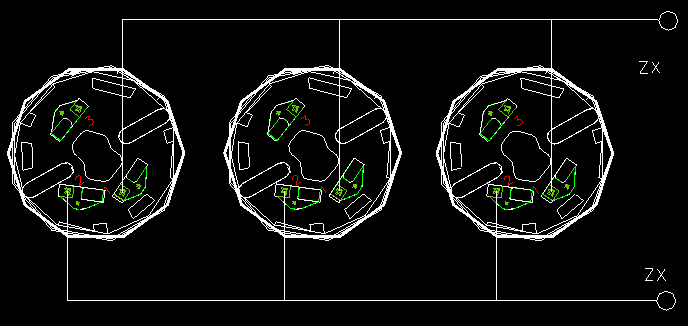

奥瑞那OT502、OT503火灾探测器ODZ5004A底座接线图

  1.OT502、OT503配套使用时,底座上1和2分别接火灾报警控制器的二总线(不分极性)见上图。

  2.导线的长度应以总电阻<52Ω为限,否则应增大导线的线径。

注意事项

  1.底座的接线端子在连接总线时应使用冷压接线端子或线头镀锡,不可随意缠绕,避免线头接触不良和长期工作氧化后造成接触不良。

  2.屋顶的穿线孔在装入底座后使用密封膏或密封胶封堵,防止穿线管中或建筑内的积水流入探测器。
