R23Z系列能美消防主机联网接线图

R23Z系列能美消防主机联网接线图

R23Z系列能美消防主机应用网络功能后,多台消防主机可以有一台主机来管理,实现信息共享,使区域控制器具备集中控制器的功能。

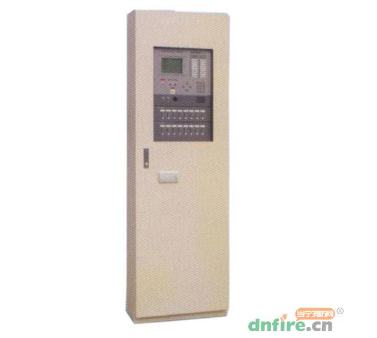

R23Z系列能美消防主机

R23Z系列消防主机联网需要用到NIU网络版,它安装在消防主机内,连接消防主机与网络。

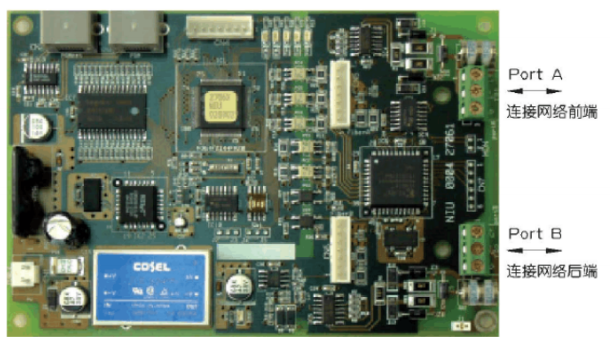

R23Z系列消防主机联网NIU网络版

端口数:

  Port A和Port B:2口连接网络

  Port A:与网络前段连接

  Port B:与网络后段连接

连接网络:基于Rs485;Port A和Port B各2根线

消防主机联网接线图:

  1)消防主机环路联网接线图

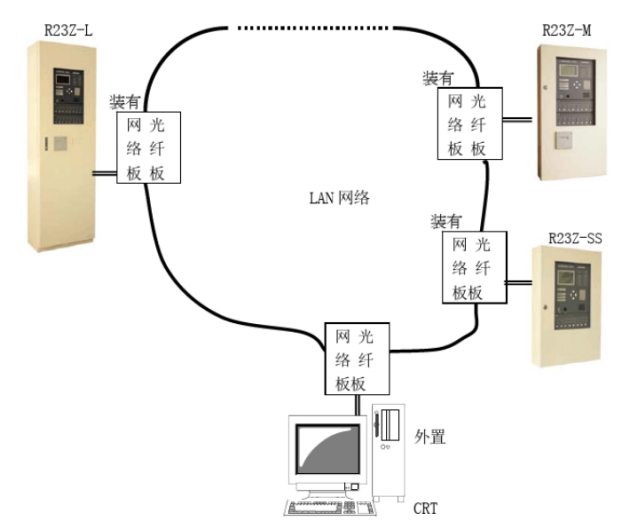

R23Z系列能美消防主机联网接线图环形布线

  2)消防主机树形联网接线图

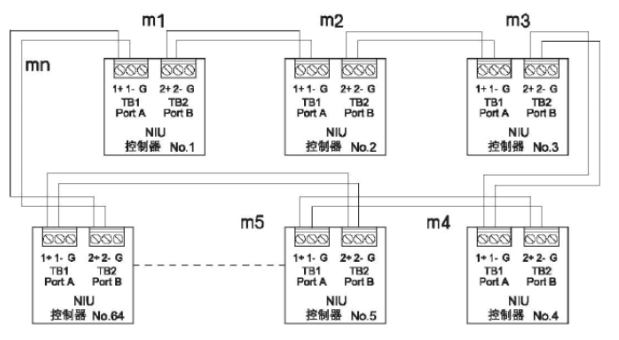

R23Z系列能美消防主机联网接线图树形布线

注意:

  1.连接的两台消防主机之间距离要小于600m,联网系统整个线路应小于85Km。

  2.当Port A不接线时,请将NIU网络版上的SW1拨动开关No3置ON。

  3.当Port B不接线时,请将NIU网络版上的SW1拨动开关No4置ON。

  4.TB1和TB2的G端子不可使用,请勿接线。
