能美消防综合盘接线图

能美消防综合盘在接线时须区分信号线、DC24V电源线及接地线,其中信号线(S+、S-)应注意极性,不可接错,同时信号线要求为双绞屏蔽线,其屏蔽层线要求接在S+与S-之间的PE端子上。

而DC24V电源线也有正、负极,需要区分极性,在接线时请注意不可接错。

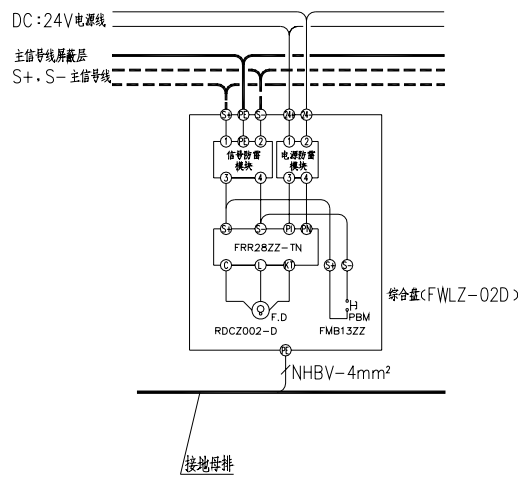

能美消防综合盘接线图

接地线须单放一根4mm2绿黄线,将综合盘内的接地端子排与接地母排相连接,接地线应尽可能短,不要留过多余量,连接点须可靠、牢固,完成后须作防锈处理和接地电阻的测试,接地电阻须小于1Ω,测试的要求和标准请参阅国家相关法规。

接线完成后,应在进线管口处作密封处理,以免破坏箱体的防护等级。

能美消防综合盘的进线和出线均有单独的接线端子,所以除特殊情况需要分支接线外,无须共线。
