消防泵与阀门的工作原理动图

今天笔者偶尔看到公众号(ID中国化学品安全协会)的一篇《38种泵+22种阀门!泵阀动图一文打尽,超级直观展示》文章,比较感兴趣,可惜文中的泵阀很多与消防没什么关系,不过笔者对此进行了筛选,选择一些与消防有关的分享给大家。

消防泵工作原理动图

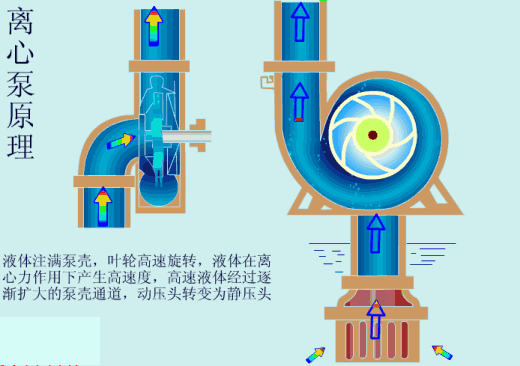

离心泵原理图

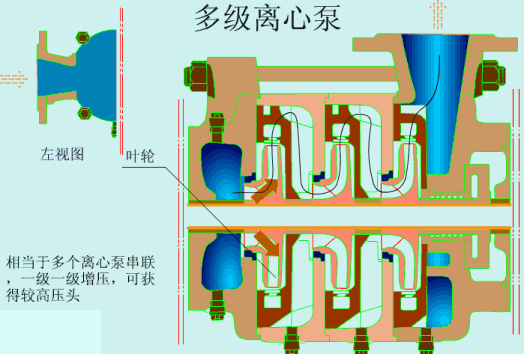

消防泵以离心泵为主。

电机启动,叶轮在电机的带动下高速旋转,叶轮中的介质在叶片驱动下随叶轮一起旋转并在离心力作用下被高速甩出叶轮出口,进入泵体压水室,同时叶轮进口处的介质流向叶片并使叶轮进口处介质压力降低。

泵体吸入管内介质压力高于叶轮进口处介质压力,泵体吸入管内介质流向叶轮进口同时泵体吸入管内介质压力降低。

入口管线内介质压力高于泵体吸入管内介质压力,入口管线内介质流向泵体吸入管。

被高速甩出叶轮出口进入泵体压水室的介质,因运动速度降低,其部分动能转变为压力能,使得位于泵体压水室末端的排出管内介质压力高于出口管线内介质压力,泵体排出管内介质流向出口管线。

随着泵的运转,介质连续不断地由泵体吸入管吸入,由泵体排出管排出。

阀门工作原理动图

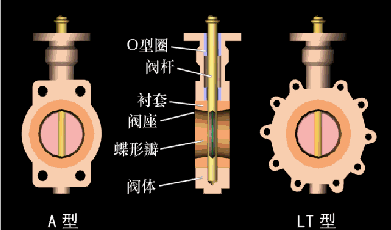

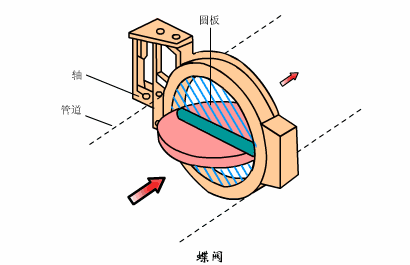

蝶阀工作原理图

蝶阀工作原理图

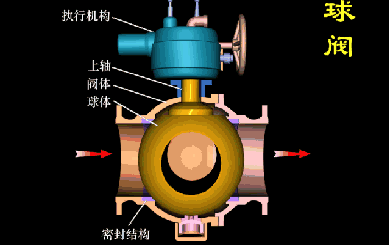

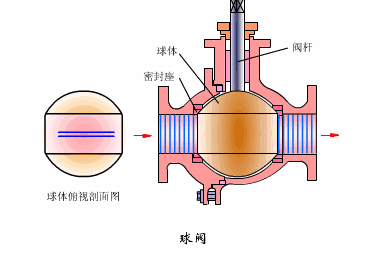

消防中蝶阀是比较常见的一种阀门,其工作原理比较简单。球阀在生活中也是常见类型。可惜缺少比较符合消防的其他一些阀。

图片来源上已述,纯粹技术性分享交流,如侵权请联删。
