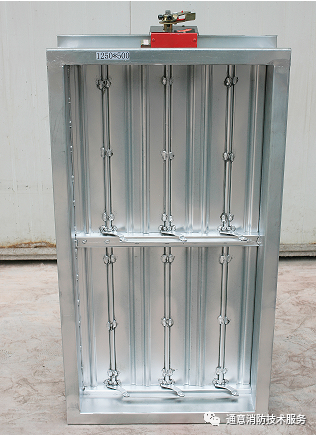

排烟阀安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈关闭状态并满足漏风量要求，火灾或需要排烟时手动和电动打开，起排烟作用的阀门。如下图所示：

排烟阀一般受消防主机的控制模块联动控制，当感烟探测器发出火警时，消防主机可以自动联动控制模块，控制模块将DC24V接通，将排烟阀打开，当然也可以手动打开，打开之后排烟阀会给一个反馈信号。复位排烟阀时，需要手动复位。

当然只是将排烟阀打开，是不能排烟的，还需要将排烟风机启动起来，所以利用排烟阀的反馈信号来联动风机，或者通过排烟阀联锁风机启动。

现在以西门子控制模块FDCIO181为例，描述一下如何接线。

一般现场控制模块都使用干接点的连接方式，而不用有源输出方式。所以将FDCIO181的输出通道的跳线跳到J1位置。这样只利用端子1和3这个常开触点控制DC24V的正极。当控制模块动作，1和3触点闭合，排烟阀得到24V供电后将阀门打开，并将反馈信号给控制模块。如下图所示：

控制模块的输入可以在主机上设置为启动反馈信号，也可以设置为“监管”信号，利用这个监管信息号来联动风机启动。这个主要根据实际需要进行设置。

以上关于排烟阀的描述参考了国家标准《建筑通风和排烟系统用防火阀门》，如果文中有描述错误的，请朋友们指正。
