青鸟消防气体灭火控制系统接线图

青鸟消防气体灭火控制系统控制器分类

  青鸟消防的气体灭火控制器可分为两大类,一类可带载报警回路,另一类不可带载报警回路。

  ◆JB-QB-JBF5014火灾报警控制器(联动型)气体灭火控制器:

  控制器采用壁挂式安装方式,可带载2条报警回路,自带6路专线联动,能完成2个区的气体灭火联动控制;

  ◆JBF5015/5016气体灭火控制器:

  控制器采用壁挂式安装方式,分别能完成4个区/2个区的气体灭火联动控制,不可带载报警回路。

青鸟消防气体灭火控制系统主要设备

  点型光电感烟探测器、点型感温火灾探测器(A2R)、输入模块、输入/输出模块、火灾声光警报器、气体释放报警器、消防警铃、手自动转换盒、紧急启停按钮、气溶胶灭火装置控制盒等。

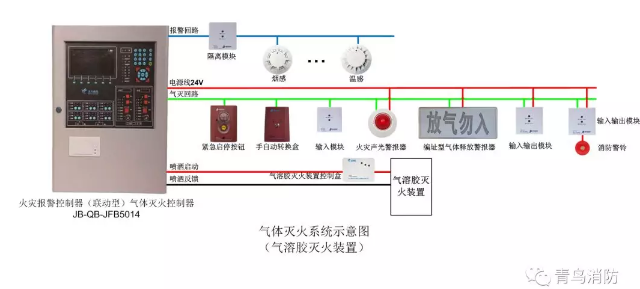

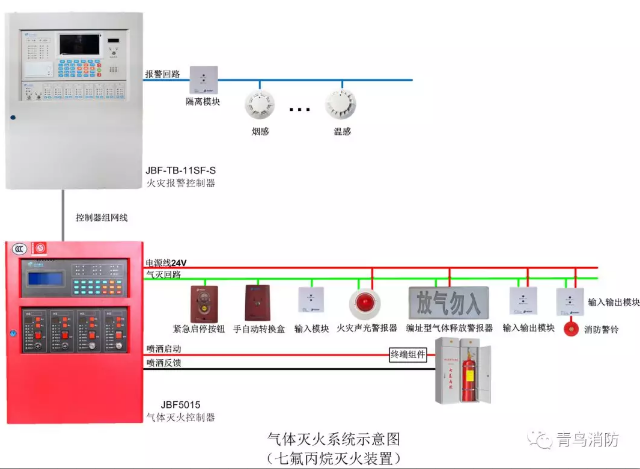

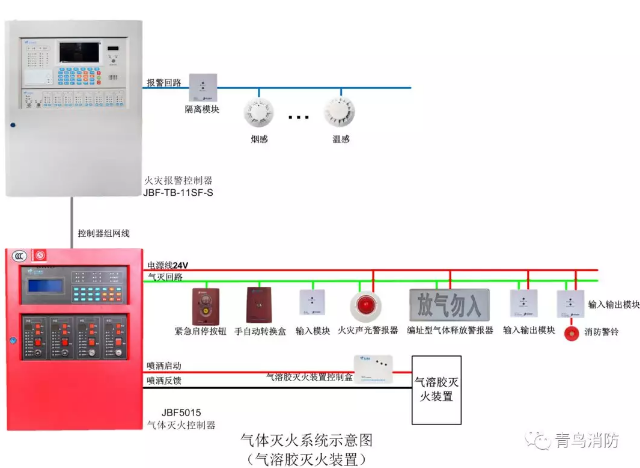

  01气体灭火系统示意图

  火灾报警控制器(联动型)气体灭火控制器

火灾报警控制器(联动型)气体灭火控制器接线火灾报警控制器气体灭火控制器接线

  02气体灭火控制器

气体灭火控制器接线

气体灭火控制器接线

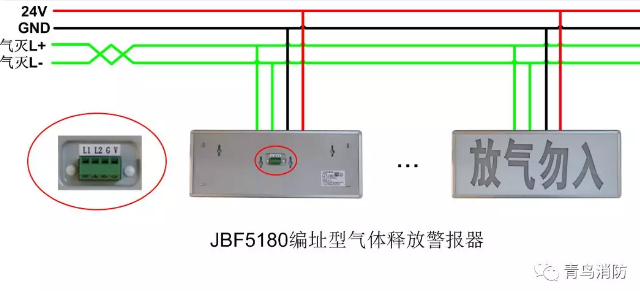

  03气体释放警报器JBF5180

气体释放警报器接线JBF5180

  04紧急启停按钮JBF5181

JBF5181紧急启停按钮接线图

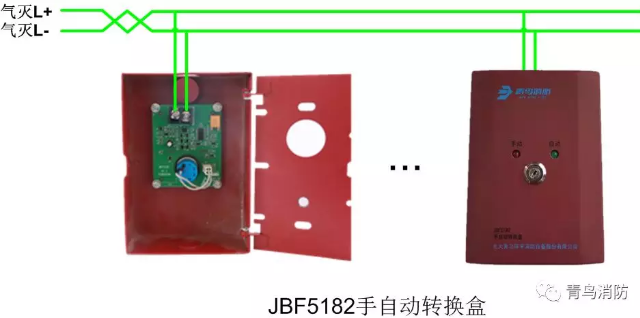

  05手自动转换盒JBF5182

JBF5182手自动转换盒接线图

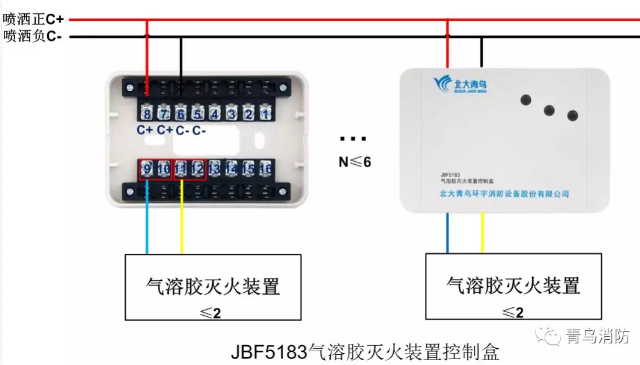

  06气溶胶灭火装置控制盒JBF5183

JBF5183气溶胶灭火装置控制盒接线图

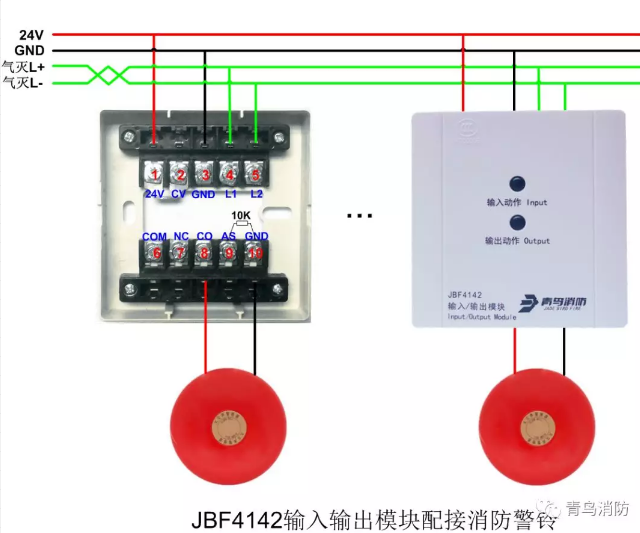

  07消防警铃

消防警铃接线图

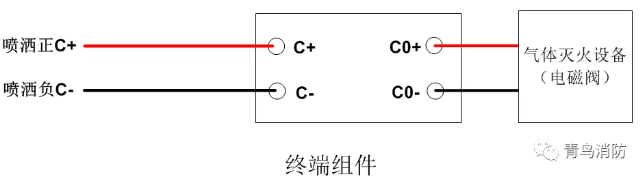

  08气体灭火控制系统终端组件

气体灭火控制系统终端组件接线图

青鸟消防气体灭火控制系统技术询价可联系400-928-6119
