松江消防HJ-1807A中继模块(多线模块)接线

松江消防产品接线

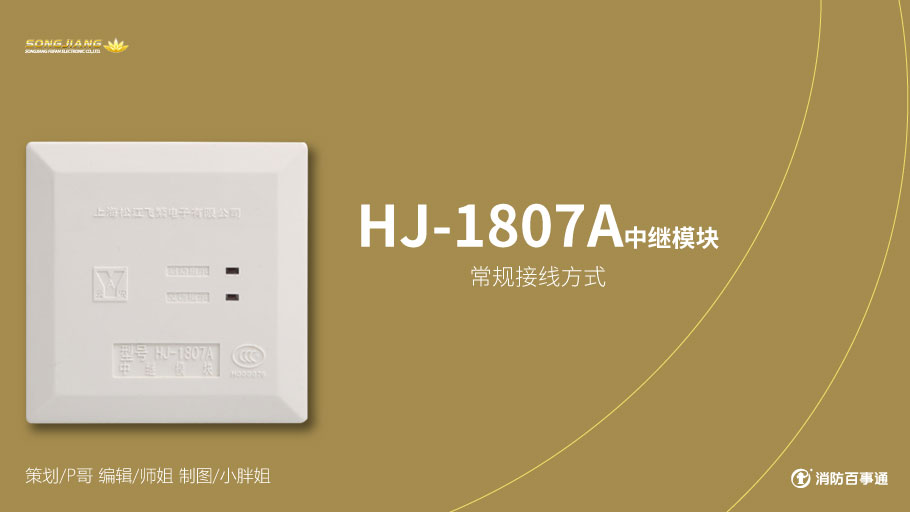

松江HJ-1807A中继模块接线

松江HJ-1807A中继模块接线盘

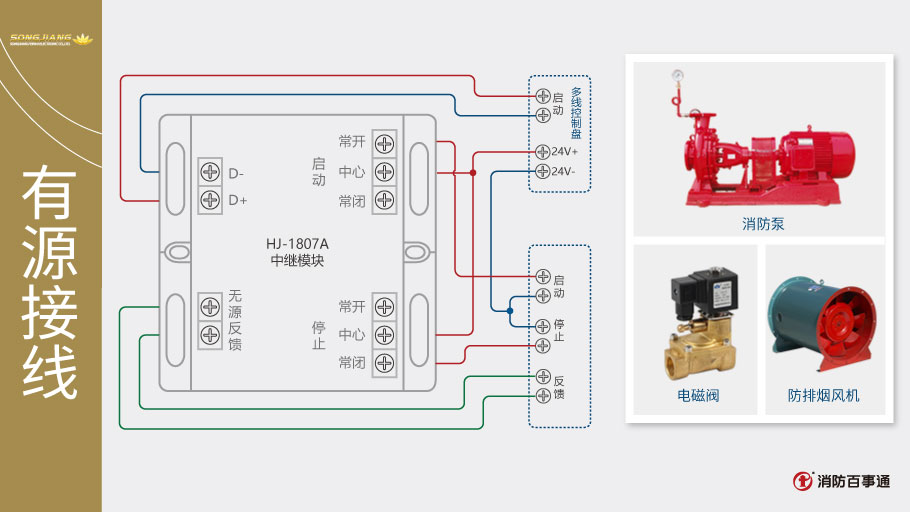

HJ-1807A中继模块接多线控制盘

HJ-1807A中继模块接多线控制盘

  1、HJ-1807A中继模块只能与松江3208系列主机配套使用。

  2、HJ-1807A中继模块用于控制消防泵、喷淋泵和风机等重要设备;用于控制消防泵、喷淋泵和风机等重要设备的启动与停止,并接收控制消防泵、喷淋泵和风机等重要设备启动后输入的常开或常闭开关量信号,并将联动信息传回火灾报警控制器(联动型)。这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,确定设备已启动。

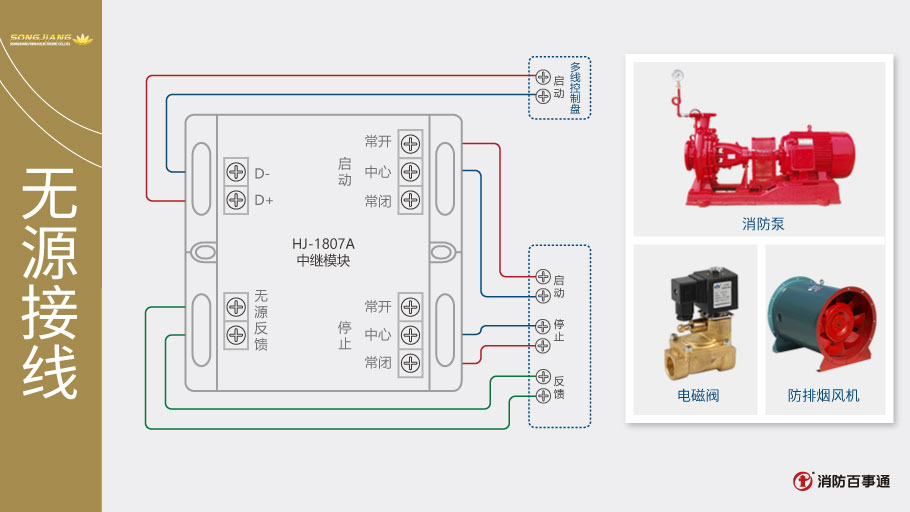

松江HJ-1807A中继模块接线

HJ-1807A中继模块端子说明

  1、多线控制线采用阻燃BV型双绞线,截面积≥1.0mm2

  2、无源采用阻燃BV线,截面积≥1.0mm2

  3、无源反馈必须是无源的,不能是交流反馈。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:青鸟消防防爆产品接线图
上一篇:松江消防HJ-1751中继模块(隔离模块)接线

相关文章


用户评论

    匿名用户评论等级: 0

    1807模块无源接发,出线怎么没电呢

    管理员:

    无源接法,输出当然是无源的啊

    2019-12-07 17:21:09

    匿名用户评论等级: 0

    有源控制,只接启动(24+接启动中心,输出接启动常开),可以在多线盘上启停吗?

    管理员:

    可以在多线盘上做停止按钮的,看需求。遇到意外肯定要启动的,停止的话没有时效性要求,意外处理完了,停慢一些不碍事,所以多线不一定非要做停止按钮的。

    2019-04-10 18:04:42

    匿名用户评论等级: 0

    怎么编址

    管理员:

    多线模块是不需要编码的

    2019-04-06 16:45:40

    匿名用户评论等级: 0

    进风机控制柜的7根线,都是啥线

    管理员:

    启动、停止、反馈各两根,1根备用。

    2018-12-31 11:59:11

    匿名用户评论等级: 0

    D-D+是信号二总线吗?

    管理员:

    不是,这款中继模块是配合多线盘使用的,不接入报警信号线

    2018-11-18 19:11:49

    匿名用户评论等级: 0

    无源反馈,启动,停止都是通过D-D+两根线控制的吗?

    管理员:

    是的,多线盘上启动和停止按钮来控制。

    2018-11-18 08:13:14

    匿名用户评论等级: 0

    无源反馈中(设备动作报警型)是什么意思?

    管理员:

    类似探测器、手报的开关量信号。

    2018-11-14 08:58:59

    匿名用户评论等级: 0

    1807风机怎么接线,风机是24V继电器启动的

    管理员:

    根据资料K+、K-:与控制器多线盘控制端连接
    无源反馈:与设备的无源常开触点(设备动作闭合报警型)连接
    常开 中心:常开输出端子
    常闭 中心:常闭输出端子
    根据你的描述可以用常开、中心这组控制,串上24V电源即可。

    2018-08-22 11:38:37

    匿名用户评论等级: 0

    水泵控制柜的端子排看不怎么清楚1807怎么接上去

    管理员:

    那需要清楚那端子排的,不然没法接啊。测试或者问知道的人

    2018-08-06 09:22:50

    匿名用户评论等级: 5

    风机多线怎么接

    管理员:

    看你那现场是需要有源无源信号了,然后再根据接线图。如有问题可以联系电话400-928-6119

    2018-06-07 10:10:42
