JTGB-UF-XSS665红外多参量火焰探测器是一种工业防爆型产品,它基于探测火焰所发出的特征红外线，将现场采样来的各种参量经先进的智能算法处理后来判断火情是否存在，与其他火焰探测器相比较，其响应速度快，可靠性高判断准确。适用于易燃易爆环境中明火阶段的火灾探测报警。以下是JTGB-UF-XSS665点型红外火焰探测器端子接线介绍。

　　备注：

　　1-6端子功能为出厂标配

　　7-12端子功能为可选配

　　1、所有的电缆线通过探测器上的防爆电缆进线接头连接到接线端子上见图。端子的接口可以连接0.7mm～2.5mm的多

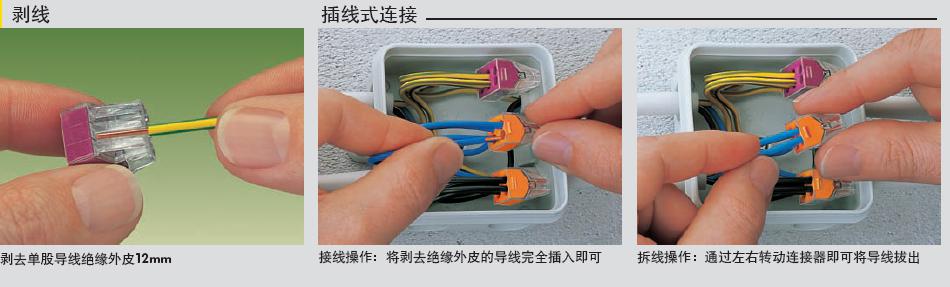

　　胶实心线。每根线的线头应按下图剥线：

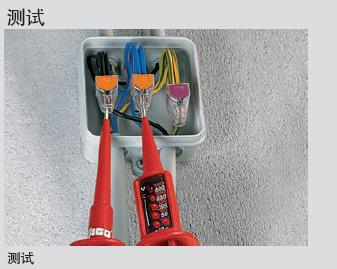

　　2、外部甩线端子采用德国WaGo,直插进线端子，方便于现场连线，见下图：

　　功能具体描述：

　　TB1上共有十二个接线端子，以下对各个端子的功能具体描述：

　　(1)火警输出(继电器触点)

　　端子1COM(无源报警公共端)

　　端子2N/O(无源常开点)

　　描述：*端子连接(K)报警继电器的无源干触点

　　*触点容量(额定负载)：2A@30VDC0.5A@120VA

　　*触点形式为双刀双掷

　　(2)故障输出(继电器触点)

　　端子5COM(无源报警公共端)

　　端子6N/C(无源常闭点)

　　描述：*端子连接(K1)故障继电器，故障报警输出为开机通电后锁定状态，这种组态是标准的，不能

　　改变的，故障报警是在断电、欠压时和布线故障动作。

　　*触点容量(额定负载)：2A@30VDC0.5A@120VAC

　　*触点形式为双刀双掷。

　　(3)电源连接

　　端子324VDC

　　端子4DC地(为探测器电源公共地)　　描述：*探测器电源电压范围为18VDC～36VDC(17.5为欠压)，+24VDC时电源线最大长度见如下

　　(供电电缆线回路阻抗最大为20欧姆)
