一、JTW-LD-ZC100-105不可恢复感温电缆探测器产品外形结构及安装

　　（1）JTW-LD-ZC100-105安装说明

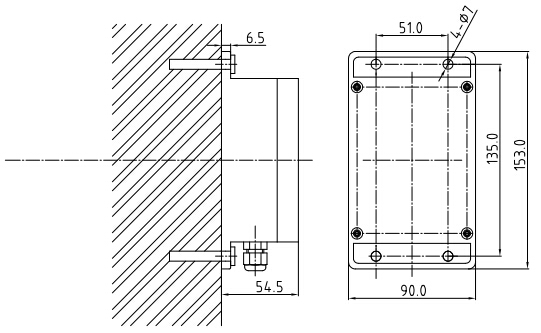

　　接线盒、终端盒产品安装尺寸见图1。安装时分别用φ7的膨胀螺栓将接线盒、终端盒固定即可。

图1 接线盒、终端盒产品安装尺寸

　　（2）布线说明

　　电源连接电缆、信号输出连接电缆的外径应在Φ4.0～Φ7.0mm之间的电缆，电缆截面为圆形，此时防水接头才能达到良好的防水效果，电缆在盒体内分头连接；感温电缆中间连接电缆的外径应在Φ3.0～Φ4.0mm之间电缆，并旋紧防水接头，以达到良好的密封效果。

　　二、JTW-LD-ZC100-105不可恢复式感温电缆产品接线说明

　　接线盒接线端子示意图如图2所示：


图2 接线盒接线端子示意图

　　其中：

　　（1）探测器AB：接感温电缆，无极性连接

　　（2）模块AB：接联动模块输入端，无极性连接。

　　终端盒接线端子示意图如图3：

图3 终端盒接线端子示意图

　　三、JTW-LD-ZC100-105不可恢复感温电缆探测器调试说明

　　(1)把接线盒通过报警输入模块联入火灾报警控制器，检查所有接线并确认正确后，打开火灾报警控制器电源，火灾报警控制器应开机注册，系统应进入正常监视状态。

　　(2)当系统处于正常监视状态时，模拟线型感温火灾探测器故障{将感温电缆从终端盒处断开)，微机调制器应能向火灾报警控制器上传故障信号。

　　(3)将感温电缆重新接好，故障信号应恢复。

　　(4)当系统处于正常监视状态时，模拟线型感温火灾探测器火警(短路感温电缆线芯)，接线盒应能通过输入模块向火灾报警控制器上传火警信号。

　　(5)试验完毕后，通过火灾报警控制器复位火灾报警信号，系统恢复正常。
