JTY-HM/F-GST102线型光束感烟火灾探测器的调试

  海湾JTY-HM-GST102JTY-HF-GST102线型光束感烟火灾探测器内置性能卓越的单片机,具备强大的分析判断能力,通过在探测器内部固化的运算程序,可自动完成系统的调试、火警的判断和故障的判断,并通过指示灯和信号输出端子给出状态指示。该探测器还具有根据外界环境参数变化补偿的功能,降低了探测器对现场环境洁净程度的要求,探测器的灵敏度可通过电子编码器进行现场设置,拓宽了本产品的应用场所。可用于历史性建筑、仓库、大型存储区、购物广场、健身中心、体育馆、展览馆、酒店大堂、印刷厂、制衣厂、博物馆、监狱等场所,还可用于有轻微烟尘的空间。

  JTY-HM/F-GST102线型光束感烟火灾探测器的调试也相对比较简单,下面我们就一起来了解一下。

  一、调试步骤

  a、将反射器表面的保护膜、探测器上盖的保护膜小心揭下,注意不要划伤、污染反射器和探测器表面。

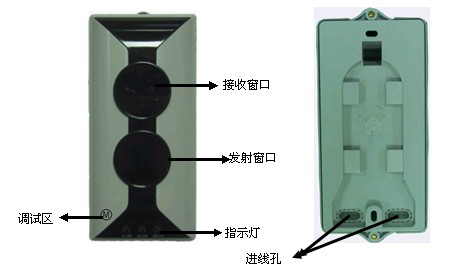

JTY-HM/F-GST102调试步骤

  b、取下探测器的上盖,接通24V电源。

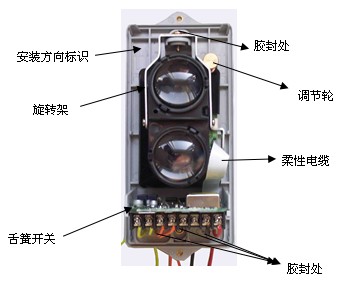

取下探测器的上盖,接通24V电源

  将调试手柄的调试区靠近探测器接口板上的舌簧管(红色指示灯附近),此时探测器上的指示灯可能会指示出如下两种现象:

  (1)绿色指示灯闪亮;

  (2)绿色指示灯持续点亮;

  然后将调试手柄移开。

JTY-HM/F-GST102线型光束感烟火灾探测器的调试

  c、若为b)的(1)绿色指示灯闪亮,表示接收到的光比较弱(闪烁频率越慢表明接收到的光信号越弱),需调节探测器上的调节轮、旋转架对正光路,直到探测器的绿色指示灯持续点亮,表示探测器接收到的光比较强,此时应停止调节动作,进入d)的调试步骤;若为b)的(2)绿色指示灯持续点亮,说明探测器接收到的光已经比较强,可直接进入d)的调试步骤。

  注意:应仔细观察探测器的光路,确保接收光信号是由反射器反射而不是由墙壁、顶棚、支柱等各种障碍物的反射而来,如无法确定时,可通过用不透明物遮挡反射器的方法验证。

  d、轻轻盖上上盖,拧紧上盖上的两个螺钉。

  e、此时探测器的绿色指示灯应该常亮,用调试手柄的调试区靠近探测器上盖上的调试区,待黄色指示灯也持续点亮时,迅速将其移开,此时光路上不能有任何遮挡物,大约5s后,探测器开始自动校准,黄色指示灯闪亮表示光弱,绿色指示灯闪亮表示光强,十几秒钟后如果红色、黄色、绿色三指示灯循环交替闪亮,表示探测器自动校准失败,探测器未进入正常监视状态,应该打开探测器的上盖,自b)步骤重新调试;若黄色、绿色两指示灯都不再点亮,红色指示灯周期性闪亮,说明探测器已处于最佳位置,并已进入正常监测状态,调试步骤完成。

  二、报警功能测试

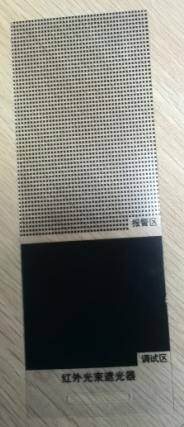

  当探测器处于正常监视状态20s后,用红外光束遮光器报警区紧贴探测器同时遮挡接收窗口和发射窗口,30s内探测器报火警,红色指示灯点亮,且火警无源触点闭合。移开红外光束遮光器,给探测器重新上电,探测器应直接进入正常监视状态,不应报火警或故障。

JTY-HM/F-GST102线型光束感烟火灾探测器的调试

  三、报故障功能测试

  用红外光束遮光器调试区紧贴探测器的发射窗口或接收窗口对光路进行快速遮挡,探测器的黄色故障指示灯应点亮。立即取消遮挡,探测器的黄色故障指示灯应熄灭。

  四、不合格品处理

  在测试过程中不合格的探测器按“常见故障及维修”及“维护保养”进行处理,然后再进行测试,如仍不能通过测试,则应返厂维修。

  上述就是JTY-HM/F-GST102线型光束感烟火灾探测器的简单调试,欢迎大家指教!
