JTY-HM-GST102线型光束感烟火灾探测器
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥5350.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 海湾GST
进入品牌页
关注
类似产品

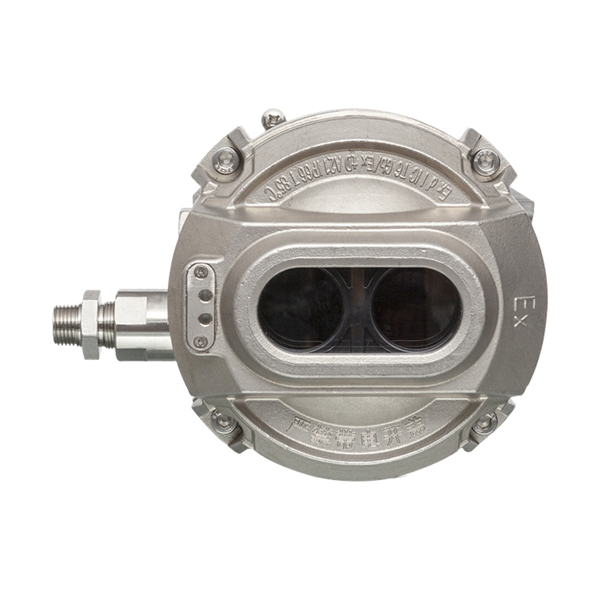

 JTY-HM-GST9615隔爆型线型光...
 JTY-HF-GST102线型光束感烟火...
 JTY-HM/F-GST102线型光束感...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

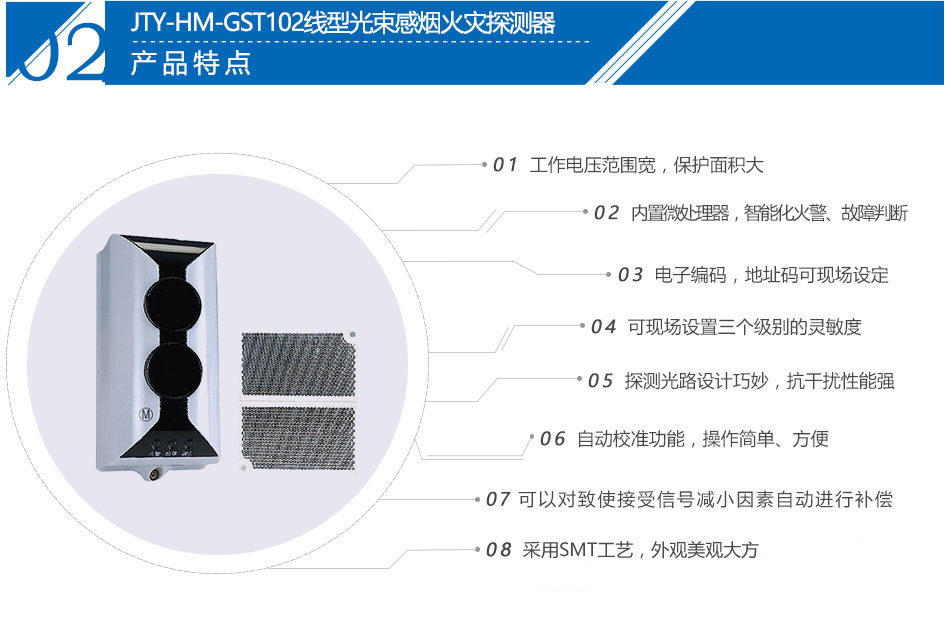

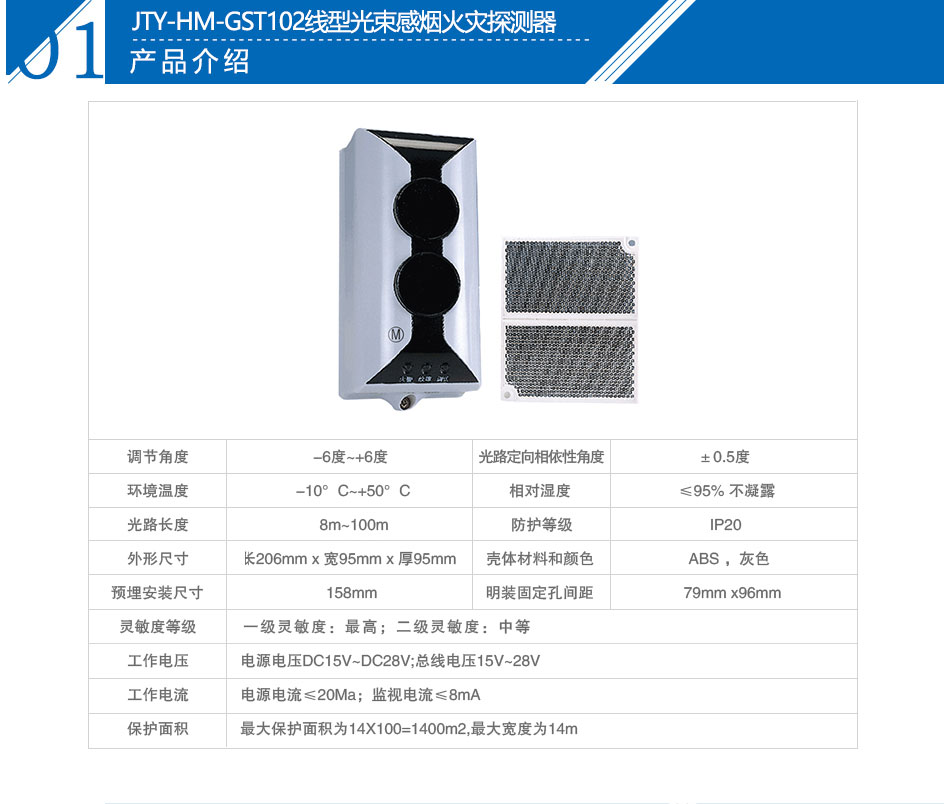

JTY-HM-GST102线型光束感烟火灾探测器参数

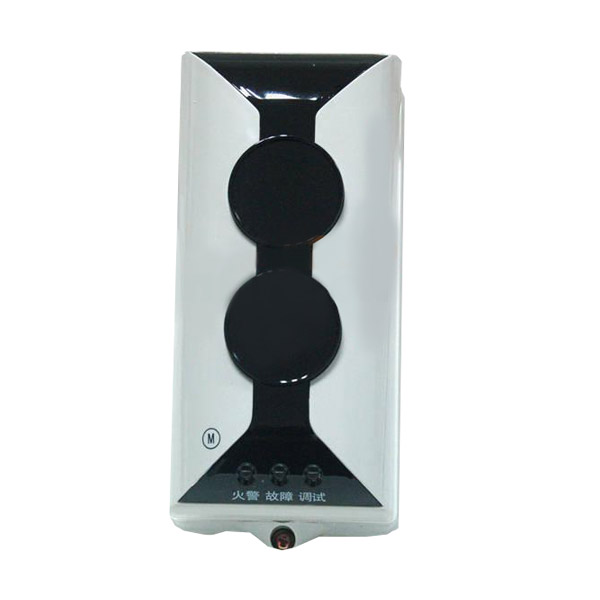

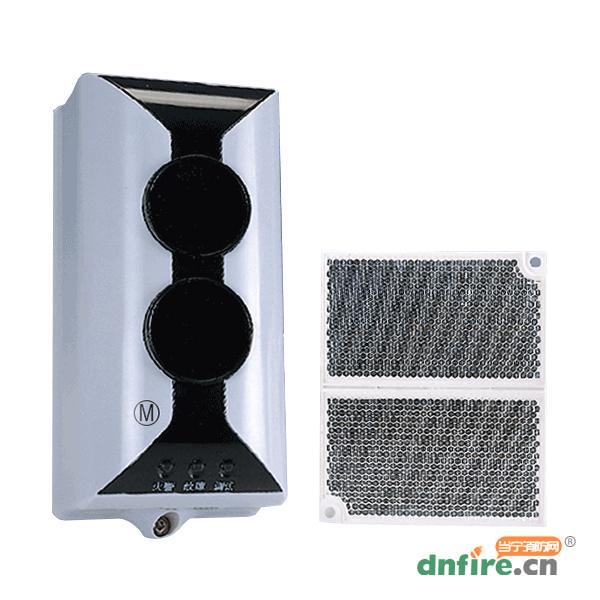

JTY-HM-GST102线型光束感烟火灾探测器

JTY-HM-GST102线型光束感烟火灾探测器实拍图

JTY-HM-GST102线型光束感烟火灾探测器应用场所

一、JTY-HM-GST102线型光束感烟火灾探测器概述:

  JTY-HM-GST102线型光束感烟火灾探测器(以下简称探测器)为编码型反射式线型红外光束感烟探测器。探测器可直接与我公司生产的火灾报警控制器连接,通过总线完成二者间状态信息的传递。探测器必须与反射器配套使用,但需要根据二者间安装距离的不同决定使用一块或四块反射器。

  探测器内置性能卓越的单片机,具备强大的分析判断能力,通过在探测器内部固化的运算程序,可自动完成系统的调试、火警的判断和故障的判断。探测器全面兼容数字化总线技术,具有信息上传速度快,信息内容丰富的优点。该探测器还具有根据外界环境参数变化补偿的功能,降低了探测器对现场环境洁净程度的要求,探测器的灵敏度可通过电子编码器进行现场设置,拓宽了本产品的应用场所。探测器采用全新的、合理的结构设计,调节灵敏、定位准确、外形美观,易于安装,调试方法简单、方便。该探测器可用于历史性建筑、仓库、大型存储区、购物广场、健身中心、体育馆、展览馆、酒店大堂、印刷厂、制衣厂、博物馆、监狱等场所,还可用于有轻微烟尘的空间。

二、JTY-HM-GST102线型光束火灾探测器状态显示:

  调试状态:绿色和黄色指示灯以特定的方式点亮或闪亮,具体说明详见“调试”部分。

  正常监视状态:红色指示灯周期性闪烁。

  火警:红色指示灯常亮,黄色指示灯熄灭。火警信号需由控制器清除。探测器报火警时,由控制器点亮探测器火警指示灯。

  故障:黄色指示灯常亮。如果故障恢复,探测器的故障信号由探测器自动消除。

  光路被全部遮挡:探测器先报故障并点亮黄色指示灯,20s后探测器再报火警,并由控制器点亮红色指示灯,熄灭黄色指示灯。注意:此种情况并不一定代表火灾发生,当遮挡恢复后,故障信号由探测器自动清除,火警信号需由控制器清除。

三、JTY-HM-GST102线型光束火灾探测器结构特征与工作原理:

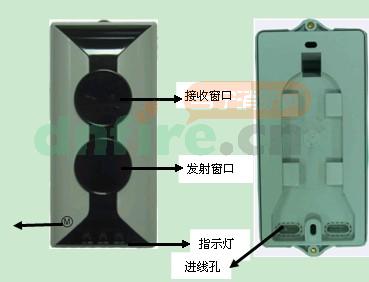

  1.探测器外形示意图如图1所示。

JTY-HM-GST102线型光束感烟火灾探测器

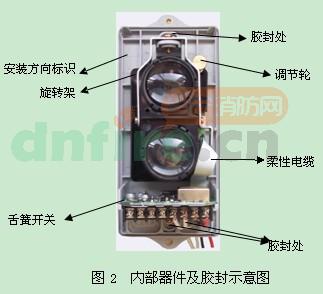

  2.探测器内部器件及胶封示意图如图2所示。

JTY-HM-GST102线型光束感烟火灾探测器

  3.工作原理

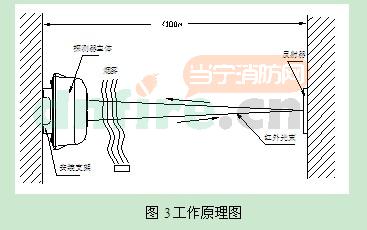

  探测器与反射器相对而置。探测器包含发射和接收两部分,发射部分发射出一定强度的红外光束,经反射器上的多个直角棱镜反射后,由探测器的接收部分对返回的红外光束进行同步采集放大,并通过内置单片机对采集的信号进行分析判断。当探测器处于正常监视状态时,接收部分接收到的红外光强度稳定在一定范围内;当烟雾进入探测区内时,由于烟雾对光线的散射作用,使接收部分接收到的红外光的强度降低。当烟雾达到一定浓度,接收部分接收到的红外光的强度低于预定的阈值时,探测器报火警,点亮红色火警指示灯,并将火警信息传给与之连接的控制器。工作原理图如3所示。

JTY-HM-GST102线型光束感烟火灾探测器

      探测器需要与直流24V电源线(无极性)及火灾报警控制器信号总线(无极性)连接,直流24V电源线接探测器的接线端子D1、D2端子上,总线接探测器的接线端子Z1、Z2上,反射器不需接线。

  布线要求:信号总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm2;电源线D1、D2采用阻燃BV线,截面积≥1.5mm2。

  探测器采用明装安装,安装方式有两种:穿线管预埋和穿线管明装。当穿线管预埋时,可将探测器底壳安装在86H50型预埋盒的上方;当穿线管明装时,采用支架安装方式,底壳安装孔距及支架安装孔尺寸如图5所示。

  JTY-HM-GST102线型光束感烟火灾探测器

图5

  当探测器与反射器间的安装距离大于等于8m(小于等于40m)时,需安装1块反射器;

  当探测器与反射器间的安装距离大于40m(小于等于100m)时,需安装4块反射器。单块反射器安装需用两只∅6塑料胀钉将其固定,安装尺寸如图6所示,四块反射器安装时应摆放紧密,反射器之间不应留空隙,安装示意图如图7所示(图未按比例)。

JTY-HM-GST102线型光束感烟火灾探测器

图6

JTY-HM-GST102线型光束感烟火灾探测器

图7

商品属性
[探测类型] 反射式
热点速递 | 海湾参与《风管感烟火灾探测器》等标准制定 2024-01-09
【合集】火灾自动报警系统常见问题及处理指南 2023-08-25
线型光束感烟火灾探测器安装的位置有什么要求? 2023-07-19
海湾消防红外对射报警器反射板怎么安装 2020-07-29
线型光束感烟火灾探测器不适宜安装的场所 2020-07-29
线型红外光束感烟探测器减少误报故障的安装注意事项 2020-07-23
线型光束感烟火灾探测器有哪些品牌型号 2020-06-24
线型光束感烟火灾探测器安装规定要求 2020-05-26
线型光束感烟火灾探测器维护与保养怎么做? 2019-04-28
JTY-HM-GST102线型光束感烟火灾探测器常见故障及维修方法 2019-04-28
反射型红外光束火灾探测器的工作原理是什么? 2019-04-28
哪些场所需要安装线型火灾探测器! 2017-08-25
高层建筑消防验收中常见的130个问题 2015-09-10
火灾自动报警系统组成、工作原理和适用范围 2015-09-02
建设工程消防监督管理规定(119号令) 2014-07-10
火灾探测报警产品的维护保养和报废 2014-07-03
JTY-HM/F-GST102线型光束感烟火灾探测器的调试 2014-01-07
线型火灾探测器的安装距离 2013-09-04
C33红外光束感烟探测器工作原理与结构特征 2013-02-27
新JTY-HM-GST102型线型光束感烟火灾探测器3C认证证书2012年09月13日版 2012-12-24
线型光束红外探测器产品推荐 2012-07-24
火灾探测器的选型——钢铁厂 2011-11-17
JTY-HM-GST102线型光束感烟火灾探测器检测报告 2011-08-16
JTY-HM-GST102线型光束感烟火灾探测器设计说明书 2011-08-04
红外光束感烟探测器安装高度 2011-08-01
红外光束感烟探测器水平距离 2011-08-01
海湾通用型线型光束感烟探测器简介 2011-04-18
线型光束感烟探测器调试问题 2011-04-18
线型光束感烟探测器不宜安装的场所 2011-04-18
《火灾自动报警系统设计规范》中关于线型光束感烟探测器的规定 2011-04-18
线型光束感烟探测器技术要求 2011-04-18
红外光束感烟探测器简介 2011-03-29
线型光束感烟探测器在大空间的应用 2011-03-22
JTY-HF-GST102红外光束探测器的调试及注意事项 2011-03-22
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(24)

    匿名用户评论等级: 5

    报警系统是德国安舍的 请问怎么接入模块?

    管理员:

    用非编码型号的或者带报警继电器输出的就可以,继电器输出接入报警系统的输入模块即可。

    2023-02-15 00:31:29

    匿名用户评论等级: 5

    好的,谢谢您,很好的平台

    2022-12-02 12:58:29

    匿名用户评论等级: 5

    探测器上面还需要一个控制器吧?然后控制器与西门子的输入模块连接?还是探测器就可以与西门子的输入模块连接?

    管理员:

    探测器有继电器输出的,输出信号可以直接与西门子的输入模块连接。

    2022-11-30 23:32:10

    匿名用户评论等级: 5

    探测器是海湾的,火灾报警系统是西门子的该怎么安装?

    管理员:

    继电器输出信号接西门子的输入模块即可接到报警系统里了。探测器的安装还是一样的。应选择带继电器输出的,海湾的话,这类型有编码的,JTY-HF-GST102.

    2022-11-29 12:28:47

    匿名用户评论等级: 5

    误报火警,但是复位后2s内,会再次报火警,这种情况怎么解决?

    管理员:

    现场环境是否有较大灰尘烟雾,一般是有环境变化引起的。如果现场环境正常,给探测器断电重新再上电试下

    2021-07-21 11:25:11

    匿名用户评论等级: 5

    建筑高度8m的轮胎厂可以使用吗?

    管理员:

    可以使用,但光路之间应该无遮挡。具体设计人员会根据现场情况进行选型设计

    2021-07-06 19:47:36

    匿名用户评论等级: 5

    请问,发射器可以调整角度吗,我想让光束平行于屋面,屋面有倾斜角度

    管理员:

    是可以调整的,发射器和反射器都需要调整。但你这为什么要调整呢。

    2019-09-24 13:12:45

    匿名用户评论等级: 5

    号对的,主机登记不回去什么情况

    管理员:

    消防主机设备定义做好了吗,然后再注册登记

    2019-08-31 16:31:03

    匿名用户评论等级: 5

    直接报红灯没有报黄灯这是什么问题啊

    管理员:

    常亮那是火警了啊,看看是不是误报

    2019-07-04 11:30:47

    匿名用户评论等级: 5

    不在同个平面可以装吗?中间没有挡

    管理员:

    不在同个平面?发射端与反射端本来就在一个对立面的。不在同一高度,有点误差也是可以调整的,但过大不行容易误报的。

    2018-06-09 10:18:18
