最近有一个工地项目接近尾声，到现场看看，发现控制器上面很多故障都是模块、直控点输出故障。

　　一般的做过消防报警系统的人都知道，现在有一些厂家的火灾自动报警系统，模块输出的时候不接东西或者输出形成不了回路都会报故障，这就是火灾报警系统新的国标规定的“检线功能”。由于模块具有“检线”功能，模块和直控点的输出都接了东西，按道理应该是正常的，模块反馈端的电阻也在上面，为什么还是在报故障呢？

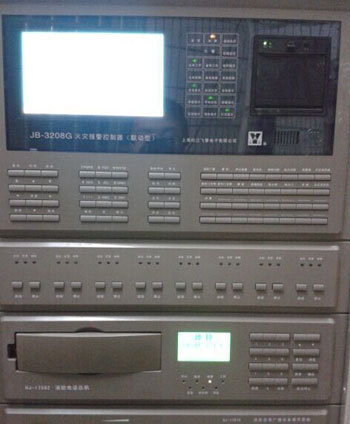

图1：消防主机正面特写

　　带着这个问题到被控设备那边测量了一下，被控设备是一台排烟机，启动继电器是AC24V的，我想问题可能就出在这边，于是我们在工地上面找了一个DC24V的中间继电器，直接接在了控制器的输出端，“输出故障”就不再报了。

　　有的人可能会不理解，设备上面并没有断开为什么加个继电器就好了呢？因为我们知道一般的模块控制设备对于模块来说有两种输出方式：有源输出和无源输出。有源输出是提供了电源，直接驱动被控设备；无源输出是通过常开或者常闭节点动作来控制被控设备的。

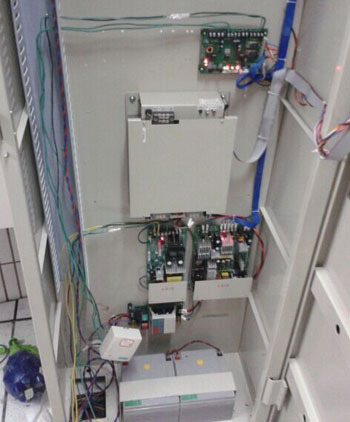

图2：消防主机背面特写

　　而模块的检线功能是怎么实现的呢？对于有源输出而言，只要保证有源输出端不要断开即可以，也就是说有源输出方式检测的是输出端不断路。无源对于无源输出来说，一般的需要控制被控设备都要接入一定的电压，就像用开关控制灯泡需要接入220V电一样。在模块接入电源的时候就要注意，无源输出时，输出存在一定的检测电流，我们知道，消防报警系统的电压是DC24V的，所以接入的电源呀要选择DC24V，如果接入不同电压等级的控制电压，会导致故障严重的甚至会导致模块烧坏。所以在碰到不同电压等级之间互相控制的时候，一般都加个中间继电器，这样就可以很好的进行隔离了。
