【摘  要】：在电气火灾探测系统中，最常见的一种探测设备就是剩余电流式（又称漏电流）火灾探测器。它广泛运用于电气设备的火灾探测。本文就电气火灾探测器的现场安装及如何测试做简要阐述。

【关键词】：电气火灾 电气火灾探测器 剩余电流式火灾探测器 漏电流火灾探测器 消防报警

引  言：
  剩余电流火灾探测器的工作原理是：当电气设备中的电流发生变化时，电气火灾监控探测器利用电磁场感应原理对该信息进行采集，经放大、A/D转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。

电气火灾探测器现场安装：
  电气火灾探测器在实际工程安装中，我们首先要考虑他的安装位置，常见的安装问题有：
  ⑴配电柜未预留监控探测器和剩余电流互感器位置
有不少这样的情况：设计需要增补剩余电流报警，监控探测器和互感器的型号尚未最后确定，或未取得监控探测器和互感器的实物和准确尺寸数据，配电柜就先行投入装配。结果迟到的探测器和互感器没有合适的安装空间，造成配电柜返工。应先采购监控探测器和剩余电流互感器，至少要取得样品，合理规划好配电柜面板和内部布局，才进行配电柜的制作和装配。
  ⑵监控探测器在配电柜内位置不当
监控探测器应安装在配电柜面板（或柜门）上。有不少配电柜的装配为了简便，把探测器装在柜内。当柜门关上后，声光报警都感觉不到了，保护在很大程度上就失去意义。如果一定要装在柜内，则必须保证探测器的报警灯光和声响不被屏蔽。

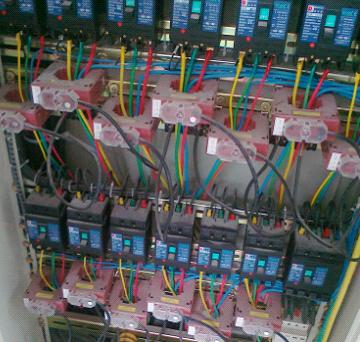

  通常情况下，剩余电流探测器是安装在现场配电箱内的。目前有很多配电箱的厂家会在配电箱出厂时就把配套的剩余电流探测器安装在里面，这样既方便了日后消防工程施工又给后续的维护带来方便，当然由配电柜厂商直接配套安装还有一个好处就是美观。下图为江苏常熟某项目剩余电流探测器现场安装图片。

电气火灾探测器的测试：
  平时有很多人致电当宁消防网，询问我关于剩余电流探测器安装好后怎么来进行测试。现在我就介绍几种方法。首先我们应该了解剩余电流探测器他的火灾探测原理，在上面我已经介绍了。测试时我们就是利用它的工作原理。
方法一：
  在单相电路中，或三相电路里只有一相的相线通过故障阻抗Za接地时（如下图），在正常泄漏电流可以忽略不计的情况下，剩余电流互感器所探测到的就是接地故障电流。因此在任意一相电接出一个用电设备时，它的电流矢量和就不为零，就会产生剩余电流。示意图如下：

方法二：原理同上

方法三：任意两相电短路



  最后要提醒大家的是，在做漏电调试时，以安全原则为准，做好调试前的绝缘工作，现场配电箱或柜电压为380/220V，超过人体承受安全电压36V,因此现场调试人员，应带绝缘手套，防止触电；现场配合人员在调试人员调试时，应离调试点5m以外，防止触电。我是当宁消防的沈中洲，本文技术论点为安装实践过程中的一些心得，欢迎同行业人士交流指点。
