一、JTF-GOM-GSTN9813(Ex)点型复合式感烟感温火灾探测器产品概述

 　　JTF-GOM-GSTN9813(Ex)点型复合式感烟感温火灾探测器是由烟雾传感器件和半导体温度传感器件从工艺结构和电路结构上共同构成的多元复合探测器。适用于石油、化工等行业具有防爆要求的1区及2区使用。与GST-LD-N8401(Ex)总线隔离式安全栅配合使用，可接入海湾公司生产的各类火灾报警控制器，完成探测器的信号处理。

　　JTF-GOM-GSTN9813(Ex)探测器防爆类型为本质安全型，产品符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定。

二、JTF-GOM-GSTN9813(Ex)点型复合式感烟感温火灾探测器产品特点

　　JTF-GOM-GSTN9813(Ex)探测器采用无极性二总线信号，地址码可由编码器实现写入。不仅具有普通散射型光电感烟探测器的性能，而且兼有定温、差定温感温探测器的性能，正是由于感烟与感温的复合技术，使得该款探测器克服了普通散射型光电探测器对黑烟小颗粒烟雾的不敏感特性，能够对国家标准试验火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃烧进行探测和报警，同时也能对酒精燃烧等有明显温升的明火进行探测报警，火灾探测性能可靠，而且还具有良好的抗化学腐蚀性的特点。

三、JTF-GOM-GSTN9813(Ex)火灾探测器产品技术参数

型号	JTF-GOM-GSTN9813(Ex)
工作电压	信号总线电压：总线24V  允许范围：16V～28V
工作电流	监视电流≤0.3mA 报警电流≤1.0mA
感温类别	A2R
指示灯	红色，巡检时闪烁，报警时常亮
防爆标志	Ex ib IIC T6Gb
防爆合格证号	CE16.2223
安全栅参数	U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W
设备最大输入参数	Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W
保护面积	当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间高度为6米以下时，保护面积为60平方米。 具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。
线制	信号二总线无极性
编码方式	电子编码（编码范围为1～242）
使用环境	温度：-10℃～+50℃ 相对湿度≤95%，不凝露
外形尺寸	直径：103mm高：55mm（带底座）
壳体材料和颜色	防爆ABS，瓷白
重量	约187g
安装孔距	45mm～75mm
执行标准	GB4715-2005、GB4716-2005、GB3836.1-2010、GB3836.4-2010

四、JTF-GOM-GSTN9813(Ex)火灾探测器结构特征与工作原理

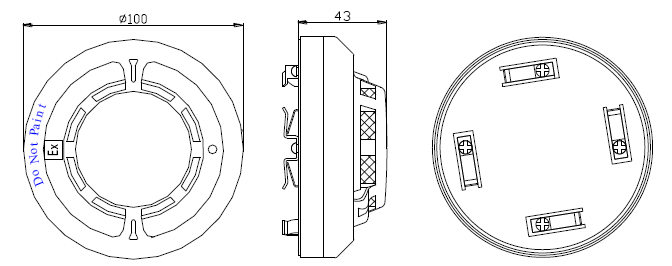

　　1、探测器外形示意图如下图所示：

　　2、工作原理

　　普通散射光型烟雾探测器对那些产生小颗粒黑色烟雾的燃烧不敏感，但由于这些火都伴随着明显的温升，如果将光电感烟和温度传感器复合在一起，利用复合“火灾量”算法能够有效地提高光电探测的灵敏度，使光电探测器对小粒子黑烟明火也能及时探测报警，扩大了光电探测的应用范围。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾(GST)
[型号]	JTF-GOM-GSTN9813(Ex)
[名称]	点型复合式感烟感温火灾探测器
[环境温度]	-10℃～+50℃
[环境湿度]	≤95%，不结露
[尺寸]	直径：103mm高：55mm（带底座）
[重量]	约187g
