一、GS-802S声音底座产品概述

　　GS-802S声音底座，是一种作为火灾报警探测器底座，安装在现场、可以发出声警报的设备，当现场发生火灾并被确认后，在现场发出声音报警，以达到提醒人员注意的目的。

　　声音底座作为火灾报警探测器底座，需安装火灾报警探测器使用，实现探测与报警合一功能。声音底座内嵌微处理器，接收火灾报警探测器启动信号，微处理器控制蜂鸣器发出报警声音。

二、GS-802S声音底座技术参数

型号	GS-802S
工作电压	总线24V，无极性 允许范围：16V～28V
工作电流	监视电流≤0.24mA 动作电流≤3mA
声压级	75dB～115dB（正前方3m水平处（A计权））
使用环境	温度：-10℃～+55℃ 相对湿度：≤95%，不凝露
使用场所	室内
外形尺寸	168mm×101mm×29mm
外壳防护等级	IP30
壳体材料和颜色	ABS，白色
重量	约124g
安装孔距	60mm

三、GS-802S声音底座结构特征、安装与布线

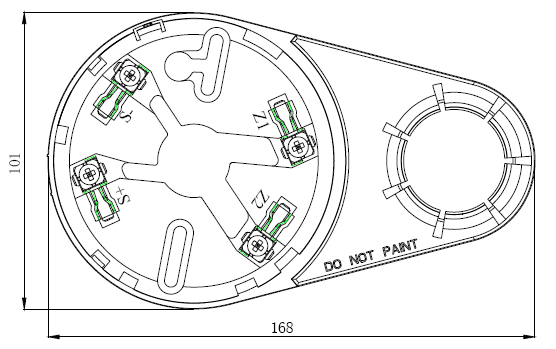

　　1、声音底座外形示意图如下所示：

　　2、安装方法：

　　警告：安装设备之前，请切断回路的电源。

　　（1）安装前首先应检查声音底座外壳完好无损，无明显划痕、变形等，标识应齐全。

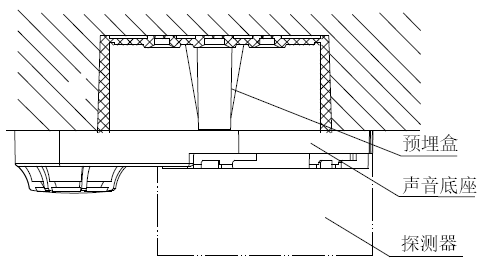

　　（2）声音底座安装示意图如下图：

　　将总线线缆从声音底座中间圆孔穿过，用螺钉将声音底座固定在预埋盒上，将总线线缆接在声音底座Z1、Z2接线处，将配接的火灾报警探测器卡接在声音底座上。

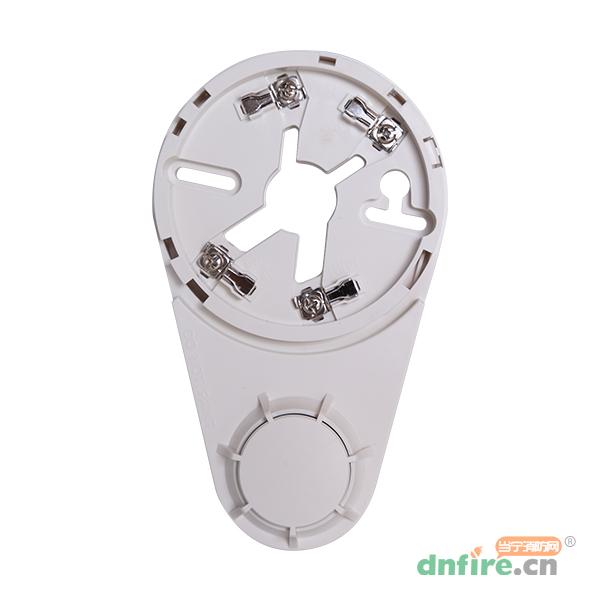

　　声音底座端子示意图如下图：

　　3、接线说明如下：

　　Z1、Z2：接控制器两总线，无极性；

　　S+、S-：接配接探测器报警输出端口，S+接正极，S-接负极。

　　布线要求：信号总线Z1、Z2采用RVS双绞线，截面积≥1.0mm²。

四、GS-802S声音底座应用

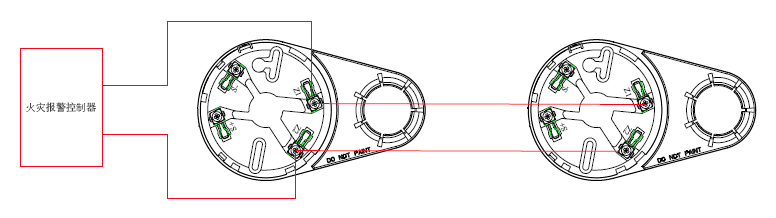

　　声音底座作为底座使用，安装JTY-GDM-GS8010S型火灾报警探测器，同时需使能探测器报警输出功能。通过火灾报警探测器进行火灾信号探测，输出控制声音底座发出声音报警信号，实现探测与报警合一功能。安装声音底座时，系统接线示意图如下：

　　注意事项：

　　◆由于本产品启动时消耗较大的总线电流、一个总线回路最多可接80只声音底座。

　　◆严格按照安装使用说明书进行操作。

　　◆按期检查维修，保障系统的正常运行。
