一、HY5711B消防电话总机概述

　　HY5711B两总线消防电话系统是消防专用通讯设备，是由HY5711B两总线消防电话总机、HY5716B总线消防电话分机、HY5714B总线消防电话插孔、外供的DC24V直流电源及24V备用电源共同构成。该系统具有以下性能特点：

　　(1)采用两总线控制。总机和现场总线分机和电话插孔之间完全以两总线连接，使得系统布线达到最小化，工程施工简单。两根总线分正负极性，最大传输距离可达1500米。

　　(2)系统容量大。在两总线上最多可监控99个总线分机或插孔。

　　(3)系统还设计了一路专门配接非总线消防电话分机和插孔的单路通话输出，最多可并接30只非总线电话分机或插孔。

　　(4)系统实时自动巡检，及时检测出分机故障和线路故障。分机摘机，总机最多在1秒之内做出呼叫反应。

　　(5)总机采用液晶汉字图形显示，通过显示汉字菜单及汉字提示信息，非常直观的显示了各种功能操作及通话呼叫状态。

　　(6)总机中使用了一片大容量的FLASH存储器，可以存储9小时以上的通话录音，及500条记录，能准确记录每部分机呼叫、通话发生的时间、类型及通话内容。

二、HY5711B消防电话总机主要参数

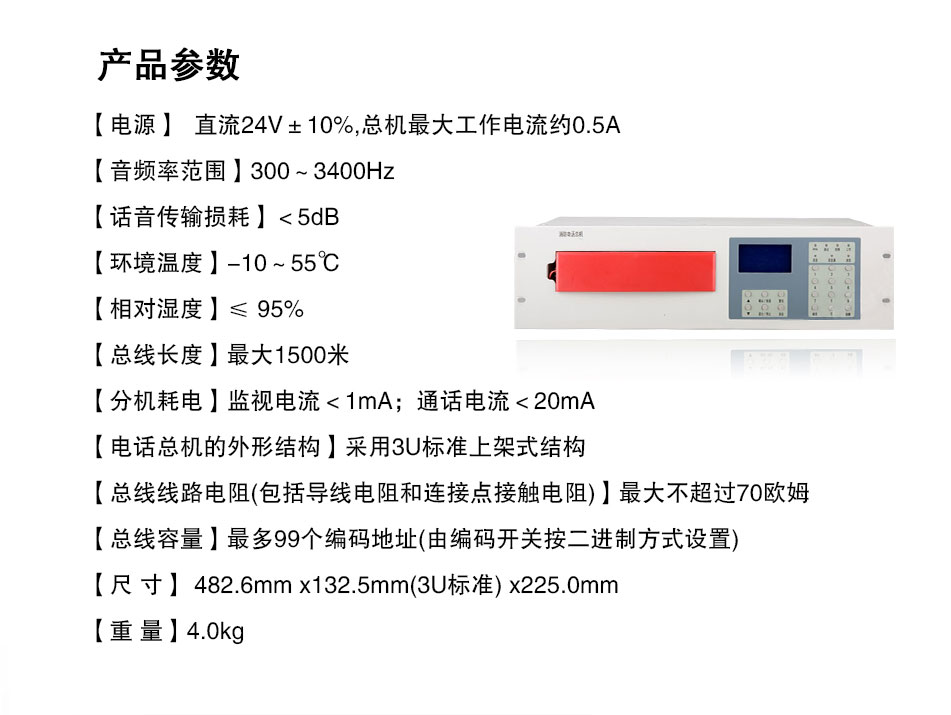

型号	HY5711B
电源	直流24V±10%,总机最大工作电流约0.5A
总线线路电阻(包括导线电阻和连接点接触电阻)	最大不超过70欧姆
总线容量	最多99个编码地址(由编码开关按二进制方式设置)
总线长度	最大1500米
分机耗电	监视电流＜1mA；通话电流＜20mA
音频率范围	300～3400Hz
话音传输损耗	＜5dB
工作环境	环境温度：-10～55℃ 相对湿度：≤ 95%
电话总机的外形结构	采用3U标准上架式结构
电话总机的尺寸和重量	宽 度：482.6mm 高 度：132.5mm(3U标准) 厚 度：225.0mm 重 量：4.0kg

三、HY5711B消防电话总机系统构成、原理及应用



　　(1)系统构成

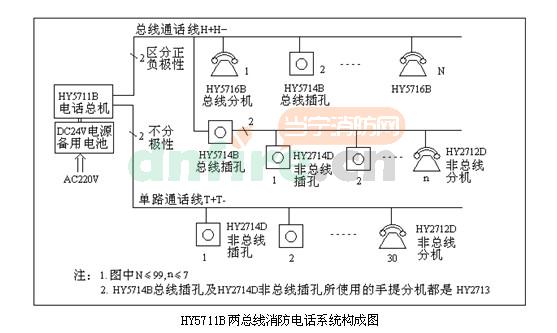

　　HY5711B总线消防电话系统由HY5711B总线消防电话总机、、HY5716B总线消防电话分机、HY5714B总线消防电话插孔、HY2712D非总线消防电话分机、HY2714D非总线消防电话插孔等组成。这些部件按图3.2互相连接在一起。

　　系统需要外部直流电源提供DC24V电压，所需电源容量为DC24V/1A。

　　(2)系统工作原理

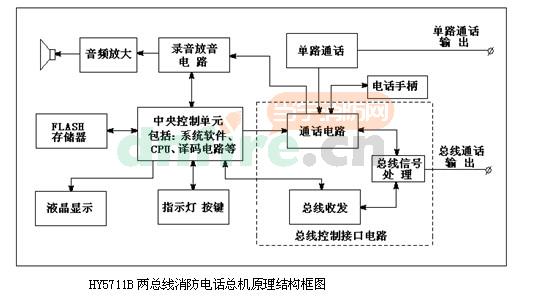

　　下图是电话总机的原理结构框图：



　　由图可见，系统由中央控制单元（包括：系统软件、CPU及译码电路等）进行总体控制。由面板的液晶显示屏、指示灯及按键等构成应用界面。由录音放音电路、音频放大电路及喇叭构成了音频的录音放音处理。由通话电路、总线收发电路及总线信号处理电路构成了总线控制接口电路。在正常监视状态下，中央控制单元通过总线控制接口电路向连接在总线上的分机发出查询命令和地址，被寻址到的分机随即返回自己当前的状态，总机接收到此状态信号并确认后即进行分析，随即处理分析结果：是故障即进入故障报警，是呼叫即进入呼叫处理。如果是呼叫且双方应答后立即进入通话，这时通话电路、录音放音电路也即启动工作，总线也就成为通话线。当系统进行通话过程处理时，如果有新的分机呼入/呼出，系统就暂时中断当前通话，快速进行新的呼入呼出处理，处理完毕又立即回到通话状态。在上述过程中，中央处理单元通过液晶显示屏即时显示各种信息，通过按键接收用户各种操作，通过录音电路获取录音数据存入FLASH存储器。



　　(3)系统应用



　　1)现场布线

　　由于电话系统中，线路传输的话音信号是小幅度的模拟信号，极易受到空间辐射干扰、报警系统、广播系统等信号干扰，所以现场布线时，电话系统的穿线管道应独立敷设，不要同报警系统、广播系统等线路同管穿线，这样可以保证清晰的话音质量。

　　系统布线所采用的导线宜选用截面积不小于1.0mm2的屏蔽双色双绞线。布线长度从电话总机至最远端的分机，线长不要超过1500米，线路电阻（包括导线电阻和连接点接触电阻）最大不超过70欧姆。接线时，屏蔽层导线应连接到总机输出端子的“机壳E”端。



　　2)接线

　　图中，“总线通话H+H-”连接总线分机和插孔，接线时分正负极性，接反不能正常工作，但不会损坏总线部件。“单路通话T+T-”连接非总线分机和插孔，接线时可以不分极性。“电源DC24V和机壳E”连接外部直流电源和AC220V保护地。

　　“接呼叫操作盘”插座是16芯排线插座，如果系统配置了呼叫操作盘，就从这里接入。

　　注意：在单路通话线T+T-上，如果没有接任何分机或插孔，一定要在T+T-两端接一个51K电阻，否则总机就一直报“单路通话断开”故障。同样，在HY5714B总线电话插孔的扩展输出端E1E2上，如果没有接任何分机或插孔，也一定要在E1E2两端接一个51K电阻，否则总机就一直报该部位故障。



　　3)现场调试

　　在HY5716B总线消防电话分机及HY5714B总线消防电话插孔上都有一个7位编码开关，这是用来设置本机地址的，编码方式为二进制编码。编码方法见其各自说明，这里不再介绍。每个总线分机及插孔都必须设置好地址，地址设置范围是1-99，且不可有重码。编码0及大于99的值，都是无效地址。系统中所有的非总线分机及插孔都设有自身独立的地址，在HY5714B总线消防电话插孔的扩展端上连接的所有非总线分机及插孔，其地址都公用被接的HY5714B地址；在单路通话线上连接的所有非总线分机及插孔，其地址都为00。

　　现场安装的所有总线电话分机和插孔的地址，都必须通过总机的“设置在线分机”功能（详见本说明的5.2节），一一登录到电话总机中，未登录的部位，总机就不对其进行监视。

　　在现场安装及总机设置全部完成后，系统就应该正常运行。开机后，如果有任何不正常情况（如接线错误、编码错误、设置错误等），总机都会有所反应，报分机故障或总线故障等。在排除了所有问题后，系统即可正常稳定运行。

四、HY5711B消防电话总机外形及面板说明：

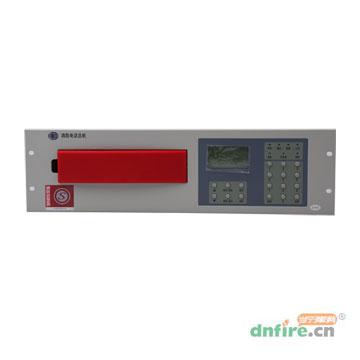

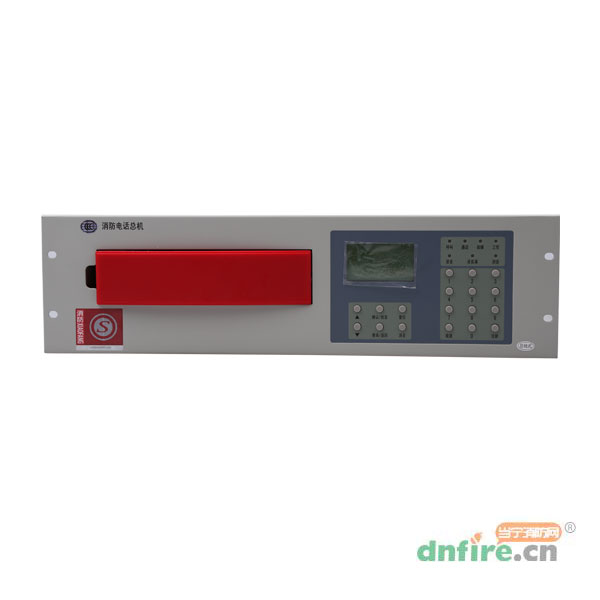

　　(1)外形

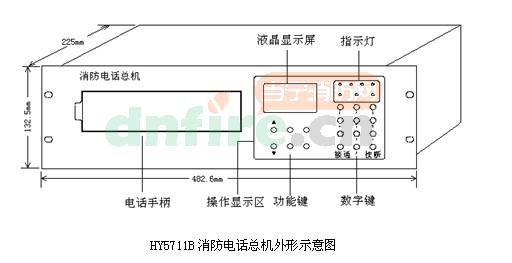

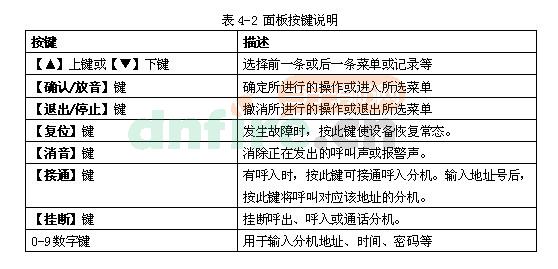

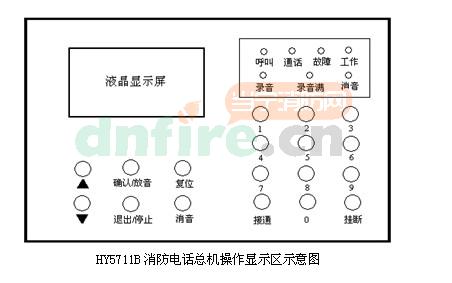

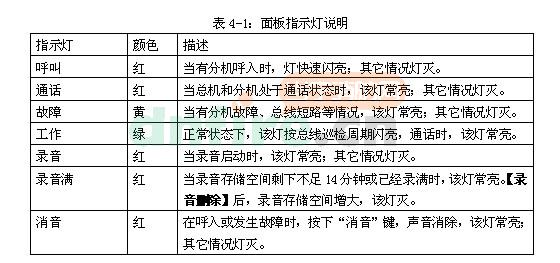

　　HY5711B总线消防电话总机的外形是标准3U上柜式结构，外形尺寸及面板整体布置见图159。面板上有电话手柄和操作显示区。操作显示区内包含液晶显示屏、指示灯、功能键和数字键。操作显示区的放大图见图。



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	HY5711B
[名称]	消防电话总机
[别名]	消防电话主机
[工作电压]	DC24V±10％
[环境湿度]	≤95%，不结露
[尺寸]	宽 度：482.6mm 高 度：132.5mm(3U标准) 厚 度：225.0mm
[重量]	4.0kg
