一、LA1915启停转换模块概述：

　　LA1915启停转换模块是一种无地址编码的模块。用于启动和停止大功率带自锁控制功能的消防电气设备，而且只需一个开关信号输入，也就是说只需一个输出模块或一个硬接线接点，即可实现带自锁的消防设备的启动和停止，无自锁的消防电气设备不需要这种模块。

二、LA1915启停转换模块技术特性

工作电压	18V～28V（推荐24V）
工作电流	小于1mA（不动作时）
24V脉冲驱动	0.2A（最大），1秒时间长度
24V脉冲输出具有过载（或短路）保护功能	过载或短路时三个指示灯同时闪动
使用环境	温度：-10℃～+55℃ 相对湿度≤95%，不凝露
外形尺寸	61mm×61mm×20.5mm（不含透明罩）
壳体材料和颜色	ABS，米黄
重量	约58g（含透明罩）

三、LA1915启停转换模块结构特征与工作原理

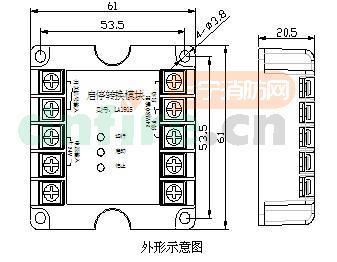

　　(1)模块外形示意图如图所示。

　　(2)工作原理

　　模块内嵌微处理器，微处理器控制实现将输入单触点开关量信号转换为启动和停止两个脉冲信号输出。

四、LA1915启停转换模块安装与布线

　　警告：

　　安装设备之前，请切断电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

　　(1)安装前应首先检查外壳是否完好无损，标识是否齐全。

　　(2)模块端子接线说明如下：

　　24V：DC24V电源。

　　开关信号输入：开关信号输入。

　　启动：接启动输出中间继电器。

　　停止：接停止输出中间继电器。

　　(3)布线要求:DC24V电源线采用BV-2X1.5mm2或2.5mm2线，正极为红色，负极为黑色；启动/停止输出均采用BV线，截面积≥1.0mm2。穿金属管（线槽）或阻燃PVC管敷设。

　　注：本模块应安装于配电箱或联动设备控制箱内，也可安装与泰和安为其配套生产的模块箱内。

五、LA1915启停转换模块使用及操作

　　直接触点信号输入，不占用总线地址；输出直接连接24V中间继电器。

六、LA1915启停转换模块应用方法

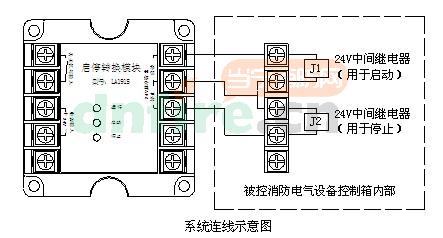

　　模块在控制系统中的应用方法如图所示。

七、LA1915启停转换模块注意事项

　　⑴本模块所提供输出是有源（24V脉冲）信号，不可再将其它电源引入，否则可能损坏模块；

　　⑵使用过程中请确认为模块提供的工作电源是否满足要求（18V～28V）；

　　⑶24V脉冲信号输出的驱动能力只有0.2A，只可用于小型24V中间继电器；

　　⑷不可将LA1915直接连接在报警联动总线。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	LA1915
[名称]	切换模块
[工作电压]	18V～28V（推荐24V）
[工作电流]	小于1mA（不动作时）
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	61mm×61mm×20.5mm（不含透明罩）
[重量]	约58g（含透明罩）
[使用类别]	通用
[别名]	LA1915切换模块
