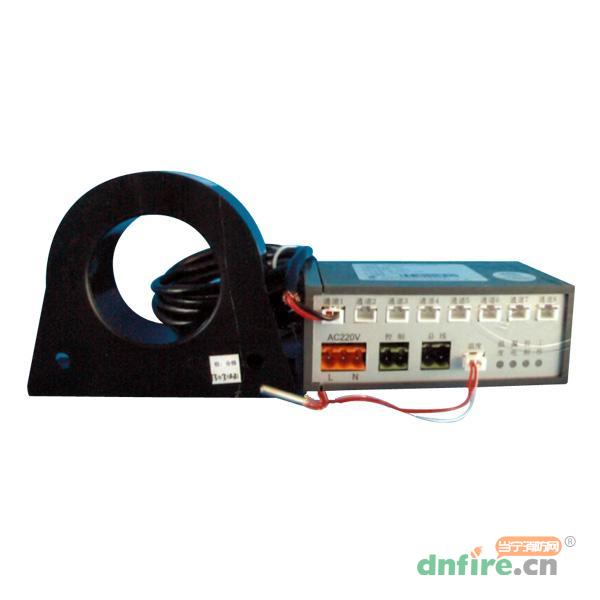

LDT9004E剩余电流式电气火灾监控探测器
品       牌:
证       书:
价       格:
媒体价    ¥2100.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 利达消防
进入品牌页
关注
类似产品

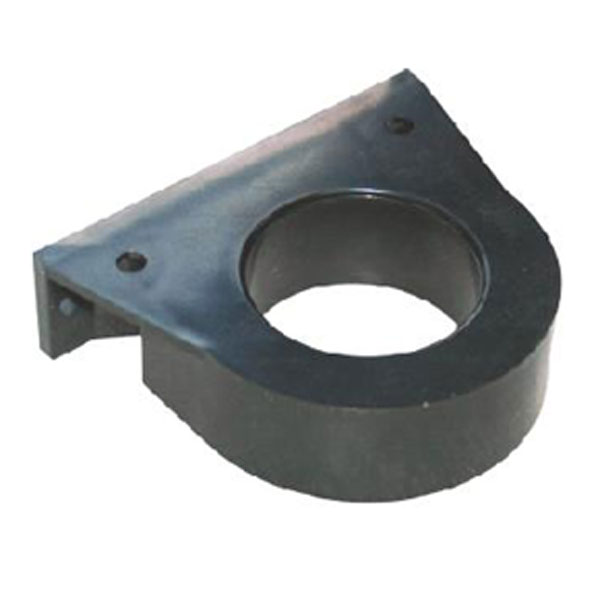

 LDT9000/80A剩余电流互感器

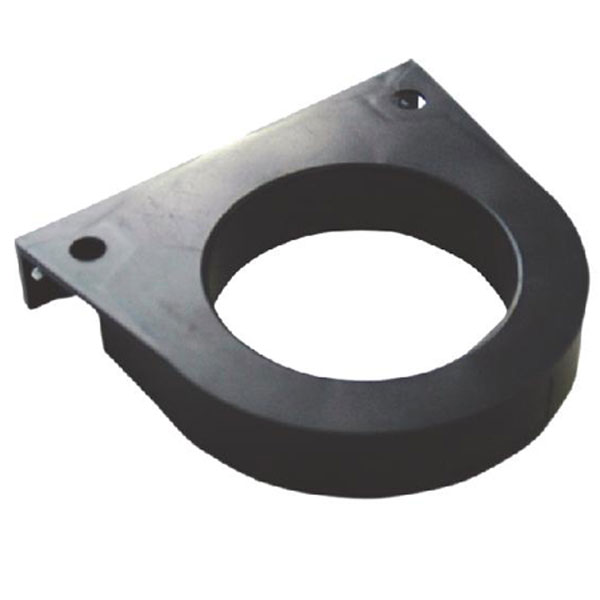

 LDT9000/400A剩余电流互感器

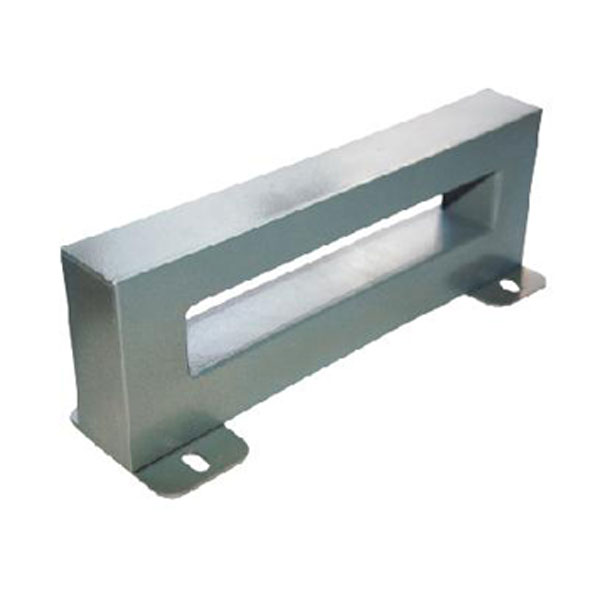

 LDT9000/1000A剩余电流互感器

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

  该产品已经停售,其替代产品型号为LDT9004EH

一、LDT9004E剩余电流式电气火灾监控探测器概述

  LDT9004E剩余电流式电气火灾监控探测器是种智能电气火灾监控探测器的核心部分。其作为电气火灾监控系统信号采集处理单元,能通过内置MCU微处理器件对传感器传递的信号进行智能分析处理,判断外设的工作状态(即故障状态、火灾报警状态、正常工作状态),并通过二总线通讯向控制器传递节点工作信息,完成监控信息的综合处理。其工作可靠,抗干扰能力强。

  LDT9004E剩余电流式电气火灾监控探测器结构新颖、紧凑,安装便捷。适用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等电气线路复杂的场所。

  LDT9004E和温度传感器组成测温式电气火灾监控探测器,经国家消防电子产品质量监督检验中心按照GB14287.3-2005《电气火灾监控系统第3部分测温式电气火灾监控探测器》、GB/T19001-2008《质量管理体系要求》检验和审核,符合认证要求,取得消防产品3C认证。

  LDT9004E和各种规格的电流互感器组成剩余电流式电气火灾监控探测器,经国家消防电子产品质量监督检验中心按照GB142872-2005《电气火灾监控系统第2部分剩余电流式电气火灾监控探测器》、GB/T19001-2008《质量管理体系要求》检验和审核,符合认证要求,取得消防产品3C认证。

二、LDT9004E剩余电流式电气火灾监控探测器功能

  ●电源采用AC220V,具有AC220V电源断电故障检测功能。

  ●采用二总线通讯万式,无极性。

  ●采用电子编码万式,可以通过编址器读,写探测器地址(0-255)。

  ●具有剩余电流和温度两种信号的监测功能。

  ●具备1路温度检测通道。

  ●温度检测通道具有短路、断路的故障检测功能。

  ●具有1组无源节点输出控制。

  ●剩余电流检测通道数可通过编址器进行设置(设置范围1-8)。

  ●漏电报警值可通过控制器进行设置,设置范围为1OOmA~1OOOmA(设置步长为1OOmA),出厂默认设置为500mA。

  ●可以和不同规格的电流互感器进行配接,和电流互感器配接情况如下:

产品型号 LDT9004E-A LDT9004E-B LDT9004E-C LDT9004E-D LDT9004E-E LDT9004E-F
电流互感器 LDT9000/80A LDT9000/400A LDT9000/1000A LDT9000J/400A LDT9000J/630A LDT9000J/2000A

三、LDT9004E剩余电流式电气火灾监控探测器技术参数

内容 技术参数
工作电压 电源电压:AC220V(187V~242V)50Hz 二总线电压:DC14V~DC24V
电源功耗

<2w

二总线电流 静态电流:<1mA 动态电流:<2.5mA
指示灯 工作指示灯:产品正常工作时绿色指示灯常亮
漏电报警指示灯:产品漏电检测通道报警时红色指示灯常亮
温度报警指示灯:产品温度检测通道报警时红色指示灯常亮
启动指示灯:产品控制输出时红色指示灯常亮
剩余电流默认报警值 500mA
温度默认报警值 80℃
控制输出 1组无源常开点
通讯方式 二总线
通道数 共9个,10m距离内可连接8只剩余电流互感器和1只T-100温度传感器
通讯主机设备 LDK8000-QG,LDK8000-QT,LDK8000,LDK801
工作环境温度 -10℃~40℃
工作环境相对湿度 ≤95%RH(40±2℃)
安装方式 标准导轨
最大外形尺寸 长97mm×宽54mm×高40mm

四、LDT9004E剩余电流式电气火灾监控探测器外形结构及尺寸示意图

LDT9004E剩余电流式电气火灾监控探测器外形结构及尺寸示意图

  接线端子说明

  AC220V接AC220V电源

  控制无源常开接点

  总线接电气火灾监控设备

  温度接温度传感器

  通道接剩余电流互感器

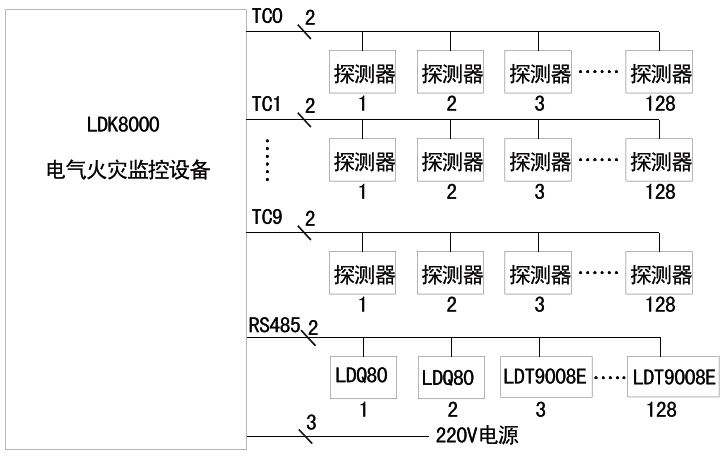

  系统框图

LDT9004E系统框图

  布线要求

  ●二总线采用ZR-RVS双绞双色线(红黑),截面积1.0~1.5mm2,连接总线电阻大小应小于40Ω,否则应考虑增加总线中继器(LD6806E)或增加导线截面积。总线中继器(LD6806E)使用可参考LD128EN系列火灾报警系统设计手册。

  ●电源线:采用ZR-BV线,截面积不小于1.0mm2。

  ●RS485总线:采用ZR-BV线,截面积不小于1.0mm2,当总线距离大于1000m时,应添加LD6811Rs485集线器作为中继模块,当总线节点大干16个时应采用LD6811Rs485集线器进行隔离。

商品属性
[品牌] 利达华信
[型号] LDT9004E
[名称] 剩余电流式电气火灾监控探测器
[尺寸] 长97mm×宽54mm×高40mm
[工作电压] 电源电压:AC220V(187V~242V)50Hz;二总线电压:DC14V~DC24V
[工作电流] 静态电流:<1mA;动态电流:<2.5mA
[环境温度] -10℃~40℃
[环境湿度] -10℃~40℃
[安装方式] 标准导轨
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(2)

    匿名用户评论等级: 5

    接不同型号的传感器那信号处理器的型号规格也不一样吗?

    管理员:

    传感器和信号处理器是有匹配关系的,你有什么需要可以让我们的技术人员辅助您选型,欢迎您的来电400-928-6119

    2015-06-08 10:26:47

    匿名用户评论等级: 5

    LDT9004E只可以接一路剩余电流互感器吗?

    管理员:

    具有剩余电流和温度两种信号的监测功能。
    剩余电流不止可以接一路的,可以是多路的,详细的可以电话联系我们的技术服务部哦,电话400-928-6119.期待您的来电。

    2015-06-05 13:29:29
