一、XMP-YKS4372气体灭火控制盘基本功能

  系统是由电源部分、显示部分、控制部分、编码器件接口、信号输出接口等组成,对于外部编码器件,可进行实时监控,由显示部分显示其工作状态,编码器件为故障时,发出断续声报警,黄灯指示故障,液晶显示器显示,打印机打印具体位置和故障时间。编码器件报火警时,发出连续声响,红灯指示火警,具体位置和火警时间在液晶显示器上显示并由打印机打印出来。
本机电源具有交、直流自动切换功能,备电使用时有自动保护功能,防止电池损坏,同时可报交流故障和直流故障。

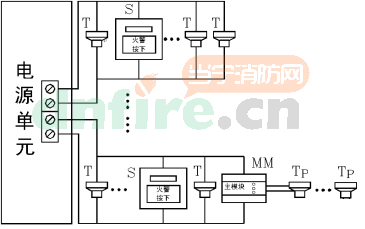

可接入的编码器件有:光电感烟探测器、差定温探测器、手动按钮、主模块、输入模块等,它们与本机的连接示意图见图1。通过现场编程,可以定义编码器件的数量和类型

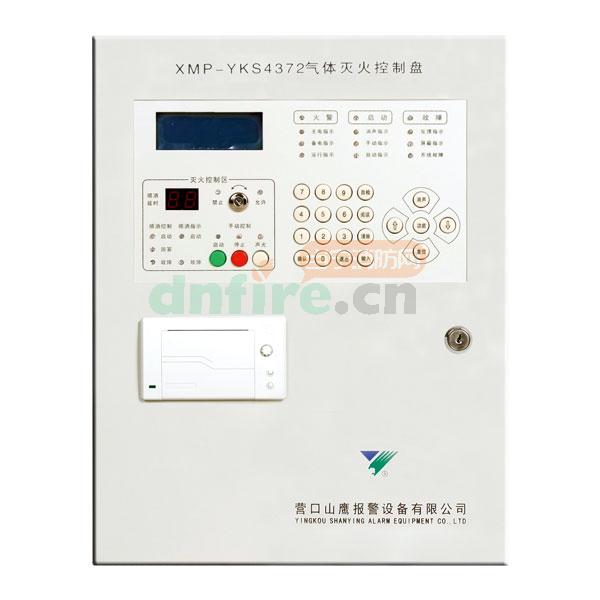

XMP-YKS4372气体灭火控制盘


图中:T为编码探测器,TP为非编码探测器,S为编码手动按钮,MM为主模块


二、XMP-YKS4372气体灭火控制盘结构特征

  该机采用单层门壁挂式结构,内部由两块单元板(计算机单元、电源单元)、开关电源、打印机组成,单元板及打印机之间采用排线连接。


三、XMP-YKS4372气体灭火控制盘外线接口与面板说明

XMP-YKS4372气体灭火控制盘

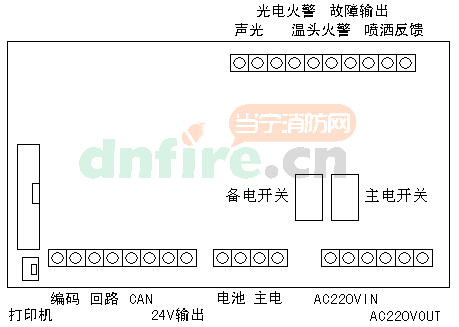

  3.1端子说明:
声光输出:在有火警时输出DC24V电压。
光电火警、温头火警、故障输出、喷洒反馈:在有相应信号时输出短路信号。
打印机:输出DC24V供打印机电源。
编码:本机有编码功能,在对探测器活模块编码时将器件连到此端子。
回路:正常使用时探测器、模块连接到此端子。
CAN:在作为网络从机时此端子为通讯端。
DC24V输出:作为喷洒启动电源、模块用电电源。
电池:连接12V/4.5A电池两节(串联)。
主电:连接机内开关电源。
AC220VIN:220V交流电输入。
AC220VOUT:供机内开关电源。
3.2系统指示灯说明
火警:红色当控制器检测到火警时点亮。
主电指示:绿色当控制器AC220V电源供电正常时点亮。
备电指示:绿色当控制器备电供电正常时点亮。
运行指示:绿色当控制器运行时闪亮。
消声指示:绿色当控制器发出报警声响时,按“消声”键此灯点亮,终止蜂鸣器发出报警声响。如果再次有新的报警时,此灯熄灭。
自动指示:绿色当系统的联动操作状态改为“自动”时点亮。
手动指示:绿色当系统的联动操作状态改为“手动”时点亮。
启动指示:红色当控制模块启动时点亮。
反馈指示:绿色当控制模块反馈时点亮。
屏蔽指示:黄色当火警声光被屏蔽时点亮。
故障指示:黄色当控制器检测到故障时点亮。
系统故障:黄色当系统无法运行时点亮。
3.3灭火区指示灯说明
喷洒控制启动:红色灭火区内的喷洒模块启动指示。
回答:绿色灭火区内的喷洒模块反馈指示。
故障:黄色灭火区内的喷洒模块故障指示,
喷洒指示启动:红色灭火区内的喷洒指示的启动指示。
故障:黄色灭火区内的喷洒指示故障指示。
喷洒延时显示延时时间
3.4键盘说明
功能:进入编程状态
复位:系统热复位
消声:消除声响
↑,↓:移动光标或翻阅屏幕信息
0-9:数字键
确认:进入编程项目或确定数据输入
退出:退出当前操作界面
输入:调用多只输入
清除:清除模块组
阅读:更改编程项中的非数字数据
在不同的操作界面中按键功能会有不同的定义,具体功能见其它章节的说明。



商品属性
[型号] XMP-YKS4372
