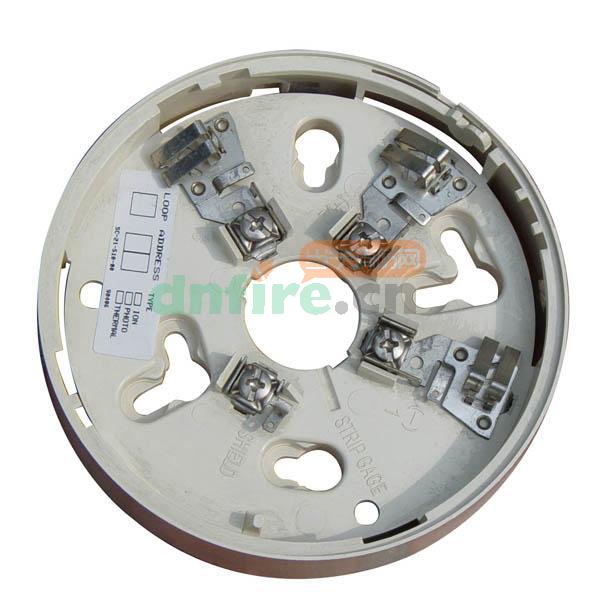

DZ-B501底座
品       牌:
证       书:
价       格:
媒体价    ¥0.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 盛赛尔
进入品牌页
关注
类似产品
 JTW-SD-885点型感温火灾探测器
 JTY-GD-ZM992智能光电感烟火灾...
 JTY-GD-ZM2251B智能光电感烟...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

一、DZ-B501探测器底座概述:

  DZ-B501探测器底座适用于西安盛赛尔电子有限公司的智能模拟量型各种感烟或感温探测器。
DZ-B501底座用于智能系统,提供有电源(+)和(一)以及远程显示(门灯)连接的螺钉端子。通过电源(+)和(-)线进行通讯。

二、DZ-B501底座端子的编号和功能:

  1号端子:电源(一),远程显示器(门灯)(一)
2号端子:电源(+)
3好段子:远程显示器(+)

三、DZ-B501底座端子技术条件:

  直径:102mm(4.0英寸)
安装孔距:50mm,60mm,和70mm接线盒,中心对称

四、电气参数,包括底座和探测器

  电压范围:15~32VDC
静态电流(正常):150μA,24VDC
最大额定电压下的上电冲击:1.5mA一秒
LED电流(一般):6mA,24VDC

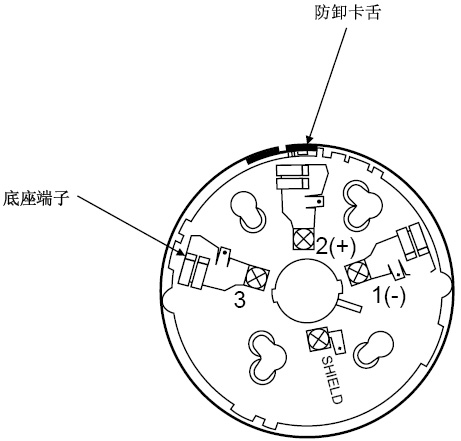

端子平面图

端子平面图

五、DZ-B501底座的接线

   所有的接线(见图1)必须符合国家及地方有关标准和规范进行。应使用适当的导线。联接探测器和控制器以及辅助设备之间的导线应有颜色标识,以防接错线。不正确的接线会导致在发生火灾时系统不能正常反应。

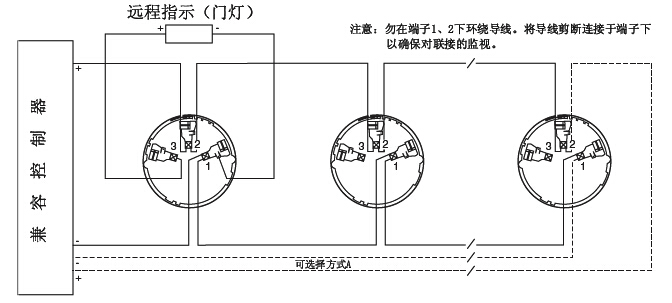

典型的二线制回路接线图

典型的二线制回路接线图

  对信号线(联接探测器和模块之间的联线),推荐导线截面积不小于18号(1.0平方毫米截面积)。底座可容纳最大线号为12号(2.5平方毫米截面积)。为使系统工作在最佳状态,电源(+)和(-)回路线应使用双绞线或屏蔽电缆线设于独立接地的导管中以防止外界的电子干扰。如果使用屏蔽电缆,进出底座的屏蔽联接必须用接头帽、压接或焊接等适当的可靠联接方法使屏蔽联接不断。接线时剥去线端95mm(3/8英寸长)(用底座上的剥线度量模STRIPGAUGE)绝缘层,将裸露线头插入端子压线板下,拧紧螺钉端子。勿将线环绕在压线板下。
在安装探测器之前应检查所联接的区域内的底座是否接线良好。应对联线进行导通性,底座上的极性,以及绝缘性测试。
底座上有一标签记录分区号、地址编码和在此处将安装的探测器的类型。这是对将在此安装的探测器的地址设置、类型确定非常重要的信息。

商品属性
[品牌] 盛赛尔
[型号] DZ-B501
[名称] 探测器底座
[工作电源] 15~32VDC
[尺寸] 直径:102mm(4.0英寸)
[别名] 探测器底座 底座
