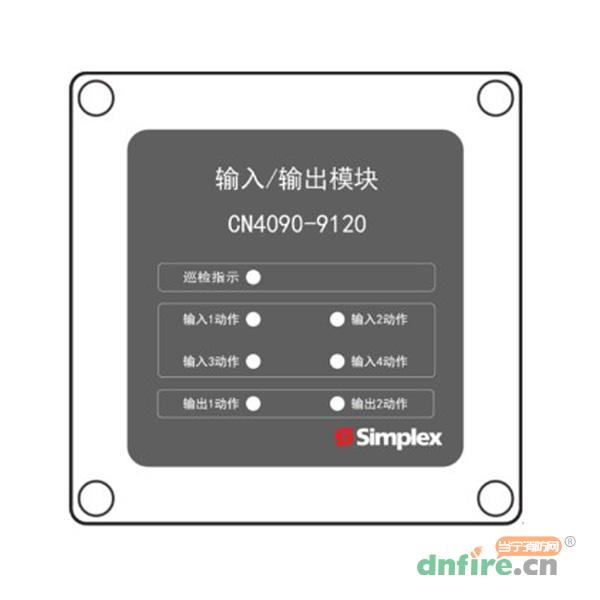

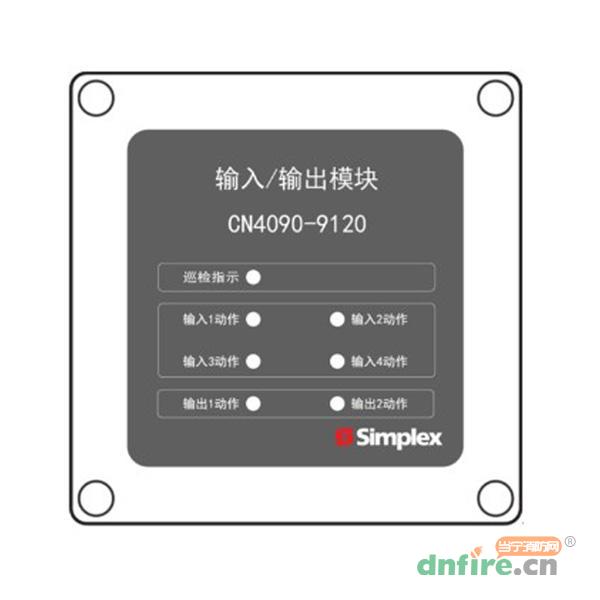

一、CN4090-9120四输入/两输出模块的简介

提供两路输出控制和四路T-Sense监视输入口T-Sense通过一个短路触点和一个电流限制触点的开启与闭合来指示正常、开路、短路和电流限制四种状态。

用于Simplex®4100U消防报警控制器，要求4100U Programmer使用12.06.02或更高版本。

SPS/IDNet固件使用3.11.06或更高版本。

提供四个监视的多态输入和两个继电器输出。

输入运行为“T-Sense”，并提供常开触点监视，状态分为正常，开路（故障状态），电流限制(位置输入1)和短路(位置输入2)，监视触点的合计配线距离为152米。

带C型触点两个继电器输出，额定值为2A 30VDC和0.5A 120VAC阻性负载。模块可由主机供电，也可由外部24V电源供电。

占用IDNet回路上的一个地址。

LED灯指示模块状态。

塑料外壳提供防尘防水保护，外壳防护等级为IP54。

安装在标准的120方形电器盒内。

二、CN4090-9120四输入/两输出模块的特点

1、四输入/两输出

2、可接最远152米处的设备C型结点2A 30VDC或1/2A 120VAC

3、LED灯指示模块状态正常开路短路限流

4、防尘防潮密封结构

5、一址多码只占用系统一个地址码

6、体积小安装维护方便

三、CN4090-9120四输入/两输出模块的主要参数

通信：IDNet每个模块一个地址

设备电压要求：18-32 VDC通常为24 VDC

设备电流要求：报警最大电流为30 m A

输入要求：无源干触点

至控制设备的最远距离：152M

仅适合室内安装

继电器端电源额定值：2A 24VDC瞬时抑制负载1A 24VDC感性负载

继电器端无功额定值：1/4A 120VAC瞬时抑制负载

IDNet线路的参考距离：由消防报警控制盘起计最长至762m线路总长包括T型支路3048m

与Simplex2081-9044过电压保护装置兼容

外形尺寸：高宽深105mm *105mm *35mm

外壳材料：黑色热塑材料

安装板材料：镀锌钢板

温度范围：-11至49指定在户内工作

湿度范围温度：32时最大相对湿度为90%



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	新普利斯simplex
[型号]	CN4090-9120四输入/两输出模块
[名称]	输入/输出模块
[工作电压]	18-32 VDC通常为24 VDC
[工作电流]	报警最大电流为30 m A
[环境温度]	-11至49℃指定在户内工作
[尺寸]	高宽深105mm *105mm *35mm
[外壳材质]	黑色热塑材料
[湿度范围]	32时最大相对湿度为90%
