一、物联网消防供水机组产品概述

　　物联网消防供水机组由消防水泵（包括消防主泵与消防备用泵）、消防电气控制柜，及控制仪表组成。

　　物联网消防供水机组中消防泵有立式单级消防泵XBD-L-KQ系列、新型卧式单级消防泵XBD-(W)系列两种泵型供用户选择，该两种系列消防泵均通过3C自愿认证，泵性能满足国标GB6245-2006《消防泵》、GB50974-2014《消防给水及消火栓系统技术规范》要求。

　　物联网消防供水机组基本型由两台消防泵组成一个机组（一用一备），也可根据实际工况需求拓展成三台消防泵组成一个机组（两用一备）或四台消防泵组成一个机组（三用一备），适用于室内消火栓系统、室外消火栓系统、自动喷淋系统或消防炮灭火等消防给水系统。ZY系列消防增压给水设备设计充分借鉴了市政供水近些年的新兴技术和成熟经验，结合近几年物联网技术发展而研发生产一种新型的、多功能集成式、具有良好适用性、安全可靠的消防灭火设施。

二、物联网消防供水机组产品设计依据

　◇技术规范：GB50974-2014《消防给水及消火栓系统技术规范》

　◇产品标准：GB27898-2011《固定消防给水设备第3部分消防增压稳压给水设备》

　◇产品标准：GB16806-2006《消防联动控制系统》

　◇其他标准：GB 50974-2014《消防给水及消火栓技术规范》实施指南；

　◇参考标准图集：15S909《消防给水及消火栓技术规范图集》；

　　15S202《室内消火栓安装》；

　　01S105《常用小型仪表及阀门选型及安装》。

三、物联网消防供水机组设备原理

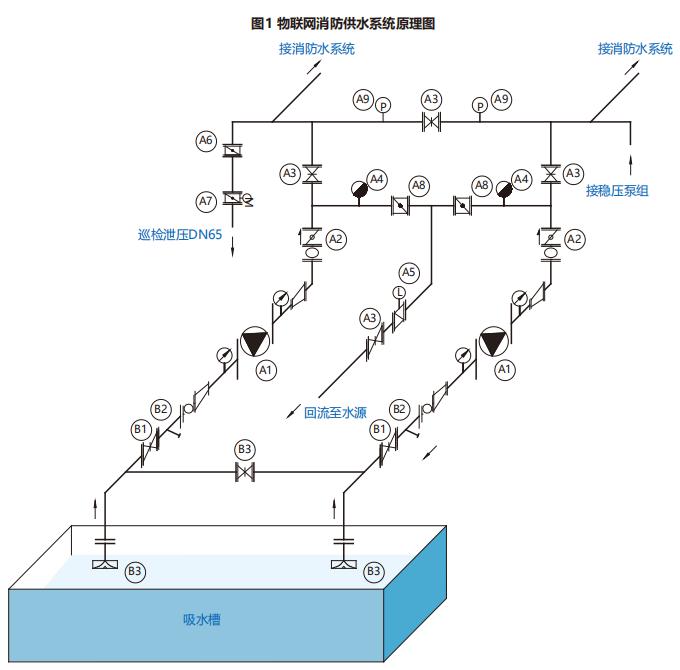

　　物联网消防供水机组的常规产品为两台水泵（一用一备）集中布置的供水机组，设备原理图如图1所示：

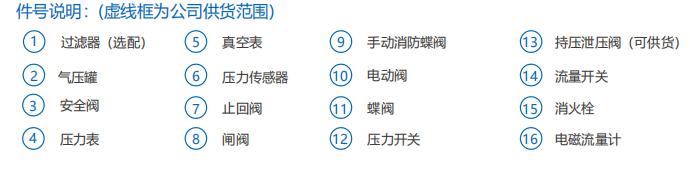

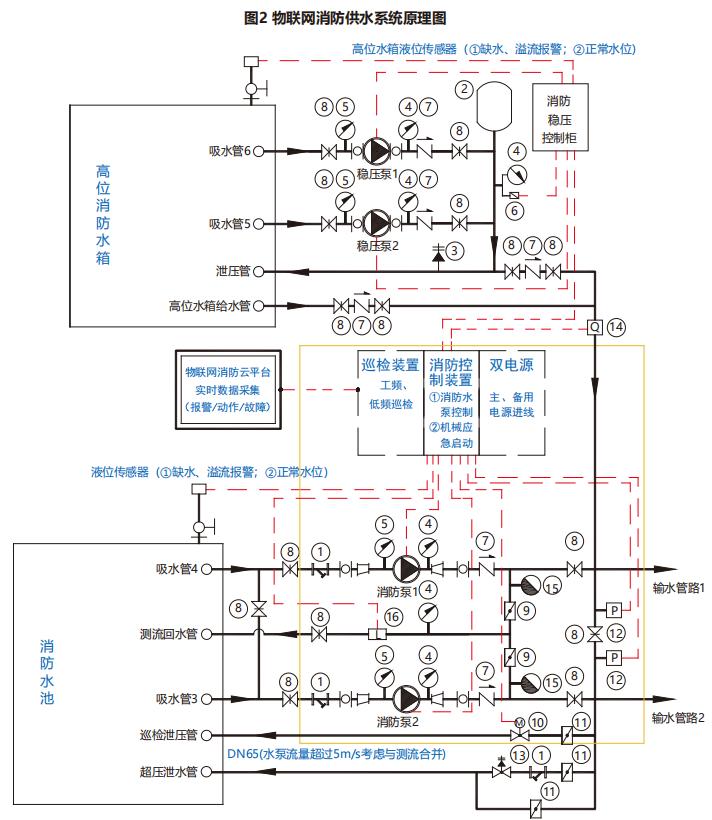

四、物联网消防供水机组系统原理

五、物联网消防供水机组设备构成

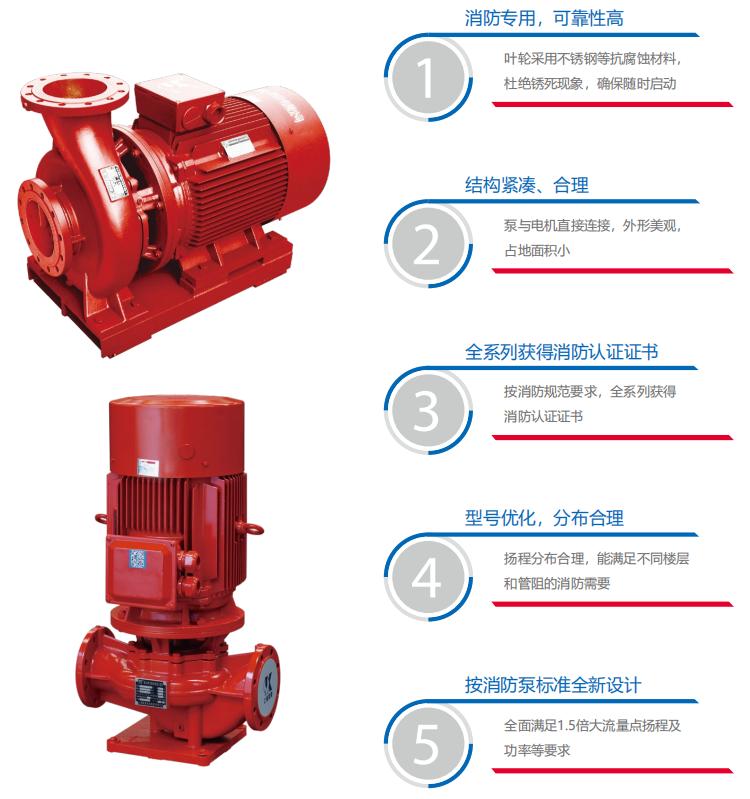

　　1、消防水泵

　　XBD系列电动机消防泵组（立式单级消防泵、立式多级消防泵、新型卧式单级消防泵），是凯泉根据市场需求而研发的新产品。其性能、技术条件符合国家新颁布的GB6245-2006《消防泵》、GB50974-2014《消防给水及消火栓系统技术规范》标准的要求。产品经公安部消防产品合格评定中心鉴定合格并取得消防认证证书（原CCCF强制认证证书，现自愿性认证证书）。

　　2、消防电气控制柜

　　物联网消防供水机组配套的消防电气控制柜是一种多功能组合控制柜，具体功能如下：

　　3、机组结构

　　物联网消防供水机组按设备机组中消防水泵台数，可分为一用一备型、两用一备型和三用一备型，基本型为一用一备型。

　　设备包括消防水泵性能现场测试管路（含流量计及压力测试装置）、DN65试水消火栓、每台消防水泵进口含明杆消防闸阀、软接头、偏心变径管、压力表(真空表)等，出口含同心变径管、压力表、限位软接头、止回阀、明杆消防闸阀，汇流总管、检修明杆闸阀及压力检测元件，机组汇流总管上含安全阀及DN50~DN80管路接口（方便与现场消防稳压设备出水总管对接）。

　　4、设备管路采用沟槽管件连接

　　依据标准规范：GB 50974-2014《消防给水及消火栓系统技术规范》8.2管道设计

　　第8.2.9条规定，架空管道的连接宜采用沟槽连接件（卡箍）、螺纹、法兰、卡压等方式，不宜采用焊接连接。当管径小于或等于DN50时，应采用螺纹和卡压连接，当管径大于DN50时，应采用沟槽连接、法兰连接，当安装空间较小时应采用沟槽连接件连接。

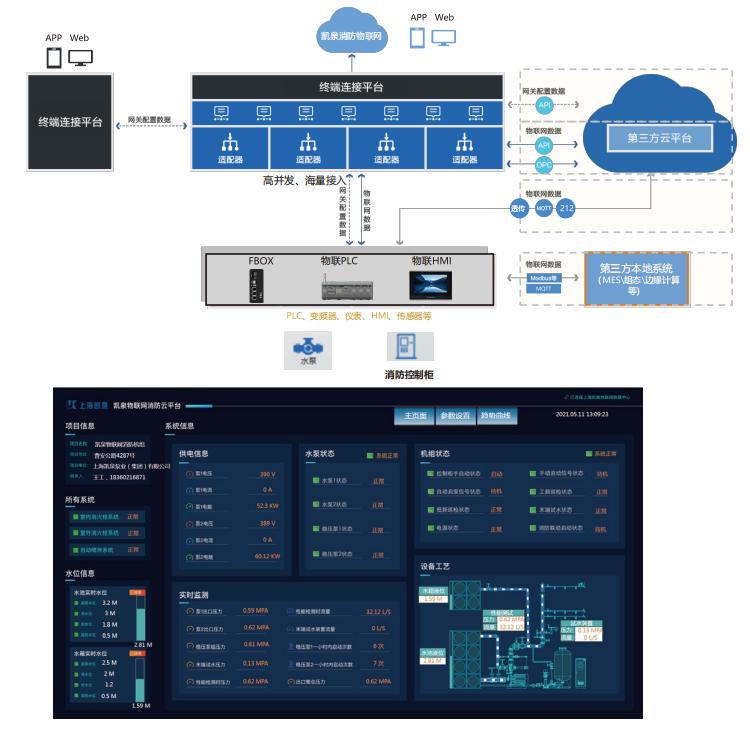

六、物联网消防供水机组物联网云平台

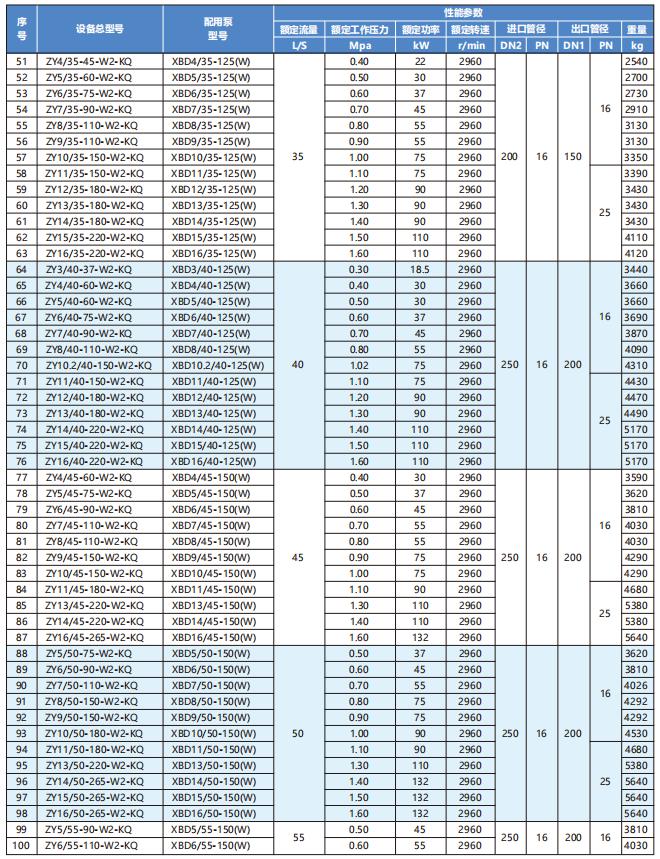

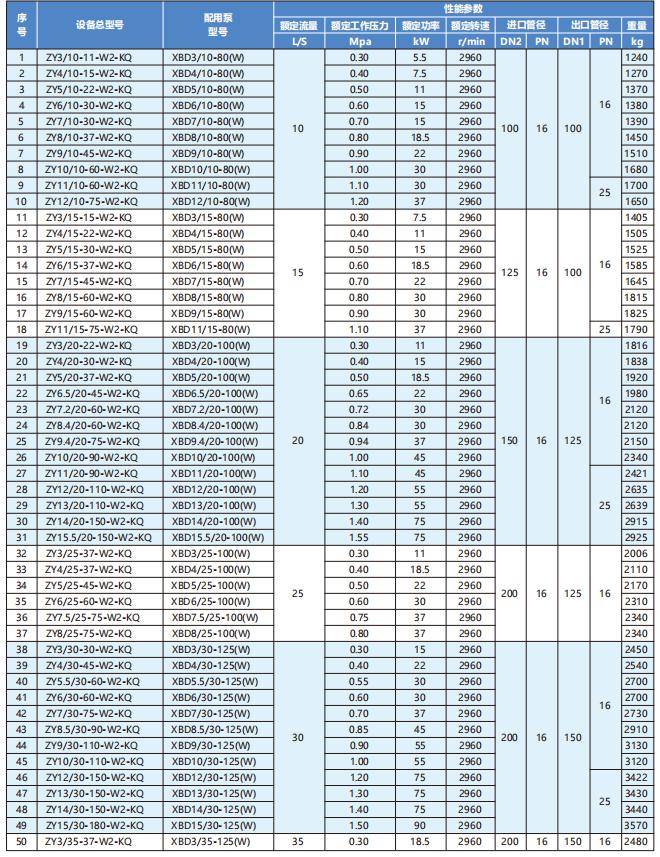

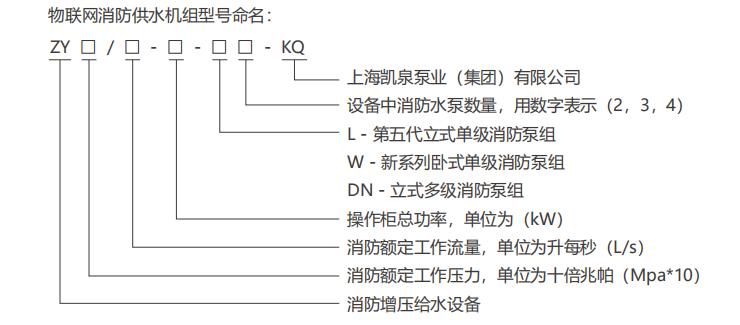

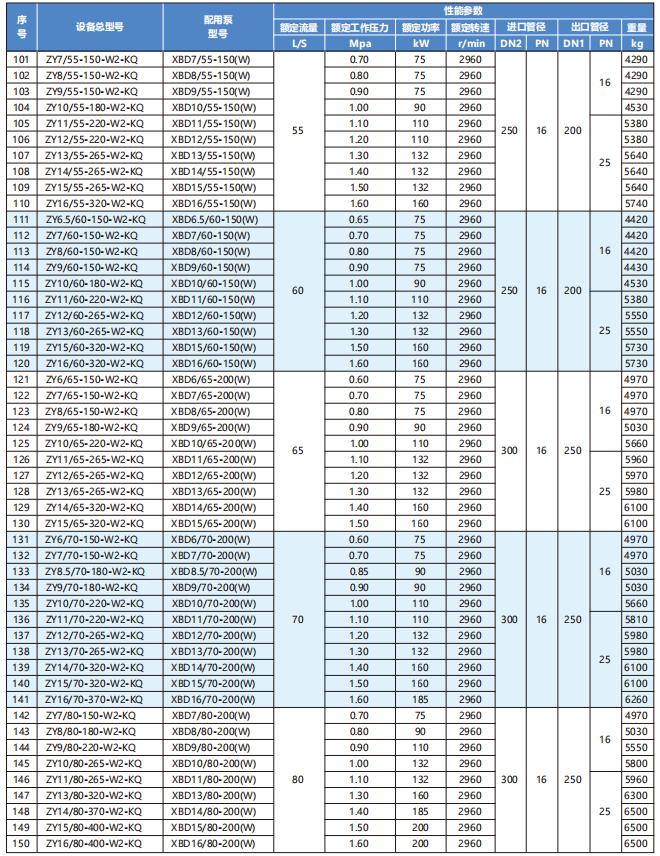

七、物联网消防供水机组设备型号选型

八、物联网消防供水机组选型说明

　　凯泉物联网消防供水机组主要推广标准型配用消防泵为新系列卧式单级消防泵，第五代立式单级消防泵为备选型号，用户可按现场泵房需求选用。

　　机组设计方案完全符合消防系统设计规范，方案原理图与现场泵房给排水原理图相符，无需设计院修改入图使用。机组进、出口管网可直接对接现场消防水池给水及用户消防环状管网。成套供货机组配用管路支架可根据用户需求回收重复使用。

　　本产品订货是不受文件所列各项性能参数限制，凯泉公司可根据项目实际所需的流量、扬程、功率等参数以及不同的系统型式进行生产。

　　机组CRM系统定价时，同一定价单号下，需逐条列出设备总型号及配套控制柜型号，设备总型号下应包含消防泵组型号。配套控制柜型号与设备总型号为并列关系。

　　如有特殊要求，请在订货时予以说明，凯泉可以会根据实际情况生产。

九、物联网消防供水机组订货说明

　　订货时请提供成套设备型号或用户所需工况点的流量、扬程等基本参数。
