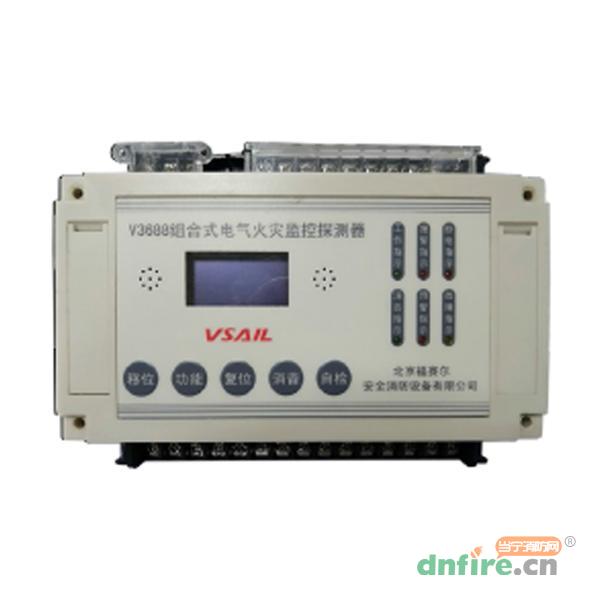

一、V3688组合式电气火灾监控探测器的概述

V3688组合式电气火灾监控探测器（以下简称V3688探测器），既可独立运行监测线路中的剩余电流和线路温度等电气参数，也可与福赛尔生产的V3800系列电气火灾监控设备配合使用。V3688系列具有八路检测通道，出厂默认I0~I3采集剩余电流T4~T7采集线路温度，同时带一路继电器输出，输出可根据工程具体要求设为手动或自动启动。

本品符合GB14287.2-2014《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》和GB14287.3-2014《电气火灾监控系统第3部分：测温式电气火灾监控探测器》国家标准。

二、V3688组合式电气火灾监控探测器的特点

每只V3688组合式电气火灾监控探测器占用一个回路总线地址，每个地址可监测8个通道；

每只V3688组合式电气火灾监控探测器具有4个固定的剩余电流探测通道，另有4个探测通道可通过设置设定为剩余电流探测通道或温度探测通道；

可监测OmA~1000mA的剩余电流，报警阈值设置范围为500mA~1000mA。阈值设置精度10mA；

报警温度为55℃；

V3688探测器设计有一个继电器输出；

探测器安装现场的AC220V供电电路作为探测器的工作电源，无需另外敷设工作线路；

对电气火灾监控探测器所连接的剩余电流互感器及温度传感器具有线路故障监测功能；

对雷击、浪涌、快速电瞬变脉冲、辐射传导等强干扰信号具有极强的抑制能力和安全防护能力。

与其他设备通讯方式：RS485和专用数字总线

三、V3688组合式电气火灾监控探测器的技术参数

额定工作电压	AC220V
过线额定电流	1A
过线额定频率	50Hz/60Hz
电流探测范围	0mA～1000mA
设置报警范围	500mA～1000mA
默认报警温度	+55℃
总线通讯距离	≤1000m
通讯接口	RS485和专用数字总线
工作环境温度	-10℃～+40℃
环境相对湿度	≤93%RH（40±3℃）不凝露
模块外形尺寸	154mm×110mm×59mm
总线连接方式	无极性，两线制
电流互感器连接方式	无极性
温度传感器连接方式	无极性

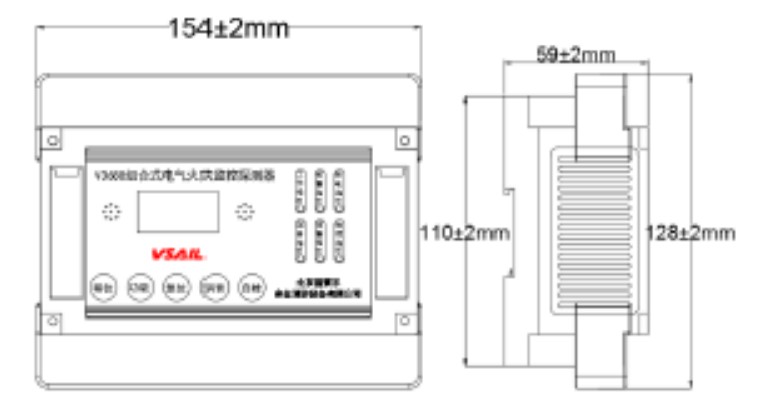

四、V3688组合式电气火灾监控探测器的外形尺寸
