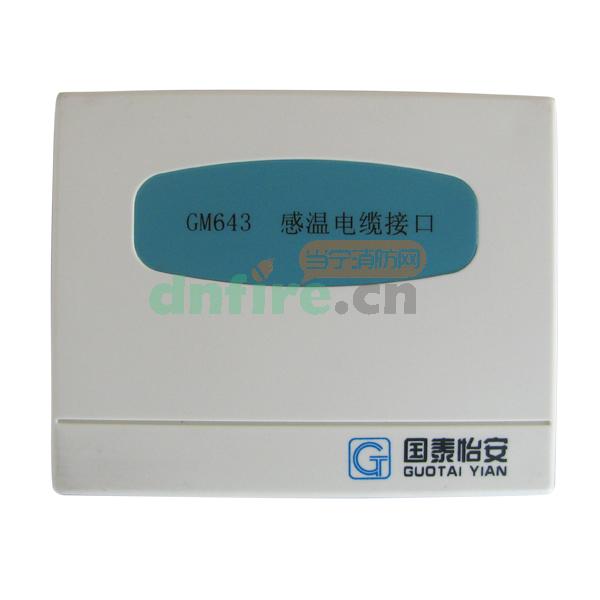

一、GM643感温电缆接口概述

　　GM643感温电缆接口用于感温电缆的配接，该接口模块可以检测感温电缆的断路﹑火警并输出一对继电器开关量信号，上电后，端子“GCO与GNC”两端由闭合变为断开，“GCO与GNO”两端由断开变为闭合。

二、GM643感温电缆接口主要技术指标

型号	GM643
工作电压	DC24V
触点容量	2A　　30VDC,0.1A　　125VAC
报警电流	1.6mA
环境温度	-10～+50℃
相对湿度	≤95%(40±2℃)
外形尺寸	Φ100mm×80mm×35.9mm
重量	100g

三、GM643感温电缆接口用途及特点

　　●应用于G6系统中感温电缆的配接，当系统中采用线型感温电缆做为火灾报警元件时，用作感温电缆与GM612输入模块之间的接口。
●可检测感温电缆的火警和开路故障并分别以继电器开关信号输出。
●通电后，端子“GCOM与GNC”两端由闭合变为断开，“GCOM与GNO”两端由断开变为闭合。

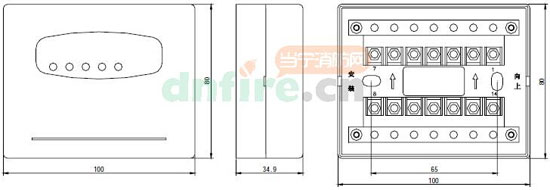

四、GM643感温电缆接口外形尺寸图

GM643感温电缆接口外形尺寸图

五、GM643感温电缆接口接线说明

　　24V,GND：电源正,电源负；
HNO：:火警输出常开触点；
HCOM：:火警输出公共触点；
GNO：:故障输出常开触点；
GNC：:故障输出常闭触点；
GCOM：:故障输出公共触点；
L+、L-：G6控制器探测总线；
HNO、HCOM：感温电缆火警时闭合；
GNO、GCOM：感温电缆开路时断开。
K1,K2：:感温电缆输入端；
HNC：:火警输出常闭触点；
上图接线中GM612B工作方式应设置为122。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	GM643
[名称]	感温电缆接口
[品牌]	国泰怡安
[工作电压]	直流24V
[工作温度]	-10～+50℃
[环境湿度]	≤95%(40±2℃)
[重量]	100g
[处理单元尺寸]	100mm×80mm×35.9mm
