一、JTY-GD-HJ120点型光电感烟火灾探测器概述

　　JTY-GD-HJ120点型光电感烟火灾探测器(以下简称探测器)采用红外散射原理设计的点型火灾探测器。该探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等一般工业与民用建筑场所。

二、JTY-GD-HJ120点型光电感烟火灾探测器特点

　　探测器采用红外散射原理设计,结构新颖、外形美观、性能

        稳定可靠、抗潮湿性强，适用于工业与民用等建筑场所。

　　采用无极性二总线制与控制器通讯。

　　电子编码，编码范围0-255。

　　内置高性能单片机实时采样处理数据，采用多种算法，有效避免误报现象。

　　采用无极性二总线制与控制器通讯。

　　电子编码，编码范围0-255。

　　内置高性能单片机实时采样处理数据，采用多种算法，有效避免误报现象。

三、JTY-GD-HJ120点型光电感烟火灾探测器结构特征与工作原理

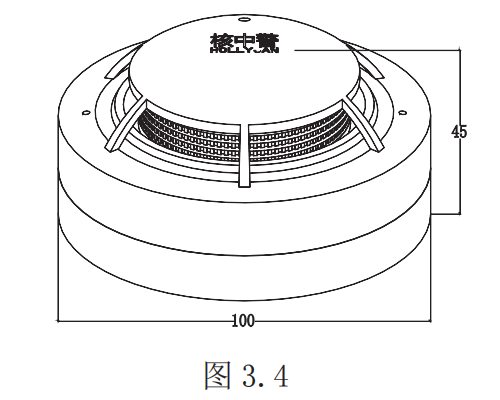

　　*探测器外形示意图如图3.4所示。

　　*工作原理

　　探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于烟尘对红外光的散射作用，使接收光信号增强，当烟尘达到一定浓度时，点亮火警确认灯，向控制发出报警信号。　　

四、JTY-GD-HJ120点型光电感烟火灾探测器技术参数

　　*工作电压：20－28V(DC)

　　*工作电流：监视电流≤0.5mA报警电流≤0.9mA

　　*编码方式：电子编码（编码范围为0～255）

　　*使用环境：温度：-10℃～+50℃相对湿度≤95%(不凝露)

　　*外形尺寸：∮100mm高：45mm（含底座）

　　*重量：110g(含底壳)

　　*执行标准：GB 4715-2005　

五、JTY-GD-HJ120点型光电感烟火灾探测器安装方法与布线方式

　　*安装方法：

　　探测器安装示意图如图3.5、3.6所示。

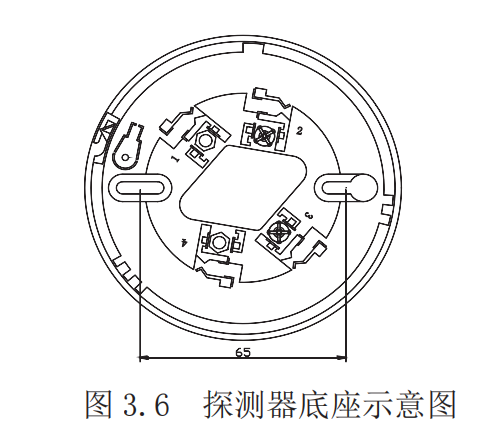

　　探测器的底座示意图如图3所示。底座上标示2和3位置设置有接线端子。布线管内的探测器总线分别接在2、3两个接线端子上（不分极性）。待底座安装牢固后，将探测器底部对正底座顺时针旋转到位，即可将探测器安装在底座上。

　　*布线方式：探测器二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设。

　　警告：安装探测器之前，请切断回路的电源并确认全部底座已安装牢靠且每一个底座的联接线准确无误。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JTY-GD-HJ120
[名称]	点型光电感烟火灾探测器
[品牌]	核中警
[类型]	光电型
[工作电压]	20-28V(DC)
[报警电流]	≤0.9mA
[线制]	无极性二总线制
[编码方式]	电子编码
[环境温度]	-10℃～+50℃
[相对湿度]	≤95% (不凝露)
[重量]	110g（包含底壳）
[外形尺寸]	∮100mm 高：45mm（含底座）
