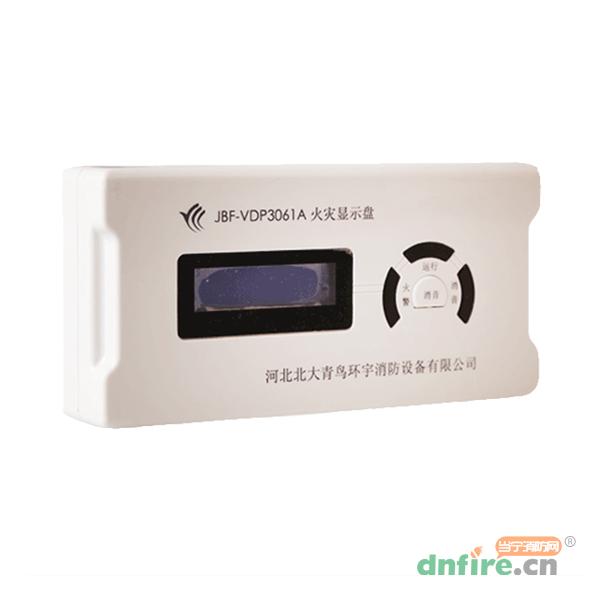

JBF-VDP3061A火灾显示盘
品       牌:
证       书:
检验报告
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 JBF-VDP3060A火灾显示盘

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

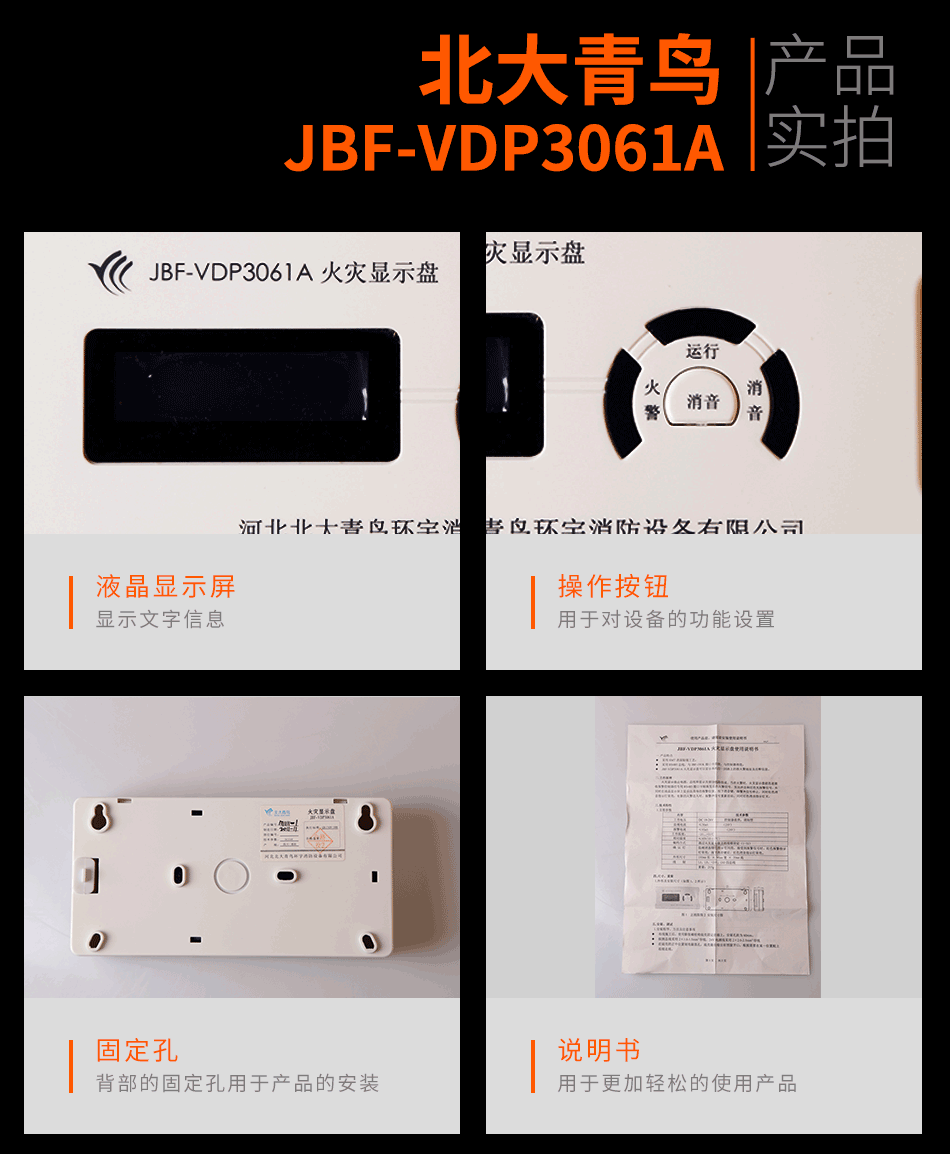

JBF-VDP3061A火灾显示盘展示JBF-VDP3061A火灾显示盘参数JBF-VDP3061A火灾显示盘显示面板JBF-VDP3061A火灾显示盘特点JBF-VDP3061A火灾显示盘实拍图

一、JBF-VDP3061A火灾显示盘概述:

JBF-VDP3061A火灾显示盘是液晶屏幕,通过汉字显示火警及火警地址对应的注释内容;可以显示其监视区的任意部位的火警信息,火警时伴有报警声;JBF-VDP3061A火灾显示盘可以显示任意回路上的报火警地址及注释信息。

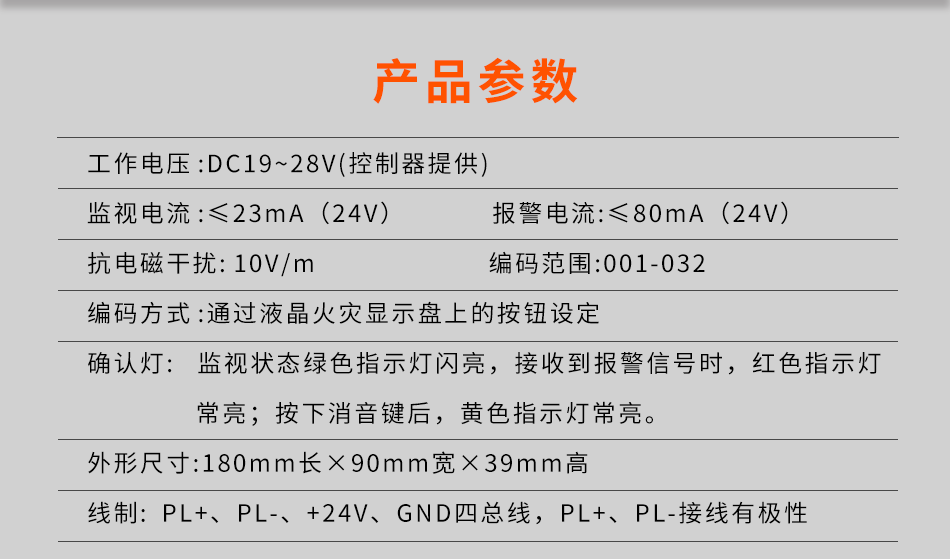

二、JBF-VDP3061A火灾显示盘主要技术指标:

内容

技术参数

工作电压

DC 19~28V       控制器提供

监视电流

23mA           24V

报警电流

80mA           24V

抗电磁干扰

10V/m

编码方式

通过液晶火灾显示盘上的按钮设定

编码范围

001-032

确 认 灯

监视状态绿色指示灯闪亮,接收到报警信号时,红色指示灯常亮;按下消音键后,黄色指示灯常亮。

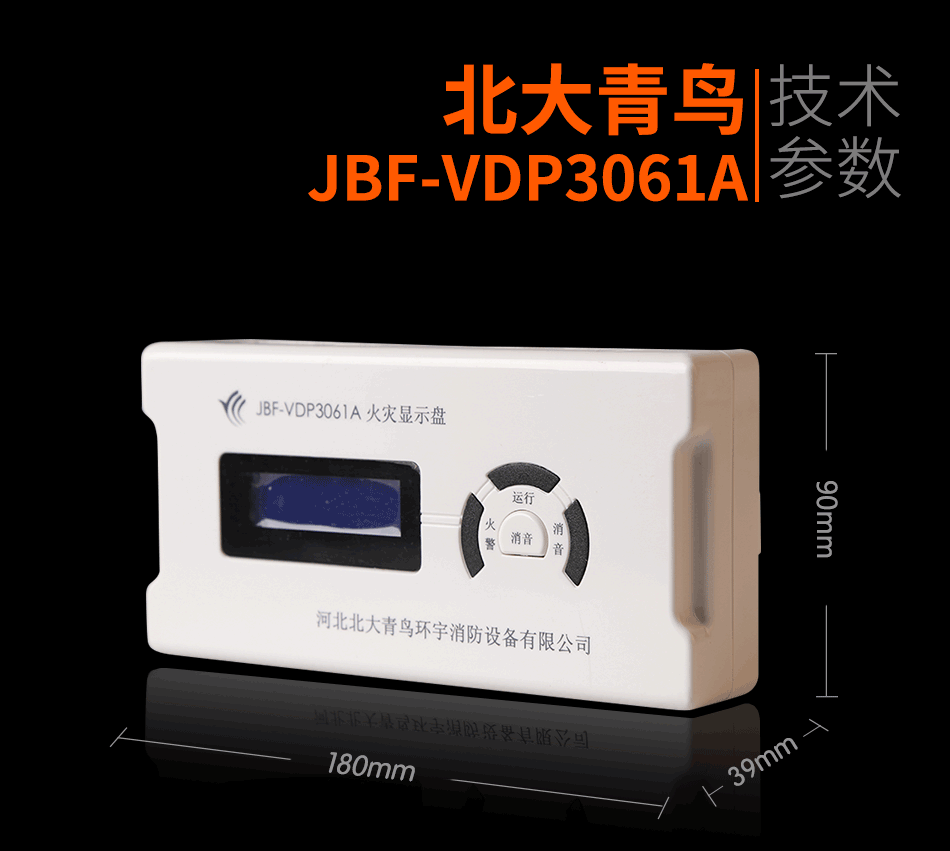

外形尺寸

180mm 长 × 90mm 宽 × 39mm

线    制

PL+PL-+ 24VGND 四总线,PL+PL-接线有极性

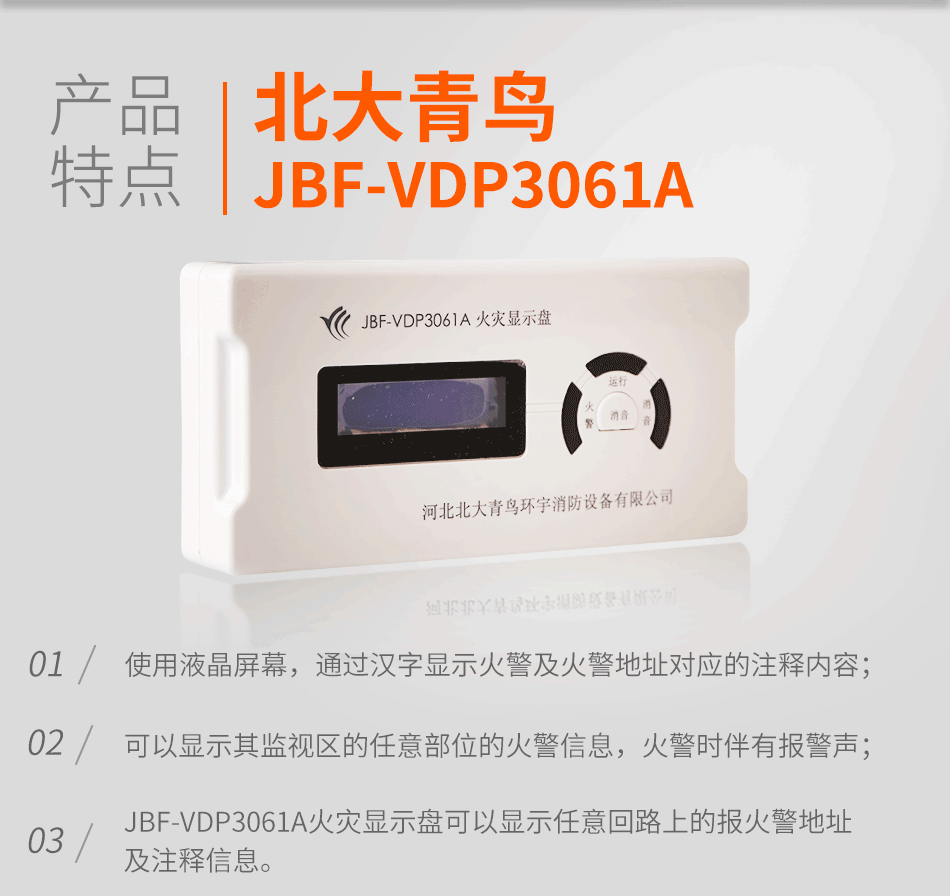

三、JBF-VDP3061A火灾显示盘功能特点:

  使用液晶屏幕,通过汉字显示火警及火警地址对应的注释内容;
可以显示其监视区的任意部位的火警信息,火警时伴有报警声;
JBF-VDP3061A火灾显示盘可以显示任意回路上的报火警地址及注释信息。
每条汉字信息可显示6个汉字;


四、JBF-VDP3061A火灾显示盘安装与接线:

  JBF-VDP3061A火灾显示盘用于JBF-11S火灾报警系统中,通常安装在各楼层的楼梯口或值班室,用来显示本楼层的报火警情况;
JBF-VDP3061A火灾显示盘通过按键设置每台火灾显示盘的地址;除24V电源线外需单独铺设ZRRVS-2×1.5mm2双绞线作为通讯线。
需配接JBF-191K液晶层显接口卡使用,每块接口卡满载32只液晶楼层显示器,每台11S主机最多配置4块接口卡;
液晶层显采用手拉手形式连接,线路铺设时应尽量避免分支;
火灾显示盘接线图例:

JBF-VDP3061A火灾显示盘


  端子L1/LA和L2/LB分别接接口卡总线LA和LB;
端子+24V和GND分别接24V电源的正、负极。
系统示意:


JBF-VDP3061A火灾显示盘

五、使用方法:

  1.地址设置:长时间按下消音键(大于10秒),直到显示“地址设置”字样即进入功能设置模式。此时短按消音键,可以调整火灾显示盘的编号,从01到32;然后长按消音键保存退出。
2.自检:在无警报时,按下消音键5秒松开,即开始自检,液晶屏显示英文字母和数字等字符信息,所有指示灯亮,声音报警启动,过大约30秒自动恢复。



商品属性
[品牌] 北大青鸟
[型号] JBF-VDP3061A
[环境温度] 0℃~+40℃
[显示方式] 文字显示
[别名] JBF-VDP3061A消防层显
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
