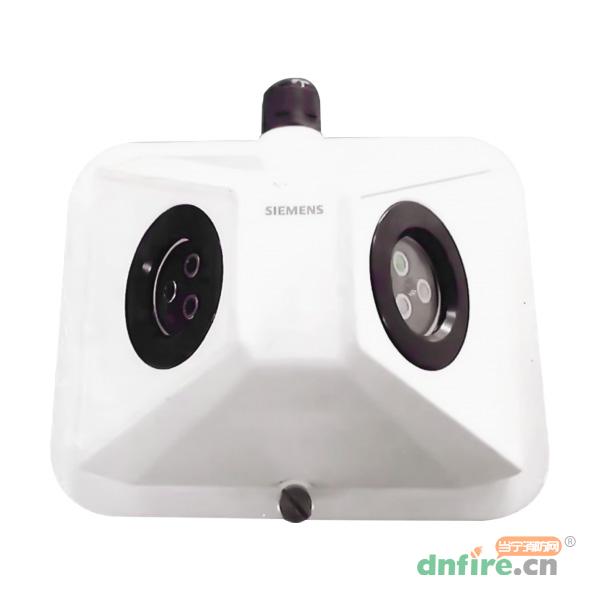

一、FDF701点型红外火焰探测器概述

　　FDF701点型红外火焰探测器是一种双通道整体探视角为180°广角度的三波长红外火焰探测器。通过测量红外光线来探测有烟/无烟的火焰。

　　该探测器每一个通道含三个红外探测波长的传感器和光学过滤器，探测器对CO2发射光谱(4.4 um)具有较高的灵敏性，另二个红外传感器对环境光线、热体辐射的干扰进行探测，探测器对探测结果拥有多项信号处理算法，结合对火灾发生时火焰闪烁频率的逻辑综合判断，能够大程度抑制错误报警以及需要的火灾探测性能。提高了探测器的灵敏度和响应时间，具有抗日光干扰的性能。

　　火焰探测器能提供有机材料(碳氢化合物)燃烧火焰的早期报警，火焰探测器能够在高/低温、高湿、震动等最苛刻的工业环境下工作。由于该探测器采用了双通道探测方法，探测距离比普通三波长探测器增加了1倍，探测距离可达50米，而且没有探测死角。因此该探测器特别适合于山地越江、越河、跨海、城市各类公路隧道。以及需要长距离、广角度探测的各类场所。

二、FDF701点型红外火焰探测器功能特点

　◎三波长红外+频率多重判断+双通道

　◎敏感度可现场设置

　◎电磁辐射免疫

　◎高错误报警免疫力，日光盲。隧道洞口使用无需遮光罩

　◎输出方式：继电器

　◎工业化外形设计

　◎防尘、防腐蚀、抗冲洗设计

三、FDF701点型红外火焰探测器技术参数

工作电压	DC 18~32 V
工作电流	≤35 mA/DC 24 V
报警电流	≤40 mA/DC 24 V
环境温度	-40℃~+70℃
环境湿度	≤95%r.h.无凝露
光谱响应	A:3.71µm…3.89µm
	B:4.0µm…4.6µm
	C:4.88µm…5.12µm
火灾响应时间	≤30 s
灵敏度	Ⅰ级（出厂默认I级，锁定）
巡检指示灯	（绿色）间隔5 s闪亮一次
故障指示灯	（黄色）故障时常亮
报警指示灯	（红色）预警闪亮，报警时常亮
双通道探测角度	≤180°
探测距离	25 m（测试条件）
探测器防护等级	IP66
报警输出	无源继电器输出(故障、火警)
继电器触点容量	1 A/AC 125 V、2 A/DC 30 V
材质	铸铝
执行标准	GB15631-2008
尺寸（含安装板）	长180 mm×宽145 mm×高122 mm
重量	1.6 kg
颜色	纯白，RAL9010
接线端子	插拔端子

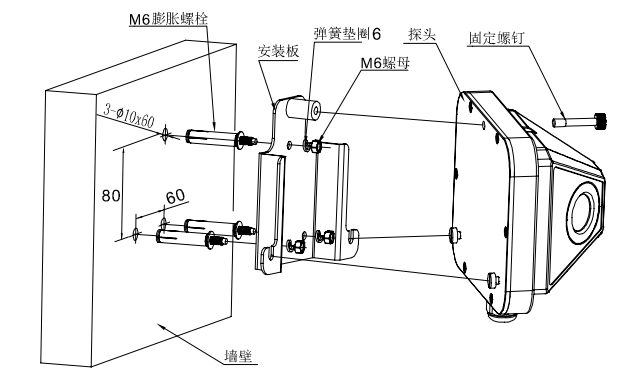

四、FDF701点型红外火焰探测器安装接线说明

　　安装步骤：

　　1 固定安装板

　　2 探测器接线

　　3 挂装探测器

　　4 拧紧固定螺钉

　　安装原则：

　　1.探测器安装布线时，应使所监视的区域处于探测视角的有效范围内。

　　2.探测器的安装应尽可能避免障碍物的阻挡，对于外形横、纵尺寸不超过0.5米的障碍物，探测器距障碍物的距离不小于2.5米；对于外形尺寸超过0.5米且无法避免时，应适当增加探测器的数量。

五、FDF701点型红外火焰探测器相关证书
