光电感烟火灾探测器原理解读及注意事项

小宁 发表日期:2017-03-14 12:09:25 浏览次数:485

   光电感烟火灾探测器由于结构简单,成本低廉,又具有“环保”等特点,在激烈的市场竞争中,得到了广泛的应用。

  光电感烟探测器工作原理:

  光电感烟探测器是利用起火时产生的烟雾能够改变光的传播特性这一基本性质而研制的,当烟浓度达到一定成度后,光电感烟探测器发出报警信号。根据烟粒子对光线的吸收和散射作用。光电感烟探测器又分为遮光型和散光型两种。根据接入方式和电池供电方式等的不同,又可分为联网型烟感,独立型烟感,无线型烟感。

  光电感烟探测器分为减光式光电感烟火灾探测器和散射光式光电感烟火灾探测器。

  减光式光电感烟火灾探测器

  该探测器的检测室内装有发光器件及受光器件。在正常情况下,受光器件接收到发 光器件发出的一定光量;而在火灾时,探测器的检测室进入了大量烟雾,发光器件的发射 光受到烟雾的遮挡,使受光器件接收的光量减少,光电流降低,探测器发出报警信号。原理示意图如图1所示,目前这种形式的探测器应用较少。

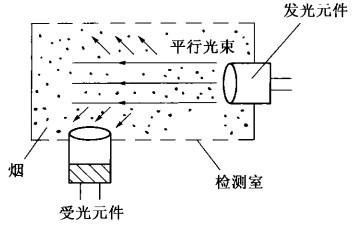

减光式光电感烟火灾探测器原理图

图1   减光式光电感烟火灾探测器原理图

  散射光式光电感烟火灾探测器

  该探测器的检测室内也装有发光器件和受光器件。在正常情况下,受光器件是接收 不到发光器件发出的光的,因而不产生光电流。在火灾发生时,当烟雾进人检测室时,由 于烟粒子的作用,使发光器件发射的光产生漫射,这种漫射光被受光器件接收,使受光器 件的阻抗发生变化,产生光电流,从而实现了将烟雾信号转变为电信号的功能,探测器发 出报警信号。原理示意图如图2所示。

散射光式光电感烟火灾探测器原理图

图2       散射光式光电感烟火灾探测器原理图

  作为发光器件,目前大多采用大电流发光效率高的红外发光管,受光器件多采用半导体硅光电管。受光器件阻抗是随烟雾浓度的增加而降低的,变化曲线如图3所示。烟浓度以减光率表示,单位m,即每米内光减少的百分数。

受光器件阻抗随烟浓度变化曲线

图3      受光器件阻抗随烟浓度变化曲线

光电感烟火灾探测器的调理电路设计

电路原理框图

图4     电路原理框图

  对该探测器的设计除了符合国际要求外,我们还要求探测器在正常监视状态下工作电流不大于100 μA,探测器的电源为24 V直流电压,探测器的输入阻抗为240 kΩ,呈高阻状态。在报警时,工作电流不大于80 mA,并等效于一个7 V左右的稳压管,呈低阻状态。因此,探测器静态功耗很小,同时也有利于区别探测器的两种不同工作状态,以便与座电路相匹配,实现频率的远距离传输。

光电感烟探测器安装注意事项:

  1、探测器至墙壁、梁边的水平距离,不应小于5米;探测器周围水平距离0.5米内,不应有遮挡物;

  2、探测器至空调送风口最近边的水平距离,不应小于5米;至多孔送风顶栅孔口的水平距离,不应小于0.5米;

  3、不应在烟雾,水蒸汽浓度高的场合安装感烟探测器;

  4、探测器宜水平安装,当确实需倾斜安装时,倾斜角不应大于45度。
