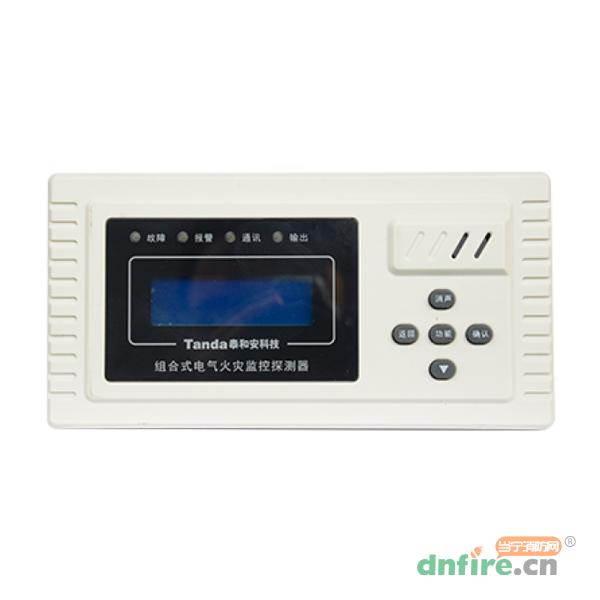

一、TE1100组合式电气火灾监控探测器概述

　　TE1100组合式电气火灾监控探测器是一款采用中文液晶显示的探测器，适用于漏电流检测，温度检测通道小于等于8的监测环境。TE1100组合式电气火灾监控探测器设计、制造和检验符合以下国家标准：GB 14287.2-2014《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》；GB 14287.3-2014《电气火灾监控系统第3部分:测温式电气火灾监控探测器》。

　　TE1100探测器具有液晶显示功能，正常监控时，轮巡显示检测的漏电流值，温度值；探测器还包含蜂鸣器，检测到故障或报警时发出声光报警提示；自带一组外控输出，报警时输出保持信号；TBUS通讯总线，可以方便的与本公司具备TBUS总线接口的电气火灾监控设备组网监控；具备DC24V总线供电和AC220V辅助供电功能。

二、TE1100组合式电气火灾监控探测器功能特点

　　1.集测量、显示、地址设置等功能于一体

　　2.探测器和监控设备采用TBUS总线制连接方式，通讯稳定可靠，布线简便

　　3.按需设定报警值，并具备声光报警功能

　　4.小型化外形尺寸，适用于各类配电（箱）柜

　　5.具备传感器短路、断路及通讯自动检测功能

　　6.内置无源开关量输出触点，可用于现场脱扣控制

　　7.通道混用式设计：同一通道支持检测温度传感器，泄漏电流值，可任意切换。

　　8.支持400：1、2000：1、10000：1剩余电流互感器

三、TE1100组合式电气火灾监控探测器

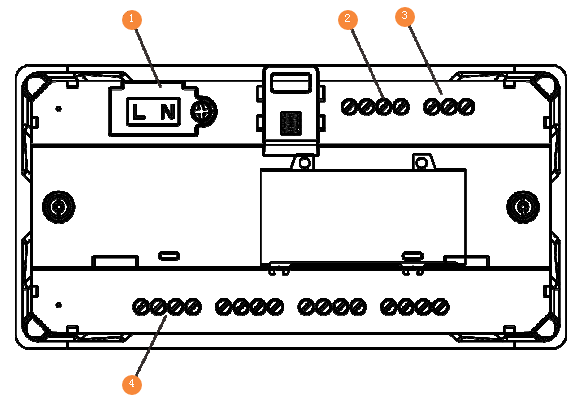

四、TE1100组合式电气火灾监控探测器接线说明

　　①AC220V输入接线端子，连接到AC220V电源

　　②TBUS通讯端子，连接到监控设备

　　③报警输出接线端子，连接到被控设备

　　④电流互感器/温度传感器接线端子，连接剩余电流互感器/温度传感器（最多可连接8组传感器）

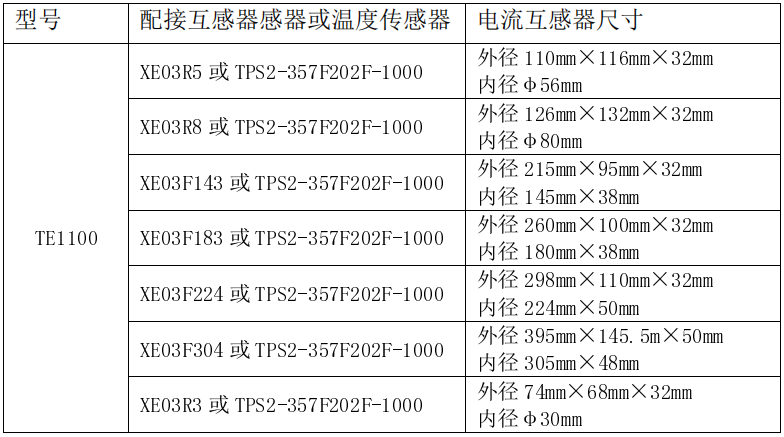

五、TE1100组合式电气火灾监控探测器与互感器选型对应表

TE1100组合式电气火灾监控探测器出厂默认设置密码：1234
