一、LD128EN-100电子编码器产品特点

  利达LD128EN-100总线设备编址器是为LD128EN总线产品而设计的。通过编址器对LD128E系列及LD128EN系列总线产品的地址进行读写。携带方便、操作过程简单。

二、LD128EN-100总线设备编址器主要用途及适用范围

  各种工业及民用建筑中。

三、LD128EN-100总线设备编址器对环境及能源的影响

  LD128EN-100电子编码器产品的壳体为塑料注塑而成,无污染。

四、LD128EN-100电子编码器液晶指示说明

  液晶由4位数字组成,如图1

LD128EN-100电子编码器液晶指示说明

图1 液晶状态显示

  液晶上第4位表示状态:显示字母表示编址器的功能;显示P时为写总线设备的地址;显示C时为读总线设备的地址;显示L时为写总线设备的类型,显示E时为读总线设备的类型;显示“3”时为写总线漏电设备的“通道教”;显示“4”时为读总线漏电设备的“通道数”;显示“9”时为写总线消火栓设备的反馈地址,显示“7”时为读总线消火栓设备的反馈地址。
液晶上第3位表示读出或要写入地址的百位,液晶上第2位表示读出或要写入地址的十位:液晶上第1位表示读出或要写入地址的个位。
液晶的右方有三个小箭头,为移位标记,当它在最下方时表示可以对个位加减;在中间时表示可以对十位加减;在最上端时表示可以对百位加减。

五、编址器面板操作说明

  编址器上有7个按键,它们分别是:
“加”按键:可以对个、十、百位进行加操作,每按一下加1。
“减”按键:可以对个、十、百位进行减操作,每按一下减1。
“移位”按键:可以进行移位的功能,每按一下变换一个位置,在液晶上对应右面的三角箭头。
“写”按键:按下后液晶第四位显示P字母。
“读”按键:按下后液晶第四位显示c字母。
“类型”按键:按一下后液晶第4位显示“L”或“E”或“3”或“4”或“7”或“9”;
表示:“L”→写类型;
“E”→读类型;
“3”→写总线漏电设备的“通道数”;
“4”一读总线漏电设备的“通道教”;
“9”一写总线消火牲的反馈地址;
“7”→读总线消火栓的反馈地址;
备注:显示“8”为读编址器的软件版本号功能,按“确定”后显示的数字为软件版本,现为170,表示编址器的软件版本是V1.70。
“确认”按键表示对操作的确认。

六、结构特性

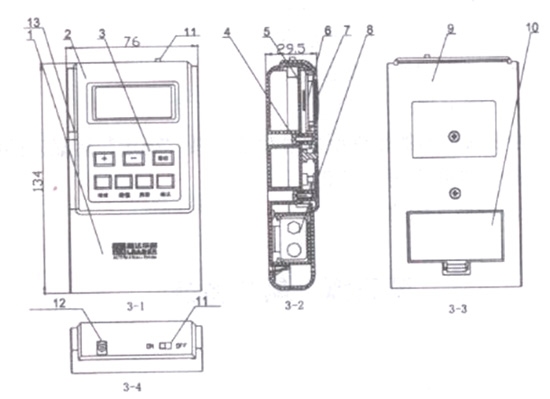

  LD128EN-100电子编码器结构图如图2所示:

LD128EN-100电子编码器结构图

图2 LD128EN-100电子编码器结构图

  外形尺寸为:76*134*29.5(单位:mm)
1、中壳
2、上盖
3、按键膜
4、平端自攻螺钉M3*10
5、线路板
6、液晶屏
7、透明盖
8、电池
9、底壳
10、电池盖
11、开关
12、二总线插孔
13、备用二总线插座

相关商品
全部评论
匿名用户2021-05-20
管理员:我这边有个项目烟感安装在屏蔽机房里,屏蔽机房释放的信号对烟感有干扰,烟感的巡检信号的带宽是多少数值,
回复:
一般产品参数里没有标注这参数,参考了一个品牌的烟感参数是10V/m(80MHz···1GHz)。
2021-05-20
匿名用户2018-06-06
模块怎样编
回复:
编码线夹在模块主体(不要夹底座)的信号线端子,编码器的操作和编烟感一样的。
2018-06-06
匿名用户2018-04-05
为什么读地址和写地址,都是000
回复:
那肯定是出问题了。详细可电话联系下400-928-6119,看看能否为你解决问题。
2018-04-05
匿名用户2017-11-10
模块编上码为啥主机带不上点为什么电压正常
回复:
控制器调试完成了吗?可以联系供应商,如采购我们当宁消防网的可以联系我们的售后工程师,电话400-928-6119
2017-11-10
匿名用户2017-10-26
写总线漏电设备通道数是什么意思
回复:
那是电气火灾监控系统中用到的。
2017-10-26
