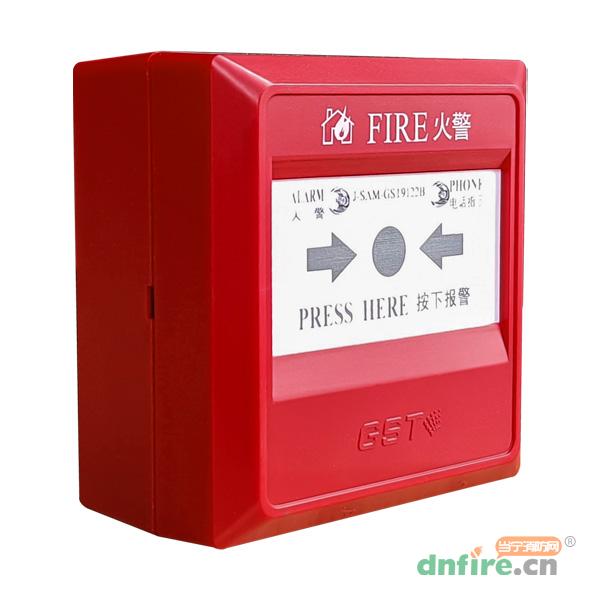

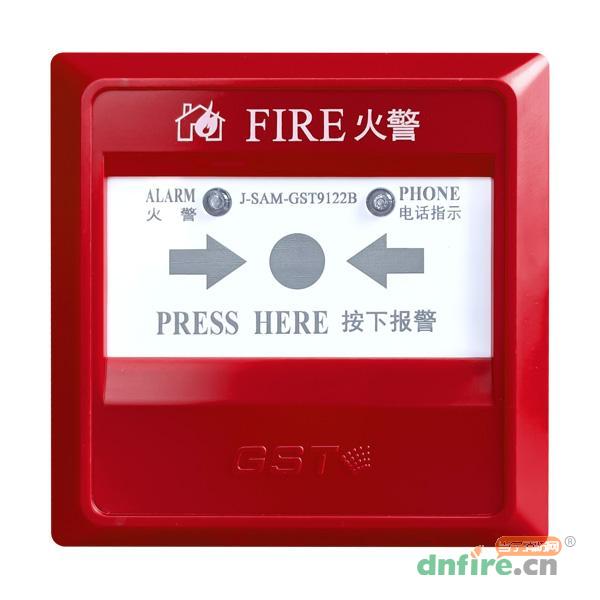

J-SAM-GST9122B手动火灾报警按钮
含插口
品       牌:
证       书:
价       格:
媒体价    ¥0.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 海湾GST
进入品牌页
关注
类似产品
 GST-LD-8304消防电话接口
 JB-QG-GST5000H高能火灾报警...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

取代原产品J-SAM-GST9122A手动火灾报警按钮

J-SAM-GST9122B手动火灾报警按钮详情图1J-SAM-GST9122B手动火灾报警按钮详情图2

一、J-SAM-GST9122B手动火灾报警按钮特点

  J-SAM-GST9122B手动火灾报警按钮/消防电话插孔(以下简称报警按钮)安装在公共场所,本报警按钮含消防电话插孔。当人工确认发生火灾后,按下报警按钮上的按片,即可向控制器发出报警信号,控制器接收到报警信号后,将显示出报警按钮的编码信息并发出报警声响,将消防电话分机插入电话插孔即可与电话主机通讯。本手动火灾报警按钮主要具有以下特点:

  (1)新型插拔式卡接结构,安装、拆卸简单方便,按片在按下后可用专用工具复位。

  (2)报警按钮动作机构采用独特设计,抗灰尘能力强。

  (3)集成消防电话功能,减少设备安装,采用φ6电话大插孔,方便紧急情况下使用。有良好的抑制能力。

  (4)采用32位ARM微处理器实现信号处理,用数字信号与控制器进行通信,工作稳定可靠,对电磁干扰有良好的抑制能力

  (5)地址码为电子编码,可现场改写。

二、J-SAM-GST9122B手动火灾报警按钮参数

  (1)工作电压:

  信号总线电压:24V允许范围:16V~28V

  (2)工作电流:

  监视电流≤0.3mA

  报警电流≤0.9mA

  (3)启动零件型式:可重复使用型

  (4)启动方式:人工按下按片

  (5)复位方式:用专用钥匙复位

  (6)指示灯:火警,红色,正常巡检时约3s闪亮一次,报警后点亮;电话指示,红色,约5s闪亮一次

  (7)编码方式:电子编码,编码范围在1~242之间任意设定

  (8)线制:与控制器采用无极性信号二总线连接,与GST-LD-8304采用二线制连接

  (9)使用环境:

  类型:户内

  温度:-10℃~+55℃

  相对湿度≤95%,不凝露

  (10)外形尺寸:91mm×91mm×45.5mm(带底壳)

  (11)外壳防护等级:IP40

  (12)壳体材料和颜色:ABS,红色

  (13)重量:约128g(含底壳)

  (14)安装孔距:60mm

三、J-SAM-GST9122B手动火灾报警按钮接线

  手动火灾报警按钮外形示意图如下

22示意图

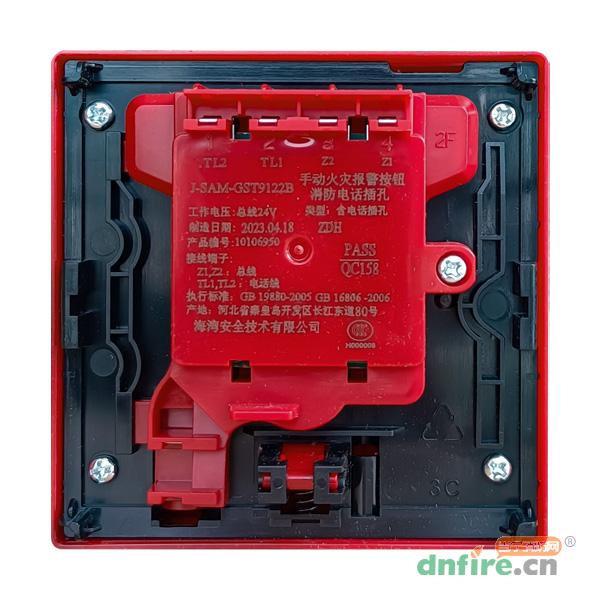

  手动火灾报警按钮的外接端子示意图如下

22端子

  其中:

  Z1、Z2:无极性信号二总线接线端子。

  TL1、TL2:与GST-LD-8304连接的端子。

  布线要求:信号Z1、Z2采用耐火RVS双绞线,截面积≥1.0mm2;消防电话线TL1、TL2采用耐火RVVP屏蔽线,截面积≥1.0mm2。

  应用方法

  作为手动火灾报警按钮使用时,将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上即可。作为手动火灾报警按钮及消防电话插孔使用时,将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上,同时将报警按钮的TL1、TL2端子与GST-LD-8304消防电话模块连接,如图2-6所示(最末端报警按钮的TL1、TL2接线端子接4.7kΩ终端电阻)。

布线



商品属性
[品牌] 海湾(GST)
[型号] J-SAM-GST9122B
[类型] 含电话插孔
[工作电压] 信号总线电压:24V,允许范围:16V~28V
[工作电流] 监视电流≤0.3mA,报警电流≤0.9mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 91mm×91mm×45.5mm(带底壳)
[防护等级] IP40
[重量] 约128g(含底壳)
[复位方式] 钥匙复位
[按片颜色] 白色
[名称] 手动火灾报警按钮
[重复使用] 可以
[工作温度] -10℃~+55℃
[工作湿度] ≤95%,不凝露
[报警电流] ≤0.9mA
