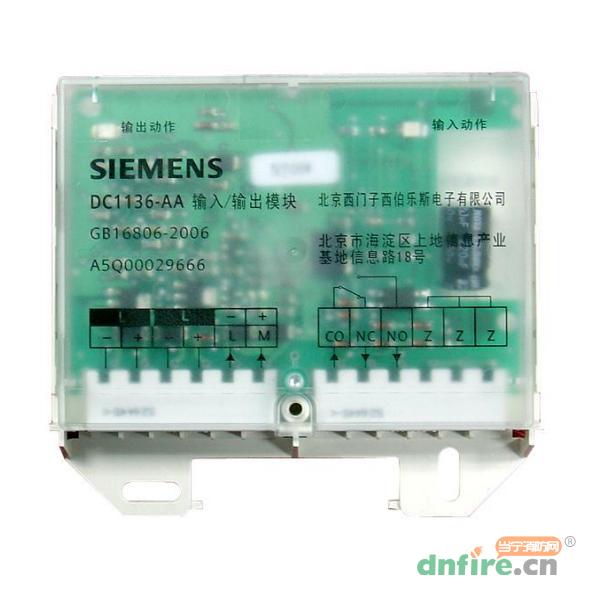

一、DC1136-AA输入/输出模块概述

　　DC1136-AA输入/输出模块与620/1131系列探测器一起应用于模拟量编址两总线火灾报警系统中，配合S11控制器使用。

　　模块内部的常开输出触点用于对建筑物内部的各种现场消防设备进行控制。当现场设备确已动作时，模块将设备的常开无源触点信号传送到控制器。

二、DC1136-AA输入/输出模块工作原理

　　模块接到来自控制器的动作指令后，由其常开触点来控制现场消防设备。

　　现场设备动作后送一无源常开回答信号给模块，模块收到信号后将其传送给控制器。

三、DC1136-AA输入/输出模块特点

　　模块中有一组输出触点，其中包括常开点NO、常闭点NC、转换点CO。触点负载为AC/DC 30V/1A，用来控制消防泵、喷淋泵、卷帘门、防火门、各种风机、排烟阀、电梯迫降等需要返回设备动作信号的现场设备。

　　有回答信号输入，以此来确认现场设备是否动作。

　　可靠性高，内部采用高可靠性专用集成电路。

　　采用自适应编址方式，模块不设编码开关，避免人为造成差错。

　　每个模块内部都有短路隔离开关。当回路中任一点发生短路时，短路点两边的隔离开关自动将其隔开，确保系统正常运行，并能准确地判断短路点。

四、DC1136-AA输入/输出模块技术参数

型号	DC1136-AA
名称	输入/输出模块
品牌	西门子
输入线路阻抗	≤20Ω
端子连线的截面积	0.2～1.5mm2
负载因子	IMK=2，ITK=1
触点负载	AC/DC 30V/1A
工作温度	-10℃～+60℃
贮存温度	-30℃～+75℃
相对湿度	≤95%

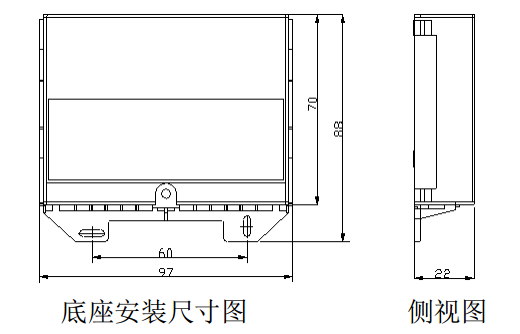

五、DC1136-AA输入/输出模块安装及外形尺寸

　　DC1136-AA输入/输出模块的电子部件和端子是整体的，应先安装后接线。

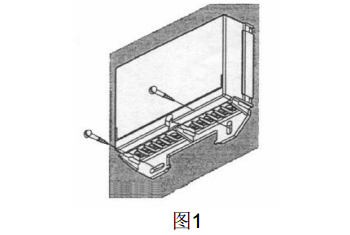

　　如图1所示，DC1136-AA输入/输出模块可以直接安装在墙壁上或天花板上，也可以安装在预埋接线盒上，用两颗螺钉进行固定，安装孔中心距离应为60±4mm。如果接线和端子不宜外露，应将模块安装在事先固定在墙上的通用或专用盒（箱）内。

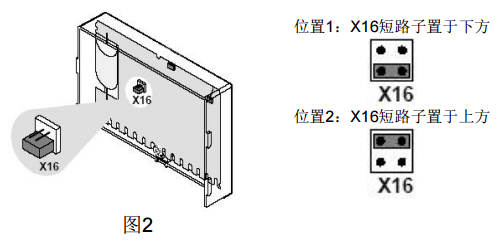

　　在工程调试期间，可以将X16短路子置于位置2（出厂时设置于位置1）（如图2），这样模块将不再监视输出线路故障，以方便工程调试。请务必在调试结束后将短路子恢复至位置1，以监视输出线路故障。

六、DC1136-AA输入/输出模块接线图

　　输出端常开触点（NO、CO）接消防设备的控制端；输入端(L、M)接消防设备的回答端，回答信号必须无源常开触点。

　　将探测总线连接在四个端子上，注意极性。

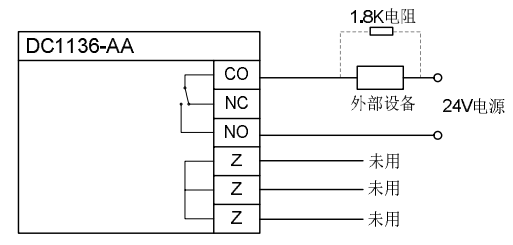

　　模块的CO、NO端与受控设备的控制端相连，如果受控设备的内阻大于2KΩ，需在受控设备控制端并联一只1.8 KΩ终端电阻。

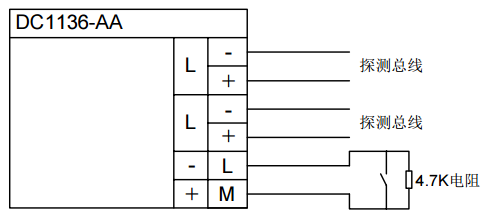

　　模块的L、M端与受控设备的回答端相连，需在受控设备回答端并联一只4.7KΩ终端电阻。
