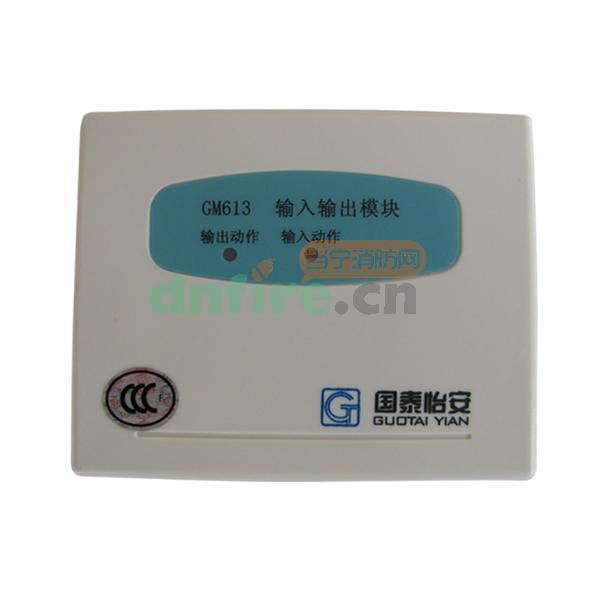

一、GM613输入/输出模块概述

　　GM613智能输入输出模块用于将现场各种单个动作并有动作返回的被动型设备如排烟阀、送风阀、卷帘门等接入到联动控制器的联动总线上。
发生火警时，控制器通过GM613输入输出模块启动需要联动的外控设备，设备动作后，其常开输出触点闭合(或常闭触点断开)，模块将此开关信号转换成报警信号，通过总线向联动控制器发出设备动作回答信号。

二、GM613输入/输出模块技术参数

型号	GM613
工作电压	直流24V
监视电流	≤0.8mA
报警电流	≤2.0mA
动作指示灯	红色
回答指示灯	绿色
触点容量	2A 30VDC
环境温度	-10～+50℃
相对湿度	≤95%(40±2℃)
外形尺寸	长×宽×高=100mm×80mm×34.9mm

三、GM613输入/输出模块用途及特点

　　●具有脉冲启动和电平启动两种功能
●作为无源输出使用时，不用单独外接电源线。
●输出端可以设置成有源或无源两种输出方式，输入端可以设置成常开、常闭和无回答三种方式。
●通过设置可选择对消防设备连线进行开路和短路故障的检测。
●满足GB16806-2006及GB/T19001-2000国标要求。


四、GM613输入/输出模块外形尺寸

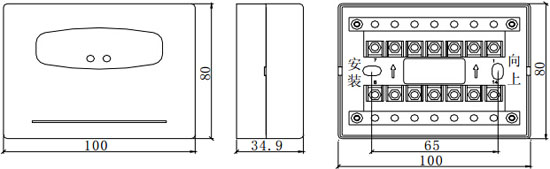

GM613输入/输出模块外形尺寸图

五、GM613输入/输出模块编码方式

　　GM613智能输入输出模块采用电子编码，可利用国泰公司生产的GS601型电子编码器进行现场编码，编码时将编码器的红色夹子与模块的“L+”端相连，黑色夹子与模块的“L-”端相连，地址值在1～127范围内。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	国泰怡安
[型号]	GM613
[名称]	输入/输出模块
[工作电压]	直流24V
[环境温度]	-10℃～+50℃
[环境湿度]	≤95%(40±2℃)
[尺寸]	长×宽×高=100mm×80mm×34.9mm
[静态电流]	≤0.8mA
[报警电流]	≤2.0mA
