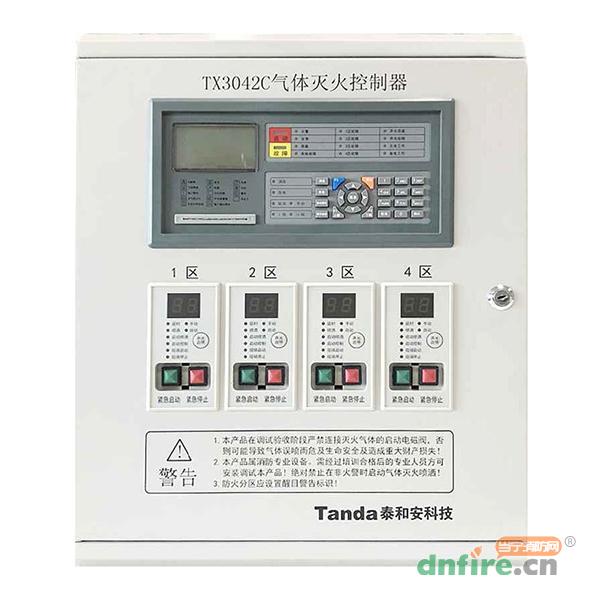

一、TX3042C气体灭火控制器概述

　　TX3042C气体灭火控制器（简称控制器）执行国家标准GB 16806-2006《消防联动控制系统》的要求。是泰和安推出新一代气体灭火功能的智能控制器。采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。

　　TX3042C控制器可与泰和安生产的T3系探测器、声光警报器、紧急启停按钮、放气指示灯、输入模块、输入/输出模块等现场外部器件组成独立的小系统，可与泰和安火灾报警控制器（联动型）联网，接收火灾报警信息实现了手自动控制气体灭火功能。

二、TX3042C气体灭火控制器特点

　　1）采用中文LCD显示，操作简单易懂，采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等优点。

　　2）通讯总线采用无极性二总线设计，接线方便简洁，并保证系统可靠性。

　　3）具有重码检测功能。

　　4）可带最大4组无极性二总线、电磁阀驱动输出端子、联动电源输出端子输出。

　　5）具有CAN总线通讯接口端子，可与火灾报警控制器(联动型)连接实现联网通讯，可选配RS485通讯板实现第三方输出功能。

三、TX3042C气体灭火控制器技术参数

工作电压	AC220V 50HZ（AC187V～AC242V）
通讯方式	二总线通讯
功耗	控制器总带载≤150W
总线协议	T3协议
系统容量	最大容量4个气体灭火分区，每区最大128地址点
带载能力	单区气体阀门驱动电流≤1.8A，单区联动电源带载≤1A，控制器总带载≤6A
备用电池	12V/7AH 2节
液晶屏规格	128×64点，可同屏显示32个汉字信息

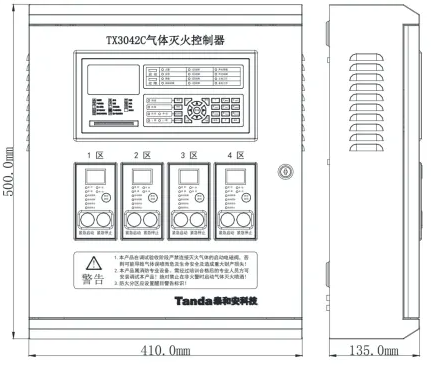

尺 寸	410.0mm×135.0mm×500.0mm
使用环境	工作温度：0℃～+40℃ 相对湿度：≤95%RH（不凝露）
外形尺寸	410.0mm×135.0mm×500.0mm（长×宽×高）
安装方式	壁挂安装
符合标准	GB 16806-2006《消防联动控制系统》

四、TX3042C气体灭火控制器接线说明

TX3042C气体灭火控制装置现场布线图

　　1、A、B为485通讯线，用于和火灾报警控制器联机。

　　2、L（1～4）+、L（1～4）-为无极性二总线端子，推荐采用RVS-2×1.5mm2线布线。连接感烟探测器、感温探测器、紧急启停按钮、放气指示灯、声光警报器、输入输出模块、手动报警按钮等设备的总线端子。

　　3、24V+、24V-为联动电源输出端子，每个分区最大输出电流1A。推荐采用正极红色，负极黑色的BV-2×2.5mm2线布线，现场布线时应考虑长线产生的电压降。连接声光警报器，输入输出模块等设备的联动电源输入端子。模块设备反馈信号推荐采用RVS-2×1.0mm2或1.5mm2线布线。

　　4、D（1～4）+、D（1～4）-为气体灭火终端模块端子，推荐采用BV-2×2.5mm2线布线。

五、TX3042C气体灭火控制器设备列表

　　01～20感烟探测器

　　21～40感温探测器

　　41～45紧急启停按钮

　　46～50放气指示灯，当阀门动作后46～50放气指示灯亮

　　51～52声光警报器1组

　　89～91声光警报器2组
　　满足下列条件之一时51～52，89～91声光警报器有输出：
　　1）感烟探测器报警

　　2）感温探测器报警

　　3）按下手动报警按钮

　　4）按下紧急启动按钮

　　5）按下控制装置面板启动按钮

　　53～55声光警报器3组，当阀门动作后53～55声光警报器有输出

　　92～93声光警报器4组，当阀门动作后92～93声光警报器有输出

　　56～59输入模块，监视气体喷洒反馈，接钢瓶电磁阀动作的反馈信号.

　　60～65探测器接口模块或者输入模块(接非编码设备报火警，但不参与联动)

　　66～75手动火灾报警按钮
　　76～83输出模块，满足下列条件之一时76～83输出模块有输出：
　　1）感烟探测器和感温探测器同时报警

　　2）按下紧急启动按钮或TX3042B控制装置面板启动按钮

　　84～85输出模块，满足下列条件之一时84～85输出模块有输出：

　　1）感烟探测器报警

　　2）感温探测器报警

　　3）按下手动报警按钮

　　4）按下紧急启动按钮

　　5）按下控制装置面板启动按钮

　　86输出模块，控制装置火警时86输出模块有输出（所有分区的86输出模块都有输出）

　　87输出模块，控制装置气体喷洒启动输出后87输出模块有输出（所有分区的87输出模块都有输出）

　　88输出模块，控制装置故障时88输出模块有输出（所有分区的88输出模块都有输出）

　　94～100自定义

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[名称]	气体灭火控制装置
[容量]	最大容量4个气体灭火分区，可自由选择气体灭火分区，每区100个回路地址点
[外形尺寸]	410.0mm×500.0mm×133.0mm
[安装方式]	壁挂安装
[温度]	0℃～+40℃
[相对湿度]	≤95%RH，不凝露
[型号]	TX3042C
