GST-QKP04气体灭火控制器
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥37500.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 海湾GST
进入品牌页
关注
类似产品
 GST-QKP01气体灭火控制器
 GST-QKP04/2气体灭火控制器
 LD5500EN气体灭火控制盘(入柜式)

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

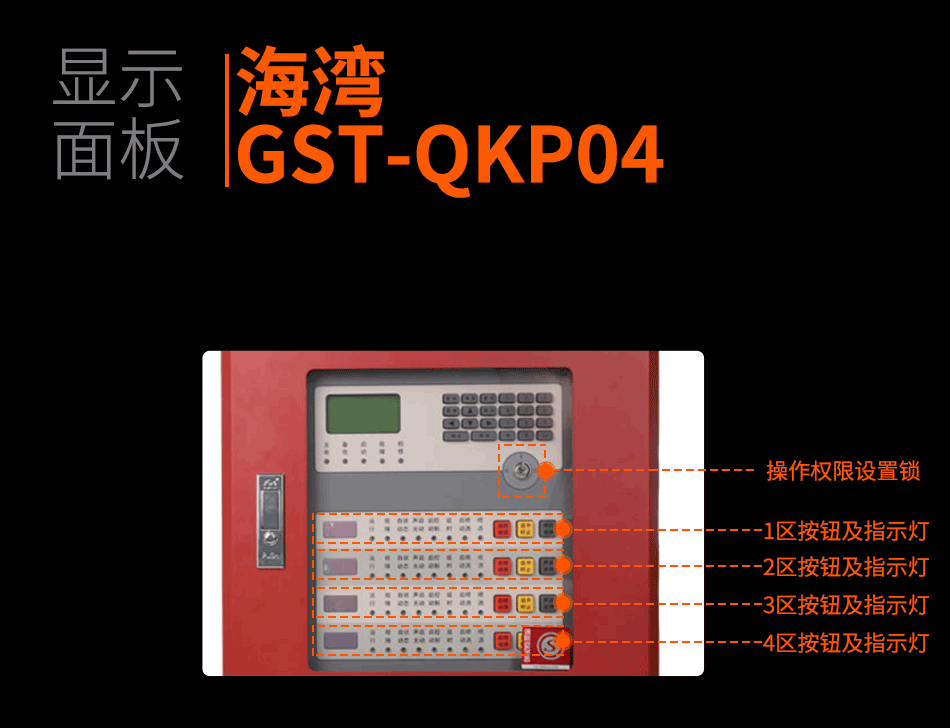

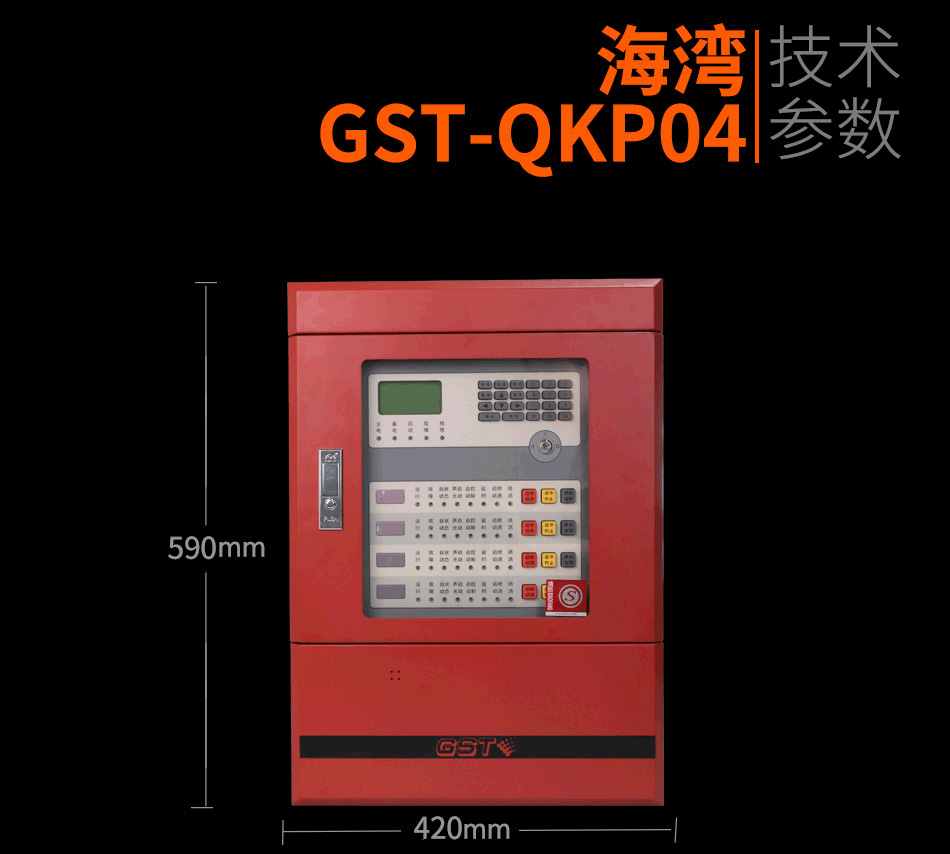

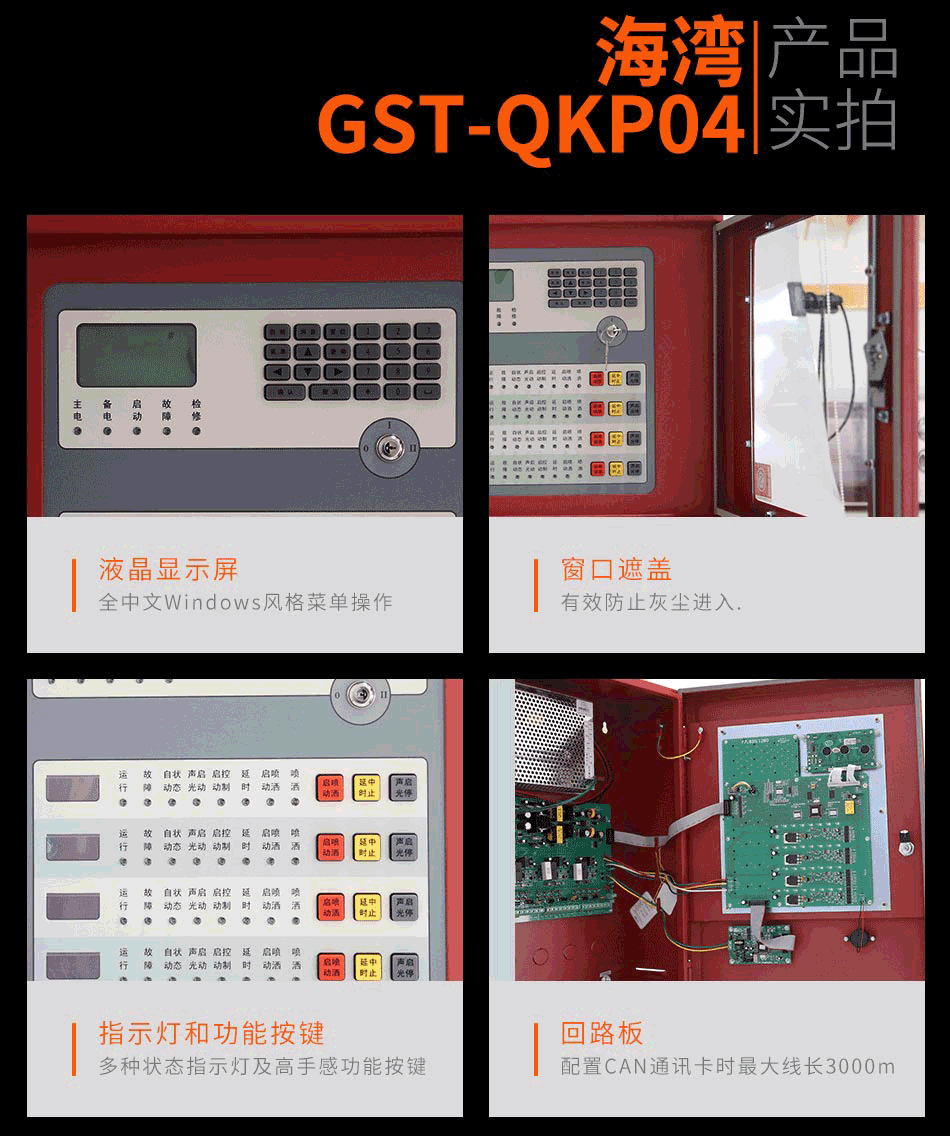

GST-QKP04气体灭火控制器技术参数GST-QKP04气体灭火控制器技术参数GST-QKP04气体灭火控制器显示面板GST-QKP04气体灭火控制器产品特点 GST-QKP04气体灭火控制器产品实拍

一、GST-QKP04气体灭火控制器概述:

GST-QKP04气体灭火控制器是海湾公司为适应工程设计的需要而开发的,具有气体灭火控制功能,可实现4个防火区的气体灭火控制;本产品为典型的气体灭火控制装置,可配接紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等,有联网功能,可与海湾公司的各种火灾报警控制器(联动型)配套使用,组成火灾报警和气体灭火控制系统。

二、GST-QKP04气体灭火控制器功能:

  1.能控制实现气体灭火设备的启动喷洒
2.收到启动控制信号后能启动现场的区域讯响器报警、自动显示延时且指示延时时间、并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能。
3.延时启动的延时时间在0~30秒连续可调。
4.具有手自动转换功能,可分别设置手动和自动工作方式。
在自动工作方式下,可实现火灾报警联动启动气体灭火。
在手动工作方式下,只能进行火灾报警,不能联动启动气体灭火,只能通过【启动】按键和现场紧急启动按钮才能启动气体灭火。
系统的手动和自动工作方式的设置可以通过现场的手自动转换开关实现,也可在GST-QKP04上进行设置,系统的手自动状态决定于最后一次设置操作,且系统的手自动工作方式以设备上的工作方式指示灯的指示为准。
注意:手动工作方式只适于保护区有人时使用;保护区无人时应使用自动工作方式。
5.自身带有备电,在主电缺失时可自动进入备电运行状态;能给备电充电并有备电保护功能。
6.具有信息记录、查询功能,可保存最后的999条记录。

GST-QKP04气体灭火控制器特点:

1.配置灵活、可靠性高
  采用海湾成熟的总线技术实现与现场控制和报警设备的连接,紧急启/停按钮、用于指示喷洒的气体喷洒指示灯、区域讯响器和手自动转换开关等设备均可方便的连接到GST-QKP04上,布线简单方便且配置灵活。
鉴于气体灭火系统的特殊性,采用了可靠的设计方法,以故障导向为安全原则进行产品设计,并经过了严格测试,使产品具有了极高的可靠性。
2.功能强、控制方式灵活
  GST-QKP04为一个完全开放的系统,可与火灾报警控制器(联动型)联网通信实现远程监控。
3.窗口化、汉字菜单式显示界面
  采用窗口化菜单式命令,增加了每屏中所包含的信息量,当有多种类型的信息存在时,通过查询功能和箭头键操作可以方便的看到各种全面细致的显示信息,汉字菜单做到了明白易懂、方便直观,通过简单的操作(选择数字或移动光条)就可实现系统提供的多种功能。
4.模块式开关电源
  供电电源为低压开关电源,对主、备电均作稳压处理,保证低压时系统仍能正常工作。充电部分采用开关恒流定压充电,保证输入AC187V对电池的可靠快速充电。
具有备电保护功能:备电供电时,当备电电压低于DC19V时系统将自动切断备电。
GST-QKP04可带4个区的气体灭火设备,实现对4个防护区的保护; GST-QKP04最多可以同时启动2个区的气体灭火设备释放灭火剂进行灭火。

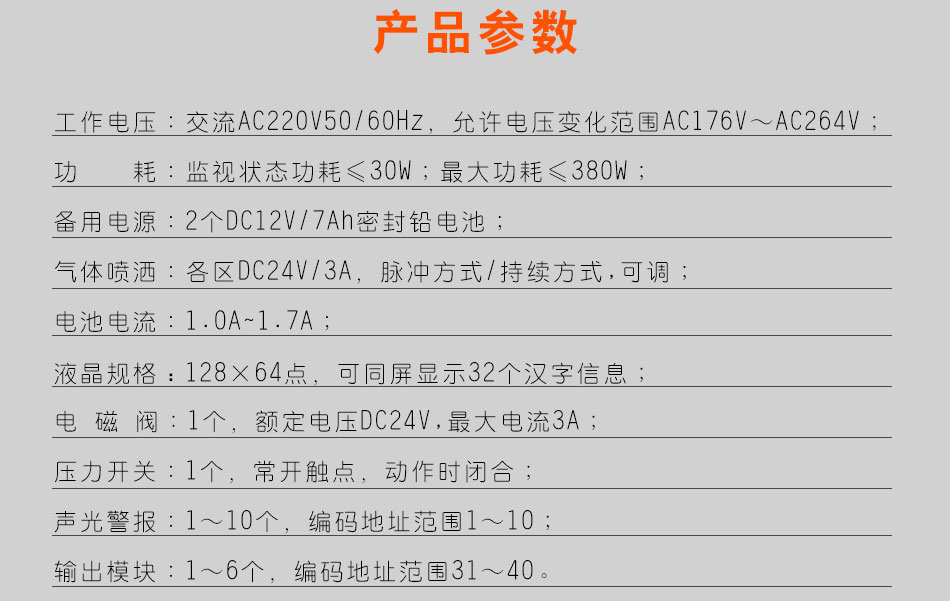

四、GST-QKP04气体灭火控制器主要技术指标

  (1)工作电压:交流AC220V50/60Hz,允许电压变化范围AC176V~AC264V;
(2)功耗:监视状态功耗≤30W;最大功耗≤380W;
(3)备用电源:2个DC12V/7Ah密封铅电池;
(4)气体喷洒输出:各区DC24V/3A,脉冲方式/持续方式,可调;
(5)电池充电电流:1.0A~1.7A;
(6)液晶屏规格﹕128×64点,可同屏显示32个汉字信息;
(7)容量
GST-QKP04可带4个区的气体灭火设备,实现对4个防护区的保护;GST-QKP04/2可带2个区
的气体灭火设备,实现对2个防护区的保护。其中每个区所带设备及数量如下:
电磁阀:1个,额定电压DC24V,最大电流3A;
压力开关:1个,常开触点,动作时闭合;
声光警报器:1~10个,编码地址范围1~10;
气体喷洒指示灯:1~6个,编码地址范围11~20;
紧急启/停按钮和手自动转换开关:共1~10个,编码地址范围21~30;
输出模块:1~6个,编码地址范围31~40。

五、GST-QKP04气体灭火控制器结构特征、安装与布线

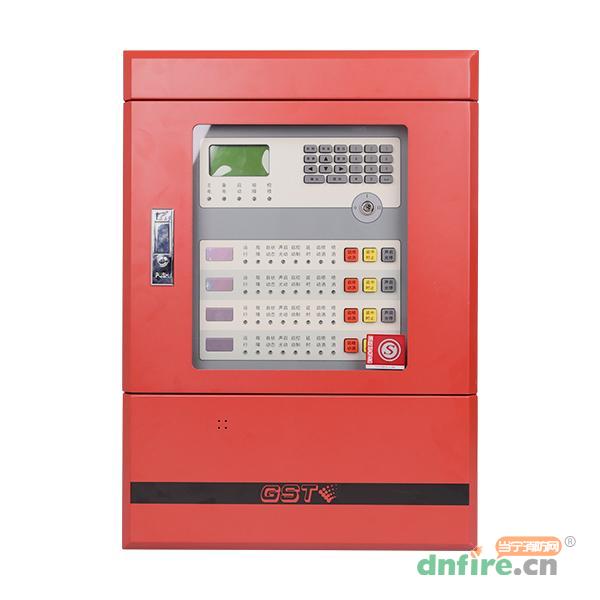

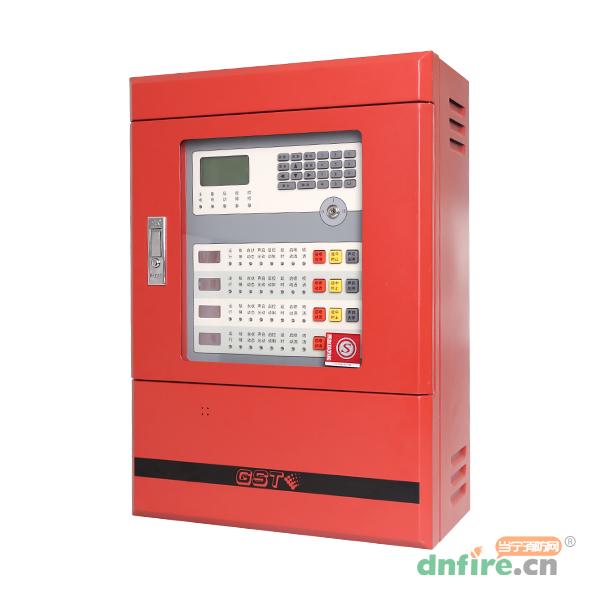

GST-QKP04气体灭火控制器的外形示意图如图所示。


GST-QKP04气体灭火控制器

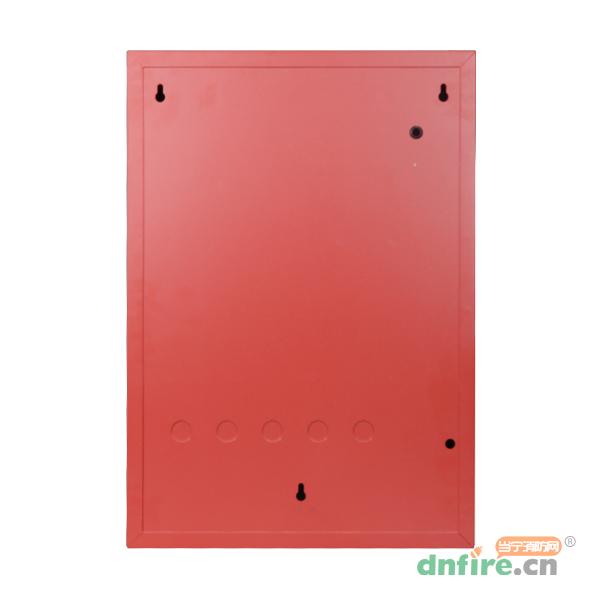

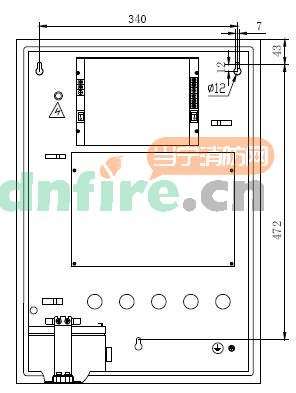

气体灭火控制器采用壁挂式安装,安装尺寸如图所示。用3 个M6 的膨胀螺栓将GST-QKP04固定在牢固的墙壁上,膨胀螺栓的水平间距为340mm,高度相距472mm。

GST-QKP04气体灭火控制器

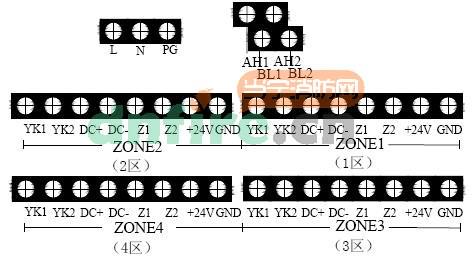

气体灭火控制器外接端子如图所示。

GST-QKP04气体灭火控制器

其中:
L、G、PG:交流220V接线端子。
AH1、BL1/AH2、BL2:连接火灾报警控制器(联动型)的通讯总线端子。
Z1、Z2:各区的总线输出端子,连接紧急启/停按钮、声光警报器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备。
+24V、GND:各区的辅助电源输出端子,为现场的系统设备如声光警报器、气体喷洒指示灯和输出模块供电。
DC+、DC-:各区灭火气体启动电磁阀的驱动信号输出端子,平时该端子间输出电压小于DC0.7V,启动时输出DC24V电压且最大2A的信号。终端匹配电阻为4.7kΩ/0.25W。
YK1、YK2:各区气体释放反馈信号输入端,应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。
布线要求:
各区通信总线(Z1,Z2)和电源输出(+24V,GND)连接线应选用截面积≥1.0mm2的双绞线,最长不超过500m,导线电阻应小于5Ω。
各区驱动钢瓶输出端(DC+,DC-)连接线应选用截面积≥1.5mm2RV线。如果电缆长度大于50m,则选用截面积≥2.5mm2RV线。应计算线损压降、保证电磁阀的最低工作电压。
各区喷洒反馈信号输入端(YK1,YK2)连接线应选用截面积≥1.0mm2RV线。
外接通讯连线应选用截面积≥1.0mm2双绞线,配置CAN通讯卡时最大线长不超过3000m。
交流电源线应采用耐压750V以上的三芯绝缘线。
机壳接地线宜用4mm2的铜导线,接地电阻应小于4Ω。

商品属性
[型号] GST-QKP04
[名称] 气体灭火控制器
[别名] GST-QKP04控制器
[品牌] 海湾(GST)
[备电] DC24V
[安装方式] 壁挂式
[环境温度] -10℃~+50℃
[环境湿度] ≤95%,不结露
[重量] 25kg
[尺寸] 宽420mm×厚200mm×高590mm
海湾消防说明书大全-2021年更新 2021-07-16
三星事故1死2伤,竟是气体灭火系统出了问题! 2018-09-10
气体灭火系统的三大消防验收检查 2018-08-03
气体灭火报警联动控制系统组成及形式 2017-07-24
消防气体灭火系统的组成 2016-09-18
QKP系列气体灭火控制器调试 2016-06-29
GB50016-2014《建筑设计防火规范》正式版 2014-09-26
消协发布消费警示:不要选购万用孔插座和两芯插座 2014-05-07
消防报警系统不再独立工作 火灾探测技术革新在眼前 2014-04-30
火灾自动报警系统设计规范GB50116-2013正式发行稿 2014-03-31
工程报价便捷获取入口 2014-03-31
气体灭火系统设计规范 2013-10-12
气体灭火系统维护与保养 2013-09-09
各类消防设施的灭火基本原理及适用范围介绍 2013-01-30
浅论气体灭火系统组成、功能及维修保养 2013-01-07
海湾气体灭火控制器 2012-12-26
新GST-QKP04气体灭火控制器3C认证证书-2012年03月12日版 2012-12-26
解析气体灭火系统设计中的使用术语 2012-09-13
气体灭火控制器的介绍 2012-07-17
GST-QKP04气体灭火控制器3C认证证书 2011-08-19
GST-QKP04-2气体灭火控制器检测报告 2011-08-16
GST-QKP01气体灭火控制器可以实现几个区域的火灾报警? 2011-05-04
气体灭火控制器的几种控制方式 2011-05-04
海湾气体灭火控制器的功能大全 2011-04-28
海湾气体灭火控制器的功能 2011-04-27
气体灭火控制器的手动控制操作和自动控制操作 2011-04-27
气体灭火控制器的机械应急手动操作指南 2011-04-27
气体灭火控制盘和气体灭火控制器的区别 2011-04-13
浅谈气体灭火控制器的工作原理 2011-04-13
海湾(GST)气体灭火控制器 2011-04-13
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(9)

    匿名用户评论等级: 5

    那个知道GST-QKP04控制器系统进入原始密码是好多?

    管理员:

    说明书上是显示的******,不知道是不是就*号键还是代表什么数字,你可以试下6个*看看。还有网友反馈060708,你也可以试试看。如还有问题,可以联系供应商需求下帮助

    2022-04-13 14:54:31

    匿名用户评论等级: 5

    四个区比如三个无管网,一个有管网,分布在多个楼层可以吗

    管理员:

    看保护区需要接线距离,是可以的。详细可以咨询客服电话400-928-6119

    2021-08-31 02:23:12

    匿名用户评论等级: 5

    GST-QKP04气体灭火控制器 四个分区,每个分区都要单独拉:信号线、电源线、电磁阀线、压力开关线吗?能拉一组,主机串起来行吗?

    管理员:

    不可以的,每个区的独立的

    2020-02-28 22:48:18

    匿名用户评论等级: 5

    能和其它品牌的火灾报警控制器(联动型)配套使用吗

    管理员:

    不一定可以的哦,有兼容性问题,可以联系我们400-928-6119,根据现场情况看

    2019-02-26 15:02:39

    匿名用户评论等级: 5

    贵公司在重庆地区有GST-QKP04气体灭火控制器的销售点吗?

    管理员:

    您好!你可以与我们重庆分公司联系!感谢你对我们的支持,祝您购物愉快!

    2013-02-05 17:47:46

    匿名用户评论等级: 5

    GST-QKP04气体灭火控制器是具有联网功能的,我就在当宁消防重庆办买了一套,现在运行的很不错呢

    管理员:

    恩是的,当宁的产品质量绝对是有保证的。

    2013-01-17 18:23:07

    匿名用户评论等级: 5

    想咨询一下这台控制器有打印功能没有?

    管理员:

    这个问题你可以咨询一下我们的技术人员。一般的控制器是有这功能的,不过这款图片上哈真没发现,kkkk

    2012-09-06 21:33:54

    安安评论等级: 5

    气体灭火控制器与火灾报警控制器最长之间连接线为多长?

    2012-08-16 23:52:52

    安安评论等级: 5

    以前用的GST-QKP06的,现在可以换成GST-QKP04吗?

    2012-07-16 17:35:36
