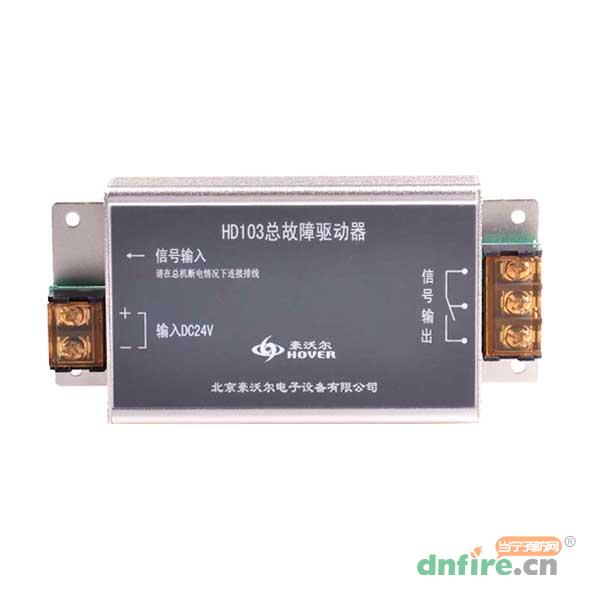

一、HD103电话总机故障信号输出模块基本性能

　　1.HD103可配合豪沃尔总线制消防电话总机HDM3210和HDM3310连接使用，可以用户提供电话系统故障的干接点信号输出。

　　2.产品符合标准《消防联动控制系统》GB16806-2006。

　　3.消防电话总机无电或发生任何故障时，HD103内部动作，输出故障信号，联动系统对消防电话子系统的故障显示或故障声光告警。

　　4.除上述故障外，电话系统常见故障包括：总线故障、分机线路故障、外挂线路故障、记录满故障、录音满故障。

　　5.HDM3210的连接方法：请打开后盖，在B组件上找到XS5并焊接上DDK010插座，用10针排线将HD103和总机的XS5连通。由于B组件上XS5有电源连接线，可为HD103提供电源，用户使用时可选择HD103的电源端子不外加24V电源。

　　6.HDM3310的连接方法：使用带10针插头排线将HD103与HDM3310后面板的扩展口连通，同时，HD103的电源端子上接入DC24V。

二、HD103电话总机故障信号输出模块主要技术指标

项目名称	技术参数
直流供电电压	DC24V±4V
静态工作电流	≤ 20 mA
触点允许电流	≤ 1A
防护等级	P30
使用环境温度	0℃～ 55℃
使用环境相对湿度	≤ 92%RH
外形尺寸	136mm×66mm×27mm
重量	300g
