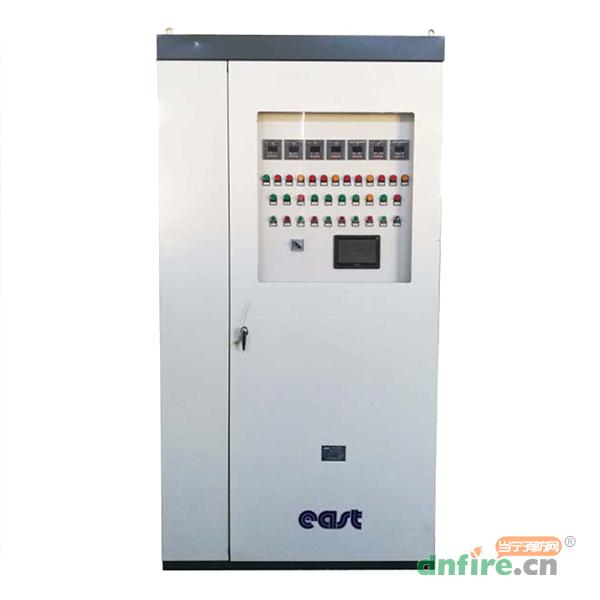

消防电气控制装置（消防泵自动巡检、消防泵控制设备）概述

　　消防电气控制装置DFK-X系列均巳获得中国国家强制性产品认证证书（即CCCF证书）。产品所依据的国家标准为：GB16806-2006《消防联动控制系统》。

　　消防电气控制装置DFK-X系列分为消防电气控制装置（消防泵控制设备）、消防电气控制装置（消防泵自动巡检控制设备）、消防电气控制装置（消防泵自动巡检、消防泵控制设备）、消防电气控制装置（双电源控制设备）。

　　消防电气控制装置（消防泵自动巡检、消防泵控制设备）DFK-X系列控制装置，其消防控制设备与消防巡检于部连接线路少、降低故障率，同时减少现场安装空间。

　　上海东方泵业（集团）有限公司根据多年对水泵及其控制设备的制造经验，由自动控制领域的专家反复论证优化，精心设计而成这一系列产品。该系列产品中的各种型号均具有短路保护等功能，可配合水泵高效、可靠地运行。多年来，我公司的用户遍布全国各地，产品以其性能优异、技术先进、服务周到的特点嬴得了广大用户的赞誉和信赖。

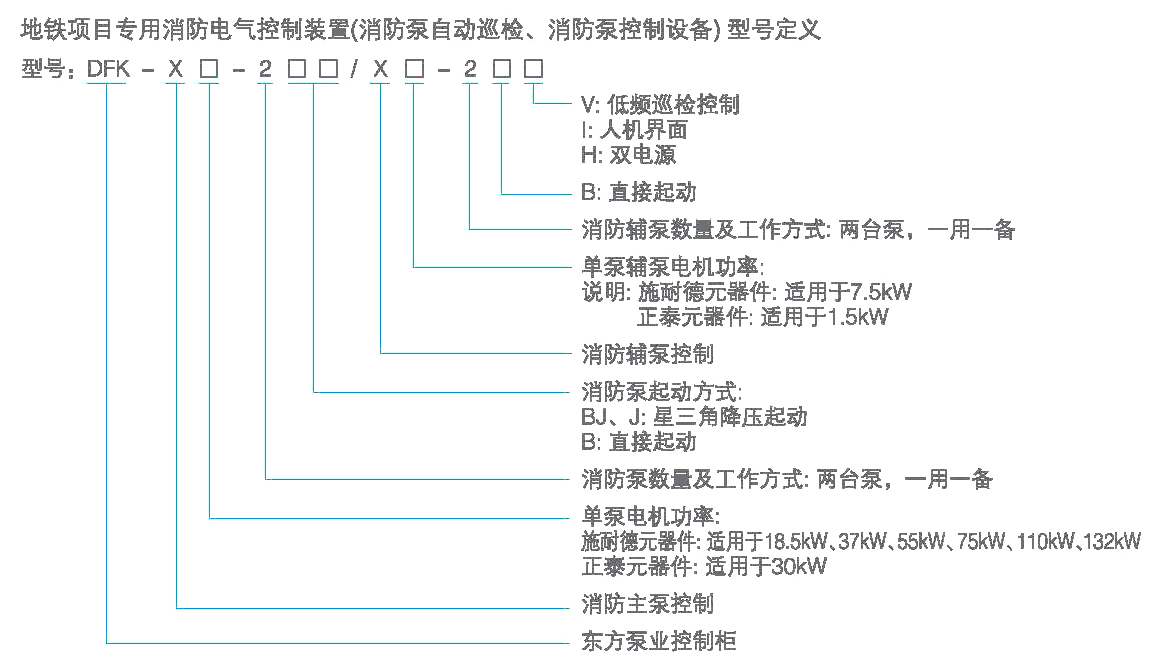

 　　消防电气控制装置（消防泵自动巡检、消防泵控制设备）型号定义

　　举例说明：

　　型号：DFK-X18.5-2B／X7.5-2BVl表示该控制柜用作18.5kW消防主泵、7.5kW稳压泵的控制，均为一用一备，直接起动，具备低频巡检功能。

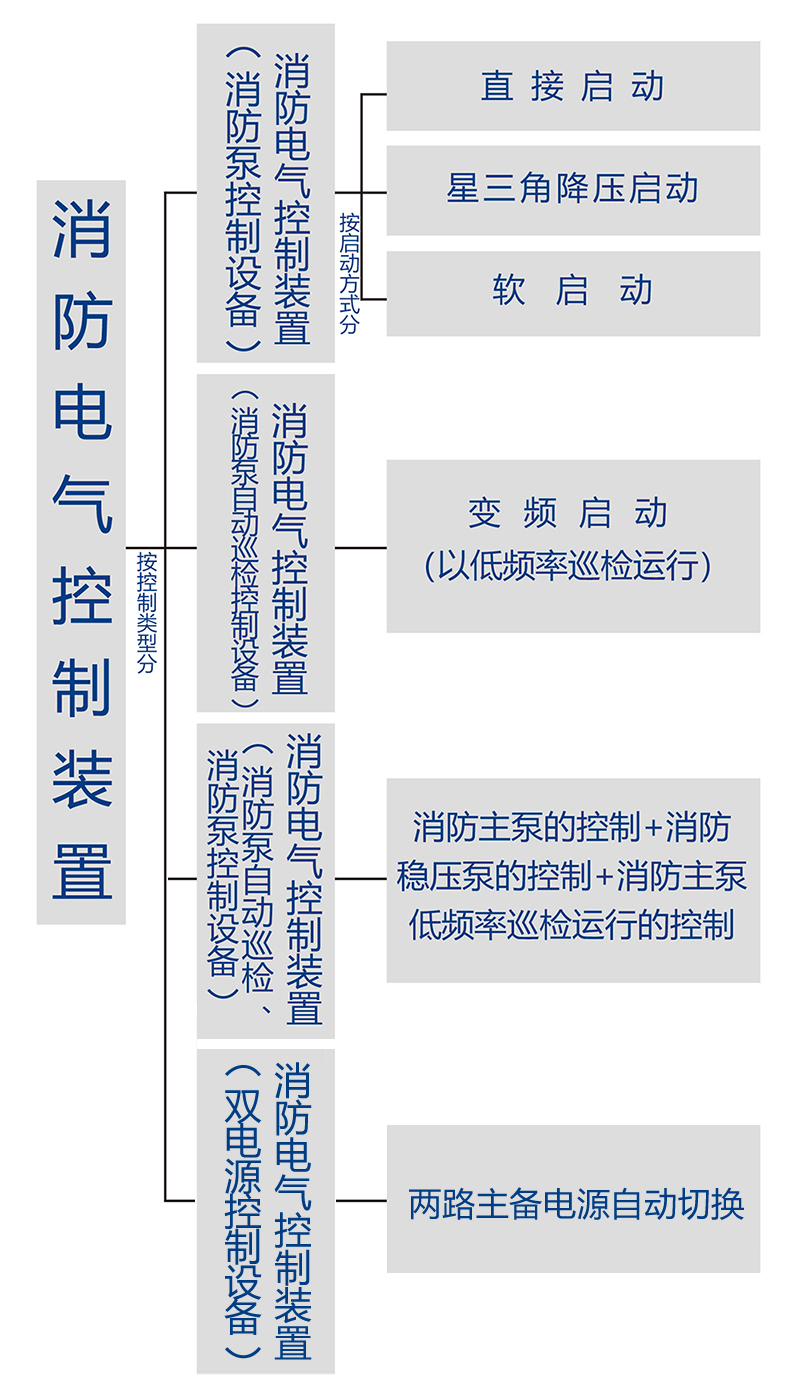

　　消防电气控制装置（消防泵自动巡检、消防泵控制设备）设备分类

　　按控制类型、起动方式分类

　　消防电气控制装置DFK-X系列分为消防电气控制装置（消防泵控制设备）、消防电气控制装置（消防泵自动巡检控制设备）、消防电气控制装置（消防泵自动巡检、消防泵控制设备）、消防电气控制装置（双电源控制设备）。

　　消防电气控制装置（消防泵自动巡检、消防泵控制设备）：消防主泵、稳压泵，均为一用一备，变频器以低频率巡检运行，巡检消防主泵。消防电气控制装置（双电源控制设备）：两路主备用电源间的转换。

　　按水泵台数分类

　　消防电气控制装置(消防泵自动巡检、消防泵控制设备)：

　　一控四：消防主泵、稳压泵均为两台，一用一备，消防主泵根据火灾报警信号自动运行，稳压泵根据压力信号自动运行；根据人机界面上的参数设置，定期对消防主泵进行巡检；当发生火灾信号时，消防主泵会在几秒内立即投入运行，同时稳压泵、低频巡检功能立即退出。

　　消防电气控制装置（消防泵自动巡检、消防泵控制设备）功能说明

　　手动控制功能：

　　手动控制时，由设备面板上起动／停止按钮控制消防泵启／停。选择开关无论处于手动位，还是处于“l主Ⅲ主"或“ll主lV主"状态，均可由面板按钮2SB、1 SB控制l泵启停，按钮4SB、3SB控制ll泵启停，按钮6SB、5SB控制Ⅲ泵启停，按钮8SB、7SB控制lV泵启停。

　　自动控制功能：

　　选择开关处于自动位时，即转换开关置于“l主Ⅲ主"或“ll主lV主’’时，可以通过以下方式启停消防主泵：

　　受消防中心控制：当控制装置接收到消防联动信号时可启“l#泵"或“ll}}泵"，同时稳压泵停止工作。

　　电接点压力表控制：当管道压力在低限时，可自动启稳压泵；压力达到高限时，自动停稳压泵。

　　无论手动还是自动状态，始终以手动优先启泵。

　　FAS控制中心控制：当控制装置接收到FAS信号时可启“l#泵"或“ll#泵"，同时稳压泵停止工作。

　　lBP盘控制中心控制：当控制装置接收到旧P盘信号时可启“l#泵"或“ll#泵"，同时稳压泵停止工作。

　　自动互为备用功能：

　　当选择开关置于“l主Ⅲ主"时，l、Ⅲ泵为主用泵，ll、lV泵为备用泵；置于“ll主lV主"时，ll、lV泵为主用泵，l、Ⅲ泵为备用泵。如主用泵发生故障，备用泵会白行投入运行。

　　工况指示

　　在控制柜面板上可显示水泵的运行、故障、电源、消防联动、手自动、缺相等状态。

　　过流保护功能

　　每台泵均配具备过电流保护功能。若水泵运行电流过高，则自动停泵。

　　过载保护功能

　　每台泵均配备热继电器，当超过所允许的负荷电流值或过负荷时间时，发出过载报警并断开该回路(是否断开回路，可根据客户要求定制)。

　　短路保护功能

　　当电气线路发生短路故障后能迅速、可靠的将电源切断，以避免电气设备受到短路电流的冲击造成损坏。

　　过压、欠压、缺相保护功能

　　因某种原因可能发生电压升高、降低的的现象，或三相电路中任何一相开路或供电线路有断路时，相序继电器触发动作，切断控制回路电源从而达到切断电动机电源、保护电动机的目的。

　　控制中心监控功能

　　各泵无源触点(运行、故障等)信号输出供异地作显示用。

　　巡检功能

　　当无消防信号时，可通过人机界面的设置定期对消防主泵进行巡检，具体可参考巡检柜功能介绍；当有消防信号时，巡检柜会自动退出巡检功能，消防泵几秒内自动起动。

　　消防电气控制装置（消防泵自动巡检、消防泵控制设备）使用条件

　　·主电路电源电压：三相AC380V,50Hz辅助电路电压：AC220V,50Hz；

　　·电源电压波动：≤±10％；

　　·周围环境温度：-5℃～+40℃(不冻结)；

　　·空气相对湿度：20％~90％(无凝露)；

　　·绝对海拔高度：≤2000m

　　·无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所；

　　·无爆炸危险的场所；

　　·振动：≤5.9 m/s 2(0.6g g=9.8 m/s2)，倾斜度：≤5°的场所；

　　·有防雨防振设备和无水蒸汽的场所。

　　消防电气控制装置（消防泵自动巡检、消防泵控制设备）设备特点

　　集消防主泵的控制、稳压泵的控制、消防主泵巡检的控制于一体的电机控制装置，外部连接线路少、降低故障率，同时减少现场安装空间。

　　选用国内外知名品牌低压电器；

　　手动、自动控制功能设置，可保证设备的安全连续运行；

　　性能优良，控制方式灵活，抗干扰能力强，工作稳定可靠；

　　具备电机过载、短路、过压、欠压、缺相等保护功能，使用安全，维护简便；

　　采用国内外知名变频器及低压电器，设计合理，操作简便，性能可靠，全自动运行无人值守；

　　由变频器实现水泵软起动软停止，使电网和管网免受冲击；无水锤现象，大大降低设备运行噪音，延长相关设备的使用寿命；

　　巡检运行时，变频器运行频率较低，水泵供水量亦相应减小，可避免压力超高而引起管路爆裂；

　　多台泵均可实现巡检运行方式，避免其中某台水泵因闲置而锈蚀；

　　获得中国国家强制性产品认证证书(CCCF认证证书)。

　　消防电气控制装置DFK-X系列适用范围及应用说明

　　·适用范围

　　消防电气控制装置适用范围：

　　高层建筑、城镇居民小区、企事业单位等消防用水场合；

　　旧消防设备的改造更新项目。

　　·应用说明

　　(1)消防泵系统

　　消防电气控制装置(消防泵控制设备)是专用于消火栓、喷淋、水幕、雨淋等消防主泵的控制设备，按国家消防设计规范设计生产，可手动、自动、消防中心远程起动消防水泵，具有故障自动投入功能，大功率消防主泵可以采用软起动方式减缓起动时对电网及管网的冲击。

　　消防给水泵控制：

　　根据《建规》与《高规》，消防电气控制装置需具有自动、手动和远距离启泵三种启泵方式，远距离启泵包括消防控制中心启泵以及消火栓箱按钮启泵。消防给水系统应设置备用消防水泵，控制装置应具有主泵故障备用泵自动投入功能。

　　(2)消防气压给水系统

　　消防气压给水系统：

　　消防气压给水设备是一种新型固定灭火装置，可在无火灾发生时，由稳压泵运行保证管网所需的消防压力，并能充分发挥设备在火灾初期的灭火能力，将火灾损失减小到最小的程度。当设备出口压力持续1 0S低于设定的消防启动压力时，或设备接收到消防信号时，消防主泵应自动启动。

消防电气控制装置（消防泵自动巡检、消防泵控制设备）参数尺寸

　　消防电气控制装置（消防泵自动巡检、消防泵控制设备）外形尺寸（单位：mm)

　　控制柜防护等级为IP55（主要适用千地铁项目）。

序号	可驱动 最大功率	控制水 泵台数	巡检启动方式	配置	型号	柜壳尺寸	适用主泵启动方式
1	15+7.5	4	低频+主泵+稳压	进口品牌	DFK-X15-2B/X7.5-2BV1	2260x1000x600	直接起动
2	18.5+7.5	4	低频+主泵+稳压	进口品牌	DFK-X18.5-2B/X7.5-2BV1	2260x1000x700	直接起动
3	22+7.5	4	低频+主泵+稳压	进口品牌	DFK-X22-2B/X7.5-2BV1	2260x1000x600	直接起动
4	30+7.5	4	低频+主泵+稳压	进口品牌	DFK-X30-2B/X7.5-2BV1	2260x1000x600	直接起动
5	37+7.5	4	低频+主泵+稳压	进口品牌	DFK-X37-2B/X7.5-2BV1	2260x1000x700	直接起动
6	45+7.5	4	低频+主泵+稳压	进口品牌	DFK-X45-2B/X7.5-2BV1	2260x1200x600	直接起动
7	55+7.5	4	低频+主泵+稳压	进口品牌	DFK-X55-2B/X7.5-2BV1	2260x1200x700	直接起动
8	75+7.5	4	低频+主泵+稳压	进口品牌	DFK-X75-2J/X7.5-2BV1	2260x1200x700	星三角＋直起
9	90+7.5	4	低频+主泵+稳压	进口品牌	DFK-X90-2J/X7.5-2BV1	2260x1400x700	星三角＋直起
10	110+7.5	4	低频+主泵+稳压	进口品牌	DFK-X110-2J/X7.5-2BV1	2260x1200x700	星三角＋直起
11	132+7.5	4	低频+主泵+稳压	进口品牌	DFK-X132-2BJ/X7.5-2BV1	2260x1200x700	星三角＋直起
12	160+7.5	4	低频+主泵+稳压	进口品牌	DFK-X160-2BJ/X7.5-2BV1	2260x1400x700	星三角＋直起
13	30+1.5	4	低频+主泵+稳压	国产原件	DFK-X30-2B/X1.5-2BVIH	2260x1000x600	直接起动
14	18.5+7.5	4	低频+主泵+稳压	进口品牌	DFK-X18.5-2BVI/X7.5-2BH	2260x1000x600	直接起动
15	45+7.5	4	低频+主泵+稳压	进口品牌	DFK-X45-2BVI/X7.5-2BH	2260x1200x600	直接起动
