取代原产品 GST-LD-8364输入输出模块

尺寸从原来的 86mm×86mm×43mm 变为了 86mm×86mm×41mm

新老产品的使用特性基本一致，并且可以混用。

一、GST-LD-8364H输入输出模块升级说明

　　1.新产品仅替代相应旧模块类的标准产品；

　　2.新产品整体尺寸略有缩小，但不影响功能及使用；

　　3.新产品仍然不适用任何防爆、本安产品，防爆、本安产品购买方式与以往无异；

　　4.新产品仍然不适用任何船用产品，船用产品购买方式与以往无异；

　　5.新的模块产品依然保持了旧款产品的品质和性能参数，且拆装更为便捷。

二、GST-LD-8364H输入输出模块概述

　　ST-LD-8364H输入/输出模块总线供电，主要用于专门应用在需要DC24V有源控制（脉冲输出）的场合，如排烟阀、送风阀、电动防火阀等，可接收并上传设备的反馈回答信号。

三、GST-LD-8364H输入输出模块功能特点

　　1.两总线低功耗设计；

　　2.使用采用32位ARM微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；

　　3.输入、输出均具有检线功能，输入信号隔离检测，抗干扰能力强；

　　4.输出端可提供DC25V有源脉冲电压、输出触点容量2A；

　　5.地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；

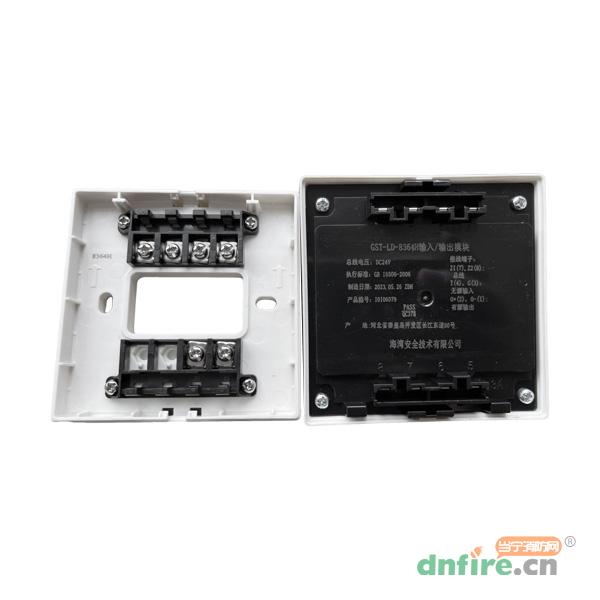

　　6.新型插拔式卡接结构，安装、拆卸简单方便，适合模块箱等多种安装方式。

四、GST-LD-8364H输入输出模块技术参数

型号	GST-LD-8364H
名称	输入输出模块
品牌	海湾
工作电压	总线电压：总线24V；允许范围：16V～28V
工作电流	总线监视电流≤0.50mA，总线启动电流≤10mA
检线功能	输入检线、输出检线
输出容量	输出恒压DC25V，最大输出能量1.91J，负载1.5A时最长输出脉冲宽度53ms；脉冲时间最长3s。
指示灯	输入指示灯：红色，正常巡检时闪亮1次，总线电压低故障时连续闪亮两次，输入故障时以2.5Hz、50%占空比闪烁，反馈时常亮； 输出指示灯：红色，待机时熄灭，输出故障时以2.5Hz、50%占空比闪烁，启动后常亮
编码方式	电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定
线制	与火灾报警控制器采用无极性信号二总线连接
使用环境温度	-10℃～+55℃
相对湿度	≤95%，不凝露

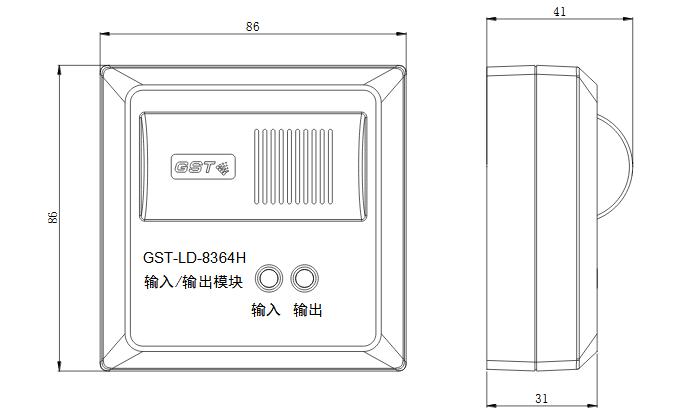

外形尺寸	86 mm×86 mm×41mm(带底壳)
外壳防护等级	IP30
壳体材料和颜色	ABS，白色
重量	约121 g(带底壳)
安装孔距	60mm
执行标准	GB 16806-2006

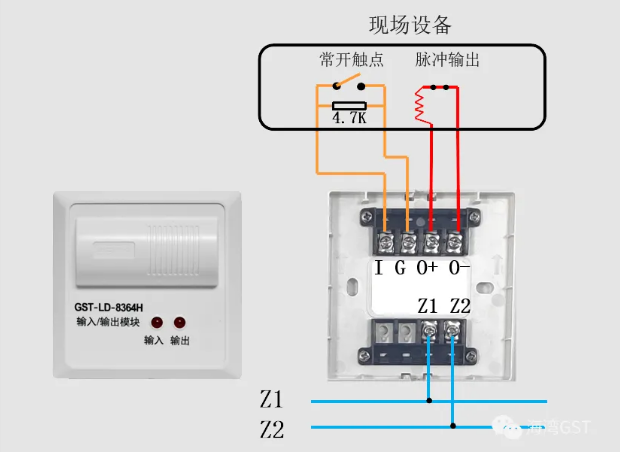

五、GST-LD-8364H输入输出模块接线图

　　24V脉冲输出用于连接电动脱扣设备，如排烟阀、送风阀、防火阀等。
