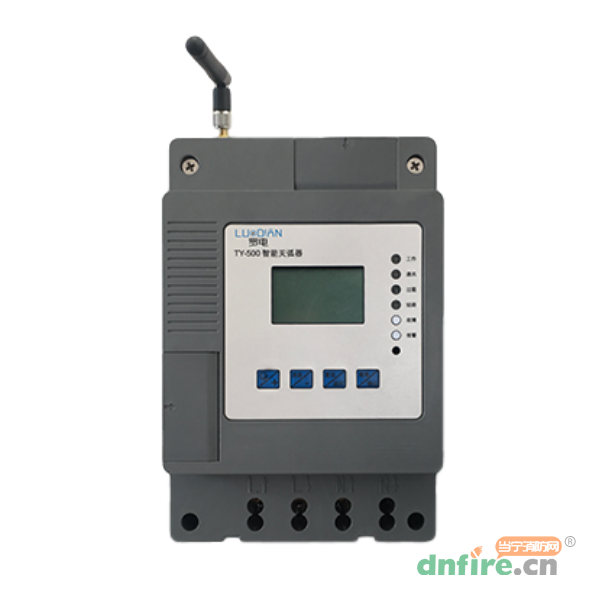

一、TY-500智能短路灭弧器概述

　　智能短路灭弧器（罗电）是一款由统一通信（苏州）有限公司自主研发生产的智慧用电、智慧消防终端设备，主要用于220V配电系统的终端部位，对线路中的火灾隐患进行实时监测和预警及动作保护。

二、TY-500智能短路灭弧器主要功能

　　智能短路灭弧器通过物联网技术对电气火灾的主要因素进行不间断的数据采集跟踪与统计分析，具有短路灭弧、过载保护、漏电保护、过压保护、欠压保护、频率监测、远程自我诊断、线路温度监测、异常报警推送、远程遥控、远程无感知升级等多种功能。

　　设备对配电回路的参数进行实时采集和运算，利用NB-IoT技术把采集到的数据传送至云端、大数据中心进行整合分析，最终将结果展示给用户终端，对设备进行高效、可视化的管理。智能灭弧器对短路电流进行每秒10000次的监测预判，当线路发生短路时灭弧开关会在微秒级内切断电路并实时报警推送到云平台和移动APP，超快速的分断，线路金属性短路（零火线直接接触）也不会产生任何危险性电火花，从而可能杜绝由于短路引起的电气火灾。

三、TY-500智能短路灭弧器技术参数

型号规格	TY500-32A	TY500-40A	TY500-63A
额定电流	32A	40A	63A
过载保护电流值	12.8A~32A	16A~40A	25.2A~63A
过载保护动作时间	3~60S	3~60S	3~60S
超温报警限流值	32A~96A	≥75℃	63A~189A
-	-	-	-
工作电源	AC220V±15%,50HZ
额定电流下温升	≤35K
额定电流下压降	≤0.5V
温度测量范围	-20~+120℃
短路保护电流值	40A~120A
短路保护动作时间	≤150μs
漏电保护动作值	30mA~1000mA连续可调
过压保护动作值	250V~300V连续可调
带载上电功能	支持带载上电
带载复位功能	支持带载复位
冷却模块异常自检	支持自检
冷却模块异常自检	支持自检
隔离功能	带隔离
报警方式	声光报警,其中声音报警可以通过按键消除
通讯	1路RS485接口,MODBUS-RTU协议,支持NB无线通信,支持接入物联网平台
固定在线更新	有
工作环境温度	-10℃~+40℃

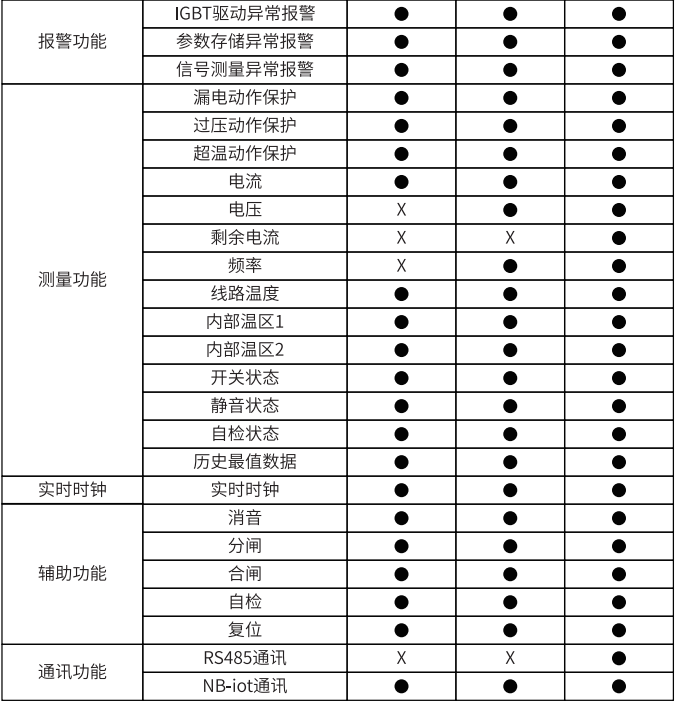

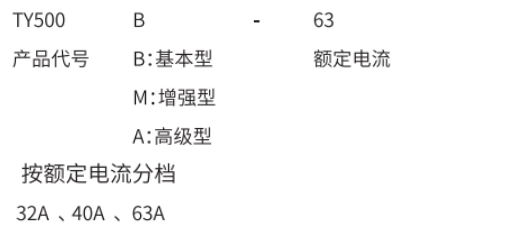

四、TY-500智能短路灭弧器功能及选型

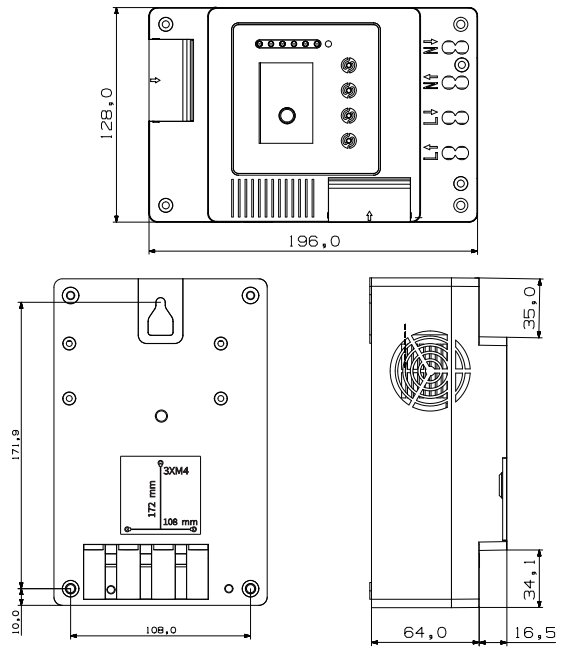

五、TY-500智能短路灭弧器外观尺寸与开孔

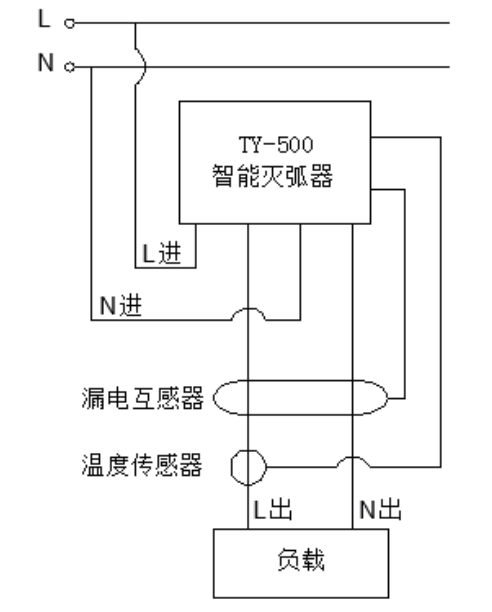

六、TY-500智能短路灭弧器接线图
