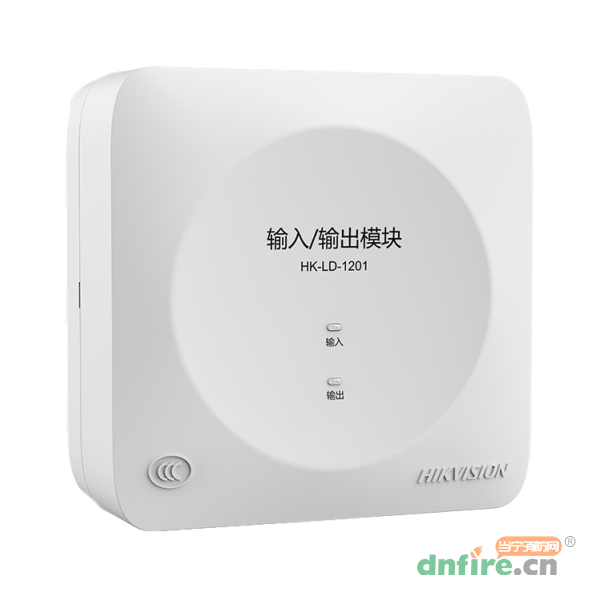

一、HK-LD-1201输入输出模块概述

　　HK-LD-1201输入输出模块是火灾报警系统中的消防联动模块，输入接口用来接收受控设备或部件的信号反馈并将信号输入消防联动控制器或火灾报警控制器中进行显示；输出接口用来接收消防联动控制器或火灾报警控制器的输出信号并发送到受控设备或部件。多应用于消防控制器或受控设备的临近位置。

　◎人性化交互设计

　◎断线检测

　◎短路保护

　◎安装简便

二、HK-LD-1201输入输出模块性能特点

　◎内置高性能超低功耗微处理器，运算速度快，性能可靠

　◎无极性两总线，方便施工布线，避免接错导致设备故障问题

　◎采用底座分离式结构设计，安装简单方便

　◎人性化交互设计，前盖设计输入指示灯和输出指示灯

　◎具备外部线路的断线检测和短路保护功能

三、HK-LD-1201输入输出模块技术参数

型号	HK-LD-1201
名称	输入输出模块
品牌	海康威视
工作电压	总线电压：DC24V（DC18V～DC28V）
额定工作电压	DC24V（DC18V～DC28V）
指示灯	输入指示灯、输出指示灯
编码方式	专用电子编码器编码
编码范围	1～250
线制	通讯：无极性两总线
供电	24V，无极性
布线要求	RVS 2×1.5mm2，最大距离：1000m
使用环境温度	-10℃～+55℃
相对湿度	≤95%，不结露
外形尺寸	86mm×86mm×41mm（带底座）
重量	101g
执行标准	GB16806-2006《消防联动控制系统》

四、HK-LD-1201输入输出模块接线图
