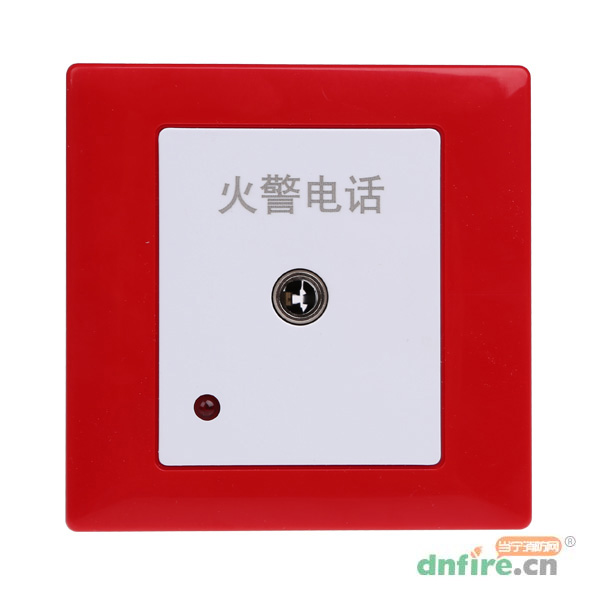

GST-LD-8312消防电话插孔
品       牌:
证       书:
价       格:
媒体价    ¥220.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 海湾GST
进入品牌页
关注
类似产品
 GST-LD-8304消防电话接口
 HY5714B消防电话插孔
 HY2714D多线消防电话插孔

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

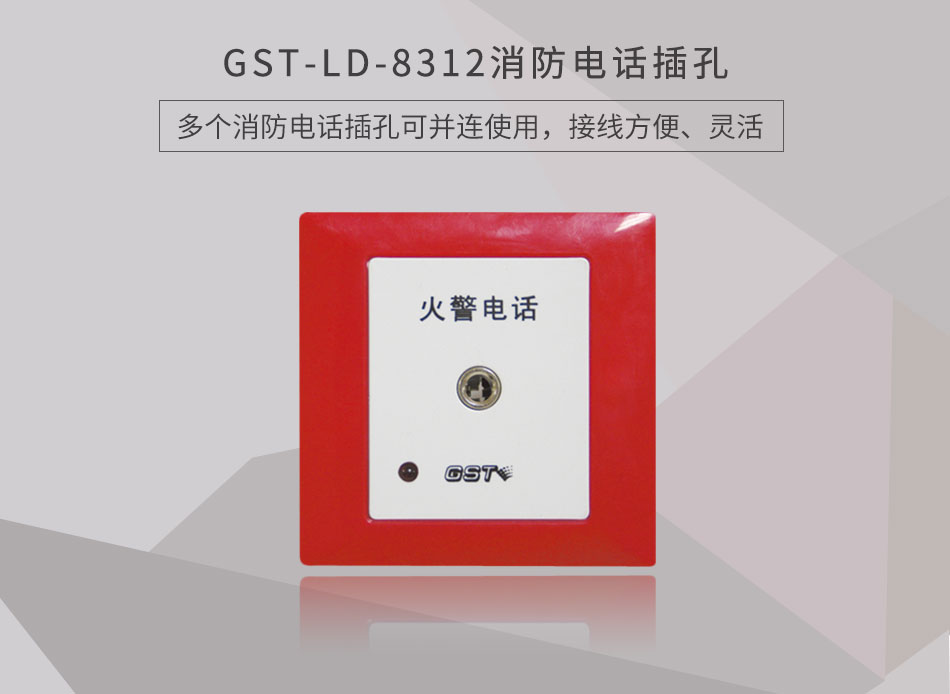

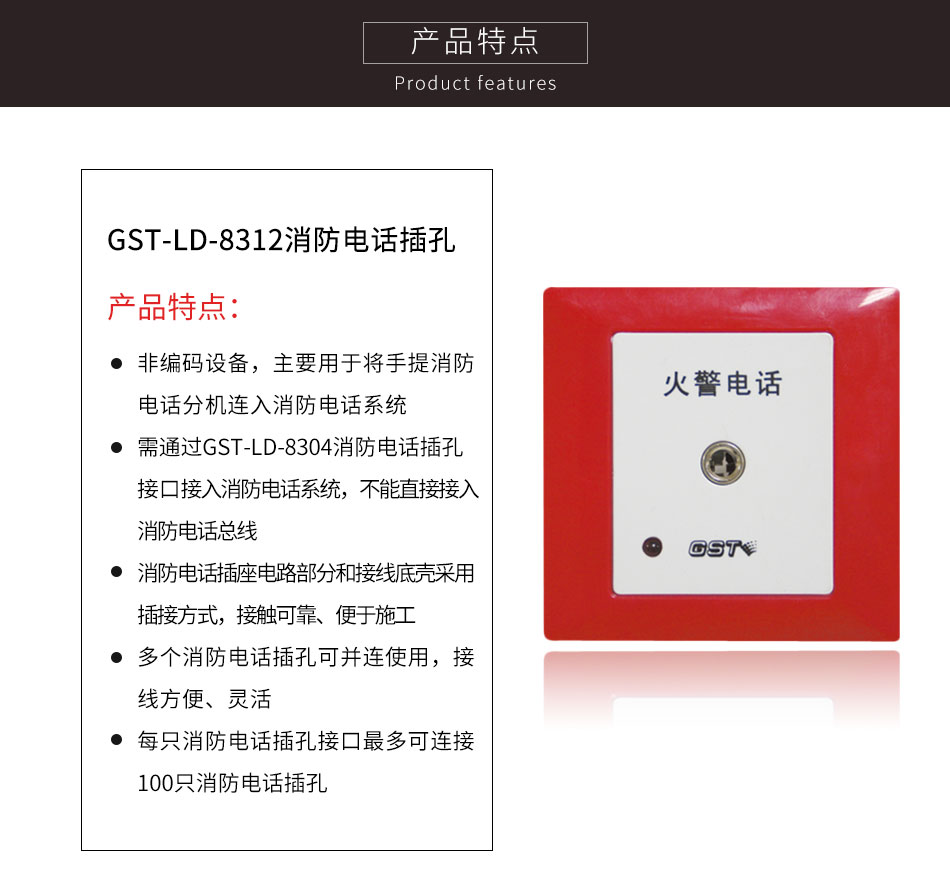

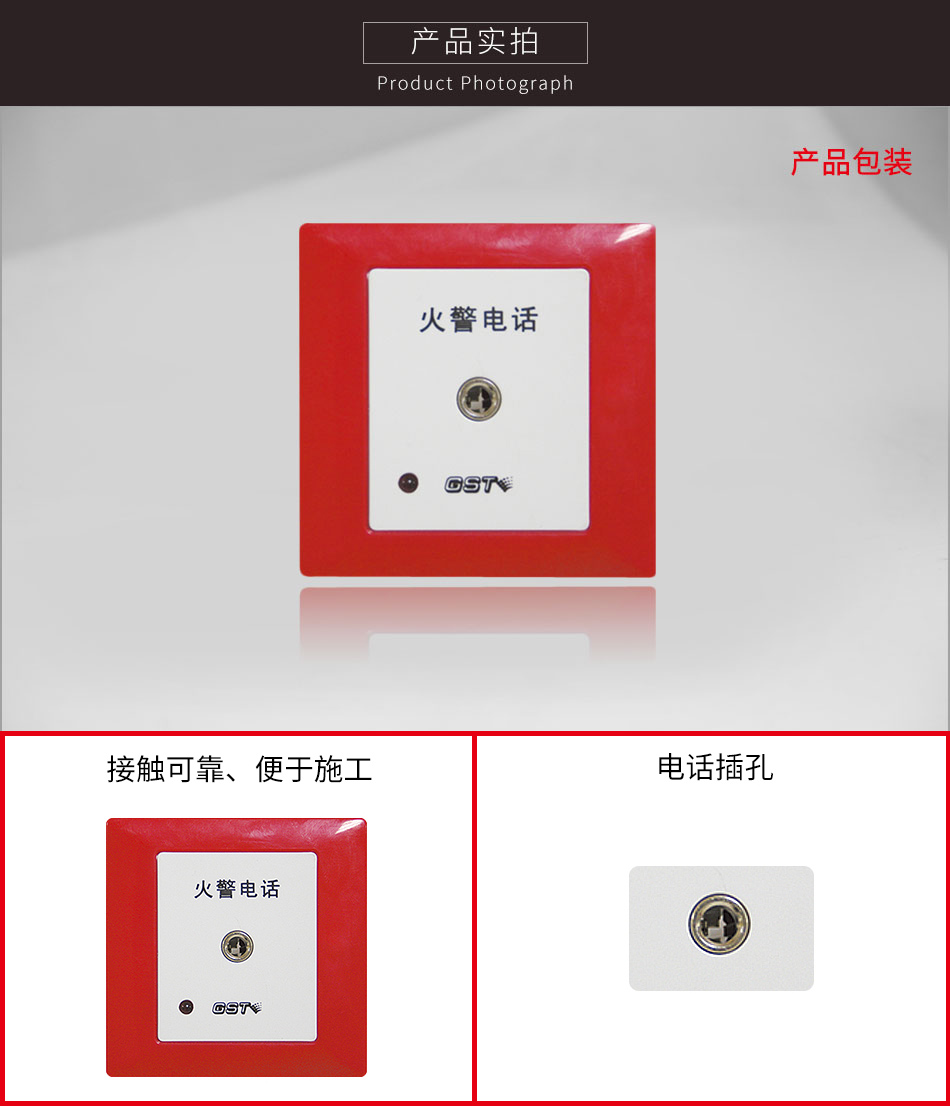

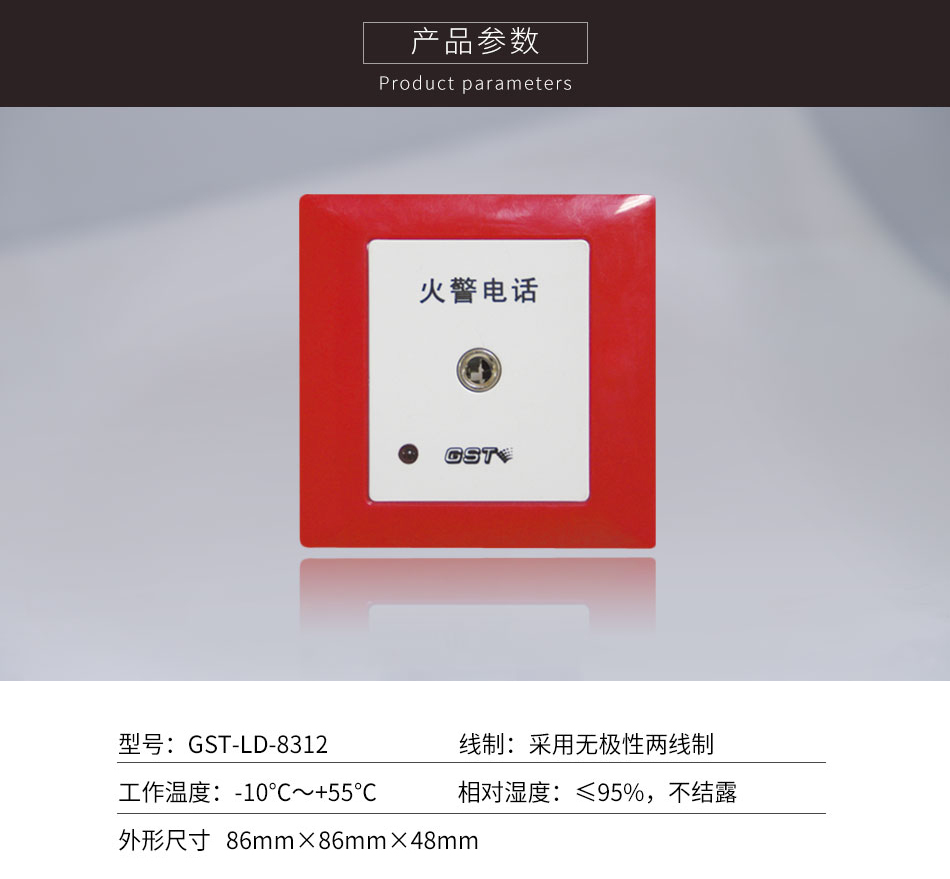

GST-LD-8312消防电话插孔情景展示GST-LD-8312消防电话插孔参数GST-LD-8312消防电话插孔特点GST-LD-8312消防电话插孔实拍

一、GST-LD-8312消防电话插孔概述:

  GST-LD-8312型消防电话插孔是非编码设备,主要用于将手提消防电话分机连入消防电话系统。消防电话插孔需通过GST-LD-8304消防电话接口接入消防电话系统,不能直接接入消防电话总线。消防电话插座电路部分和接线底壳采用插接方式,接触可靠、便于施工。多个消防电话插孔可并连使用,接线方便、灵活。每只消防电话接口最多可连接100只消防电话插孔。

二、GST-LD-8312消防电话插孔安装与布线:

  电话插孔安装采用进线管预埋装方式,取下电话插孔的红色盖板,用螺钉或自攻螺丝将电话插孔安装在86H50型预埋盒上,安装孔距为60mm,安装好红色盖板。
布线:
TL1、TL2:消防电话线,与GST-LD-8304连接端子。端子XT1电话线输入端,端子XT2电话线输出端,接下一个电话插孔,最末端电话插孔XT2接线端子接4.7K欧姆电阻。
布线要求:TL1、TL2采用截面积大于等于1.0平方的阻燃RVVP屏蔽线。

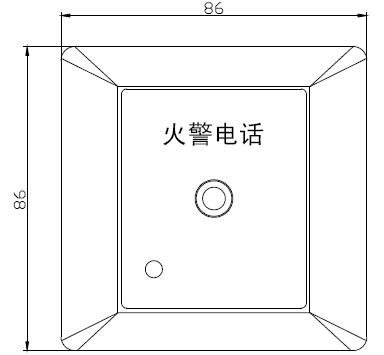

  GST-LD-8312 型消防电话插孔外形尺寸及结构示意图如图

GST-LD-8312 型消防电话插孔外形尺寸及结构示意图

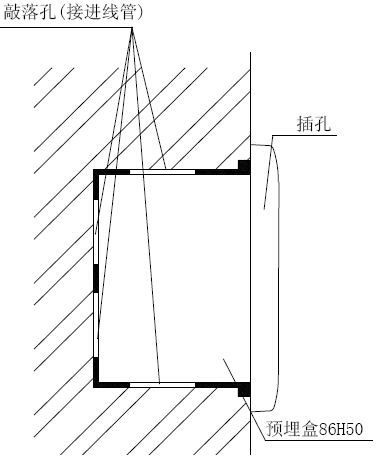

  电话插孔安装采用进线管预埋装方式,取下电话插孔的红色盖板,用螺钉或自攻螺钉将电话插孔安装在86H50 型预埋盒上,安装孔距为60mm,安装好红色盖板,安装方式如图所示:

GST-LD-8312消防电话插孔安装方式

  电话插孔对外端子示意图如图所示:

电话插孔对外端子示意图

  其中:
TL1、TL2:消防电话线,与GST-LD-8304 连接的端子。端子XT1 电话线输入端,端子XT2 电话线输出端,接下一个电话插孔,最末端电话插孔XT2 接线端子接4.7kΩ终端电阻布线要求:TL1、TL2 采用截面积≥1.0mm2 的阻燃RVVP 屏蔽线。

商品属性
[品牌] 海湾(GST)
[型号] GST-LD-8312
[名称] 消防电话插孔
[工作电压] DC24V
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 80mm×120mm×43mm
[使用类别] 通用
[线制] 与GST-LD-8304间采用四线制,与多线制电话主机间采用两线制
[别名] GST-LD-8312电话插孔
[重量] 200g
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(6)

    匿名用户评论等级: 5

    8304可不可以连接手报插孔

    管理员:

    可以的,不过8304是不和海湾最新的N系列电话主机兼容搭配的哦。详细可以电话咨询我们,400-003-0119

    2017-03-24 20:52:52

    匿名用户评论等级: 5

    这款消防电话需不需要编码? 如果不需要要怎么确定物理位置?

    管理员:

    是不需要编码的。和手动报警按钮上的电话插孔一个意思,多个插孔接入电话模块,地址在电话模块上。另外 GST-LD-8312动作时是通话的,和控制器也建立联系了。如还有疑问可以电话联系我们的技术人员,电话400-003-0119.

    2016-08-22 14:22:17

    匿名用户评论等级: 5

    这款消防电话插孔需要我们自己编码吗

    管理员:

    不需要,GST-LD-8312型消防电话插孔是非编码设备.

    2013-01-17 22:53:27

    安安评论等级: 5

    用了带电话插孔的手报是不是就可以不用这个消防电话插孔?

    管理员:

    您好!是的。感谢您对当宁消防网的支持!谢谢!

    2012-07-16 17:34:25

    匿名用户评论等级: 5

    GST-LD-8312消防电话插孔可以编码吗?

    2012-03-21 21:25:29

    king8fly评论等级: 5

    一般的消防电话插孔是编码的还是非编码的啊?

    2012-03-02 19:07:19
