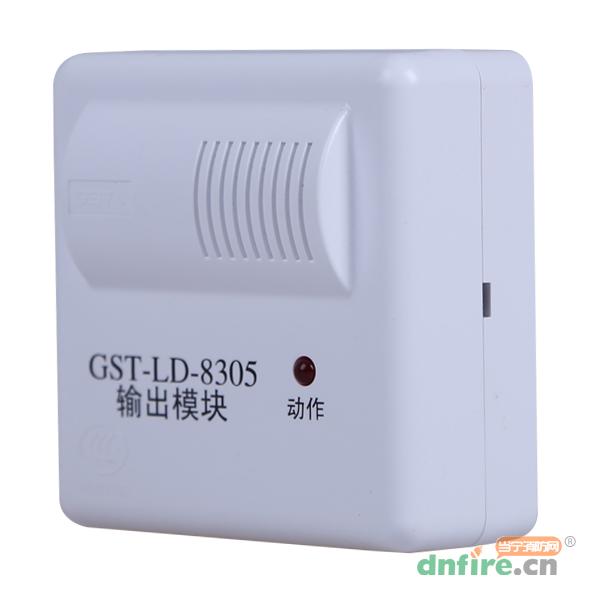

GST-LD-8305输出模块
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥450.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 海湾GST
进入品牌页
关注
类似产品
 GST-GF150W广播功率放大器
 GST-CD CD录放盘
 GST-GF300W广播功率放大器

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

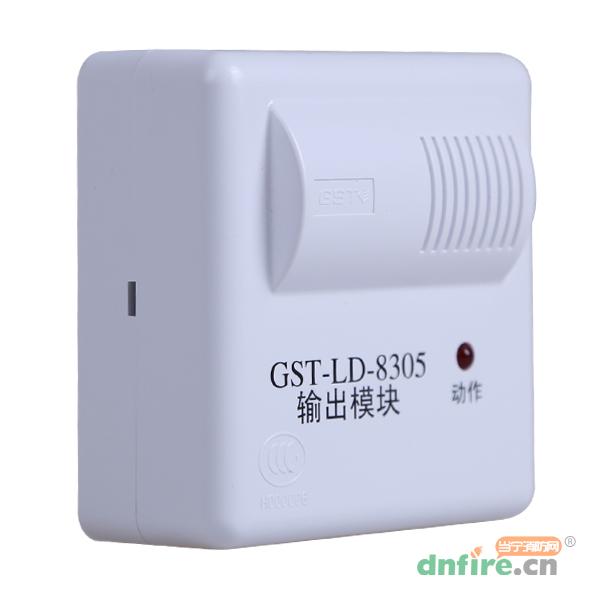

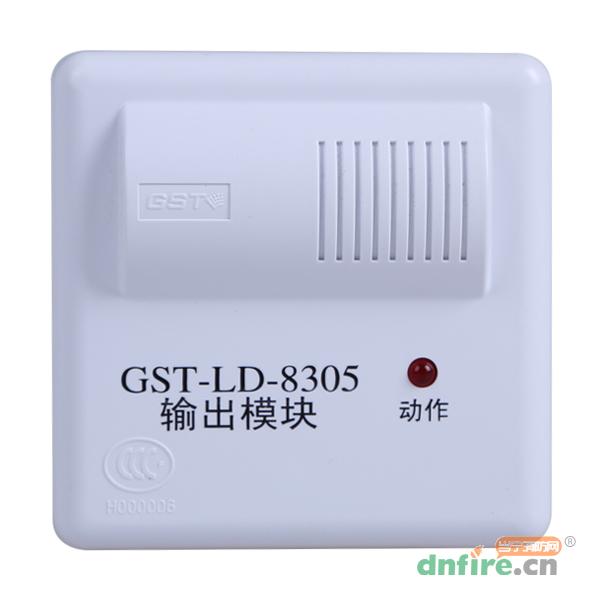

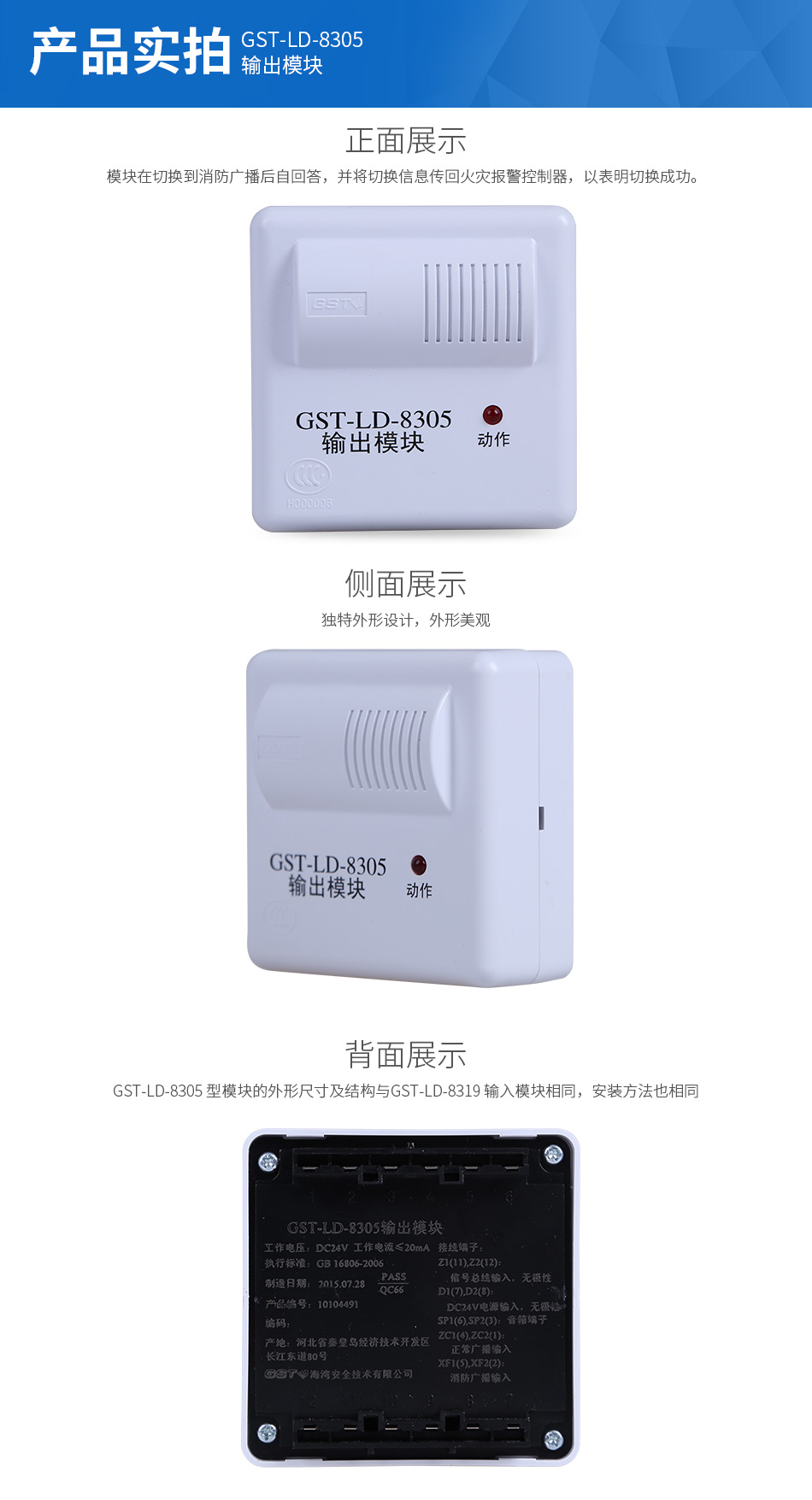

GST-LD-8305输出模块GST-LD-8305输出模块

GST-LD-8305输出模块

GST-LD-8305输出模块

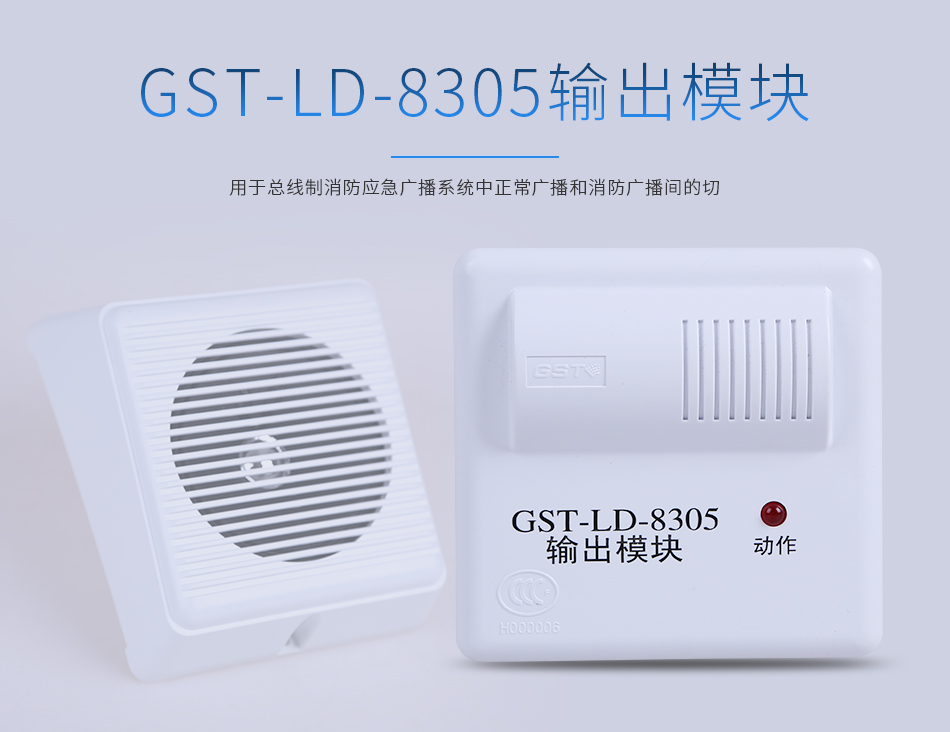

一、GST-LD-8305概述

  GST-LD-8305输出模块(以下简称模块),用于总线制消防广播系统中正常广播和消防广播间的切换。模块在切换到消防广播后自回答,并将切换信息传回火灾报警控制器,以表明切换成功。

二、GST-LD-8305特点

  模块与消防广播主机间线路或模块与音箱间线路发生短路、断路,模块向控制器发送故障信号;

  地址码为电子编码,可由电子编码器事先写入,也可由控制器直接更改,工程调试简便可靠;

  电路部分和接线底壳采用插接方式,接触可靠、便于施工。

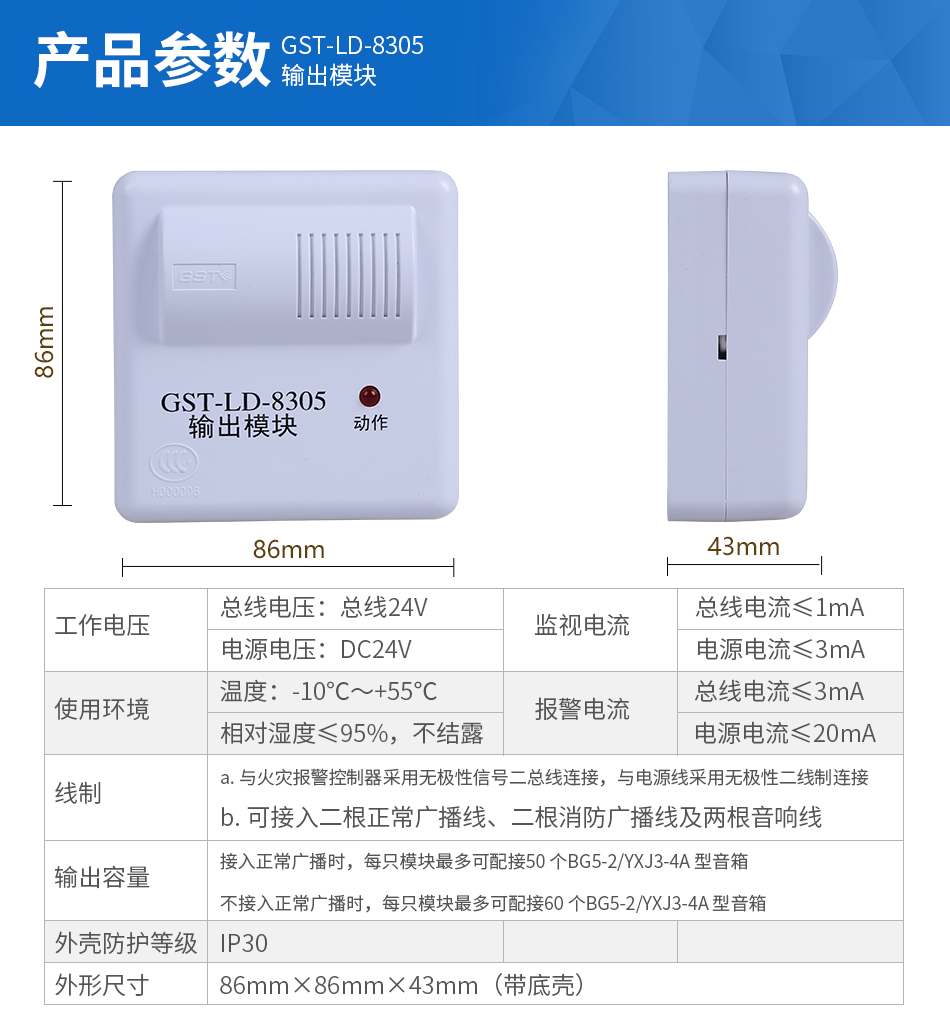

三、GST-LD-8305技术特性

工作电压

信号总线电压:总线24V 允许范围:16V~28V

电源总线电压:DC24V 允许范围:DC20V~DC28V

工作电流

总线监视电流≤1m A总线启动电流≤3mA

电源监视电流≤2mA 电源启动电流≤30mA

输出容量 每只模块最多可带负载60个海湾音箱,如有背景音乐应控制在50个音箱内
动作指示灯 红色(巡检时闪亮,动作时常亮)
编码方式 电子编码方式,占用一个总线编码点,编码范围可在1~242之间任意设定

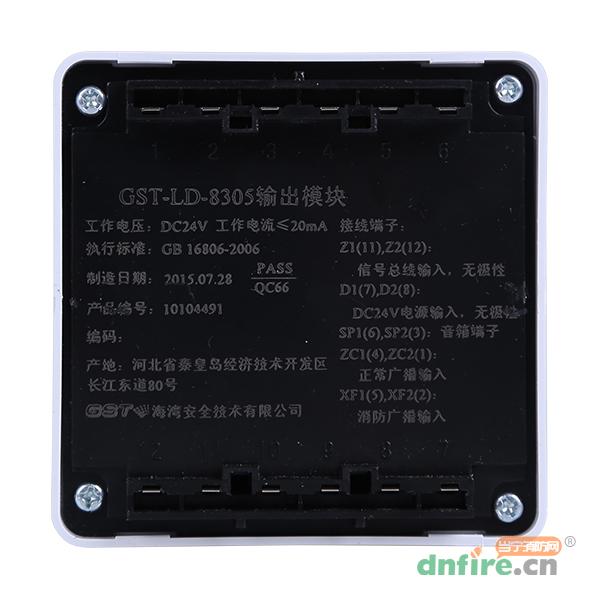

线制 与控制器的信号二总线和电源二总线连接;可接入二根正常广播线、二根消防广播线及两根音响线
使用环境

温度:-10℃~+55℃

相对湿度:≤95%,不凝露

外形尺寸 86mm×86mm×43mm(带底壳)
壳体材料和颜色 ABS,瓷白
重量 约206g(带底壳)
安装孔距 60mm

四、GST-LD-8305应用方法

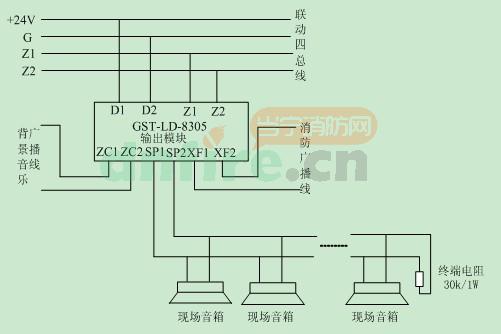

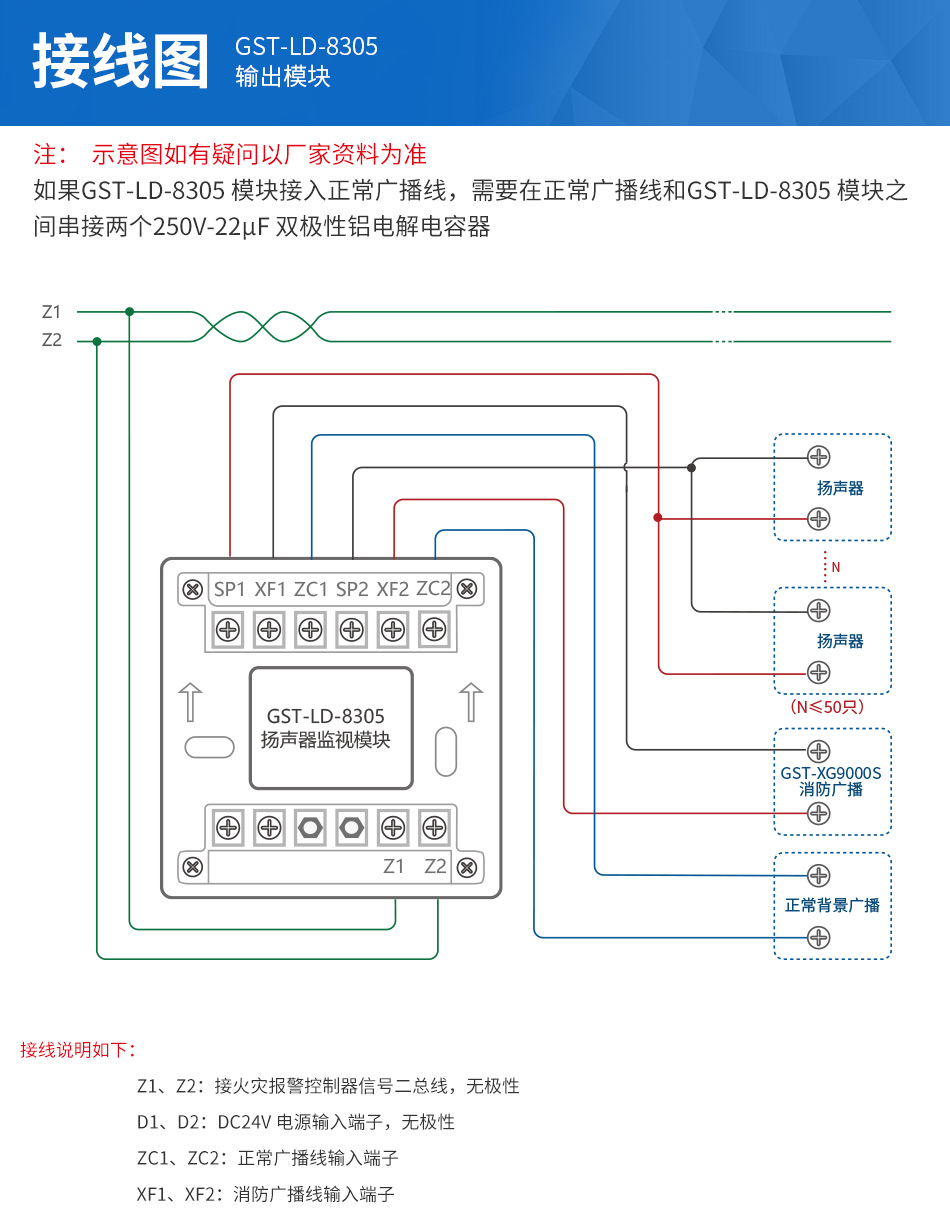

  模块在总线制消防广播系统中的应用方法如下图所示。

GST-LD-8305输出模块

商品属性
[型号] GST-LD-8305
[名称] 广播模块
[工作电压] DC24V
[工作电流] 总线监视电流≤1mA 电源监视电流≤2mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 86mm×86mm×43mm(带底壳)
[重量] 约206g(带底壳)
[使用类别] 通用
[别名] GST-LD-8305广播切换模块
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(35)

    匿名用户评论等级: 5

    加电容可以在正常广播总线那里加吗?

    2020-08-20 14:36:53

    匿名用户评论等级: 5

    联动四总线的规格类型是多少

    管理员:

    线型规格以设计图纸上的要求来最好,一般就报警系统的双绞线即可。消防弱电各系统应该选择什么样的线型https://www.dnfire.cn/article-1323484409887.html,你也可以参考下

    2020-05-26 20:12:41

    匿名用户评论等级: 5

    如果是两套独立设备,喇叭也是2套,这个8305应该加在什么地方 ,怎么接线才可以切换?

    管理员:

    两套独立的设备?没有太明白你的意思,有问题可以电话联系我们的服务人员,电话400-928-6119

    2019-04-27 22:42:43

    匿名用户评论等级: 5

    您好,请问这个模块不需要接继电器吗,

    管理员:

    不需要的,如还有问题可以联系我们,电话400-928-6119

    2018-09-15 16:25:44

    匿名用户评论等级: 5

    说明书上说现在不用加电阻了是吗

    管理员:

    现在新的应该叫扬声器监视模块,我看了下接线图,新的不用电阻,http://www.dnfire.cn/article-1323484408583.html接线图你可以看一下

    2018-06-07 08:33:08

    匿名用户评论等级: 5

    广播老有嗡嗡响咋会事?

    管理员:

    有干扰信号了。详细可以联系400-928-6119我们服务人员咨询

    2018-06-01 13:30:04

    匿名用户评论等级: 5

    8305电阻能不能3个10k并一块用

    管理员:

    并联,电阻也就3K左右了哦。即使串联也不一定有效,不过可以试一下。不行还得用标配电阻。

    2018-05-22 09:29:50

    匿名用户评论等级: 5

    主机老是报广播8305模块故障,电源、信号、广播线都正常、电阻正常,电容器正常,这是怎么回事

    管理员:

    换一个模块试试呢

    2018-04-23 15:49:31

    匿名用户评论等级: 5

    广播模块线接好了,现场广播不想是怎么回事嘞??

    管理员:

    响需要模块动作,且广播主机是否有音源,声音大小是否在合适状态,这些都需要看的。

    2017-12-31 15:24:16

    匿名用户评论等级: 5

    广播模块怎么用电子编码器设置参数,如,常开或常闭,我这里信号,电源都正常,就是报故障,求解

    管理员:

    详细可以电话咨询我们技术人员哦,电话400-928-6119.

    2017-09-27 12:44:39
