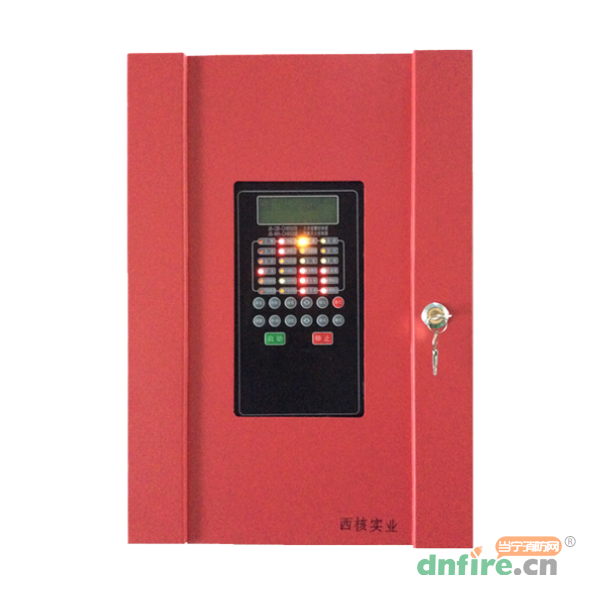

一、JB-MH-CH8500B气体灭火控制器概述

　　CH8500B系列火灾报警/气体灭火控制器是西核彩桥推出的新一代火灾控制器，控制器具有火灾报警、气体灭火控制双重功能，满足工程设计及应用的各项监控及联动需求。

　　CH8500B气体灭火控制器与兼容的探测器、按钮、模块、声光警报等产品配套使用，组成配置灵活的报警、灭火一体化控制系统，特别适用于计算机房、数据资料库、变配电室、变电站、通信基站、图书馆、风力发电站等需要火灾报警及气体灭火控制的场所。

　　CH8500B具有火灾探测报警和气体灭火控制双重功能。

二、JB-MH-CH8500B气体灭火控制器性能特点

　　包括1个报警回路，最大连接99个编址单元，可配接感烟探测器、感温探测器、手动火灾报警按钮、火灾声光警报器、输入模块等总线设备。

　　具有2路输入端口，可以接收消防联动控制器发出的启动控制信号，或普通开关量型感温感烟探测器发出的报警信号，每路最多可配接15只探测器。

　　能够控制多种气体灭火设备（如：七氟丙烷、气溶胶、二氧化碳等气体灭火装置）。

　　其灭火控制方式灵活多样，可以通过操作面板上的启动键直接控制、也可以通过报警器联动控制、还可以通过现场紧急启停按钮直接控制。

　　产品采用汉字液晶显示，操作界面简单明了，易于操作

　　可以通过RS485通讯，将报警信息上传到CH8800或CH9000系列火灾报警控制器（联动型），并通过总线接收控制器的启动命令。

　　也可以通过通讯协议转换卡，和其它控制中心平台进行数据交互。

　　采用192×64点阵液晶，可详细显示控制器工作状态、功能信息等。

　　面板上有LED灯指示各种状态。

三、JB-MH-CH8500B气体灭火控制器技术参数

型号	JB-MH-CH8500B
名称	气体灭火控制器
品牌	西核彩桥
工作电压	AC220V(187V〜242V) 50Hz
备用电源	DC12V 4.5Ah(2节)
监视状态功耗	24V/50mA
环境温度	0℃~40℃
相对湿度	5%〜95%（无凝结）
驱动电流/驱阀方式	2A/脉冲或电平可选
重量	l0Kg
外形尺寸	340*110*487mm
单回路最大容量	99个（编址型）可配接感烟探测器、感温探测器、手动火灾报警按钮、火灾声光警报器、输入模块等总线设备
	15（非编址型）接收无源开关量启动控制信号，也可以接普通开关量型感温和感烟探测器
继电器触点数量	9路，提供灭火区启动、延时、驱阀、释放、火警、故障、自动、手动、瓶头阀动作信息等无源常开触点信号，方便其它系统监视控制器实时状态
DC24V输出控制端口	6个，分别控制钢瓶启动阀（2组）、气体释放警报器、火灾声光警报器、报警输出、预警输出等
设备连接	通过多线方式连接灭火区的现场设备，并可以实时监视现场设备状态
数据存储	控制器具有黑匣子记录功能，记录运行过程中的报警、灭火、故障、其他等4种事件信息，每种事件信息可记录999条
气体灭火延时	灭火延时时间在在Os〜30s之间可设，出厂时默认为30秒
主机组网及兼容性	提供一组485总线，标准MODBUS通讯协议，可与彩桥系列火灾报警控制器（联动型）通讯，接收联动控制器启动控制命令，并上传各种实时状态到联动控制器。 也可配接通讯协议转换卡，和其它上位控制中心平台进行数据交互。

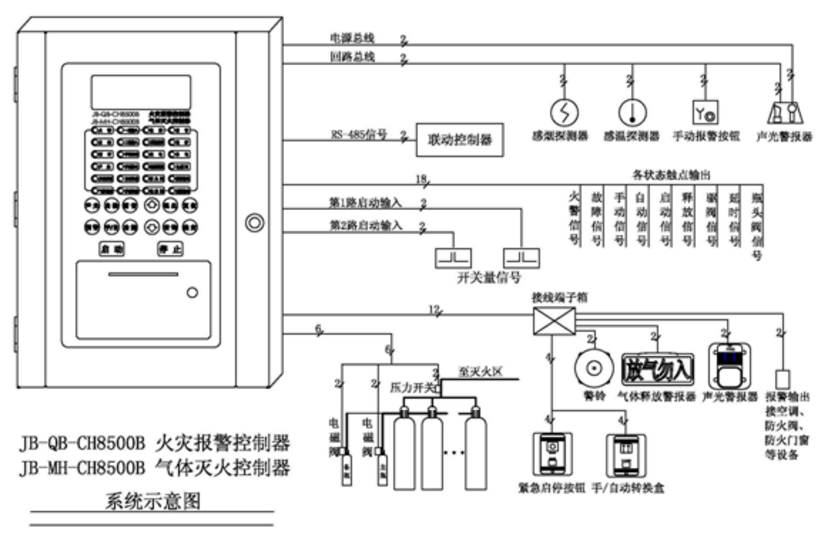

四、JB-MH-CH8500B气体灭火控制系统图
