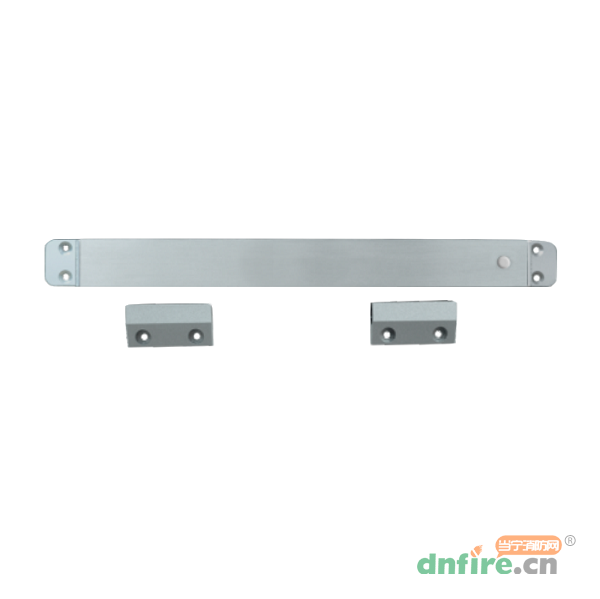

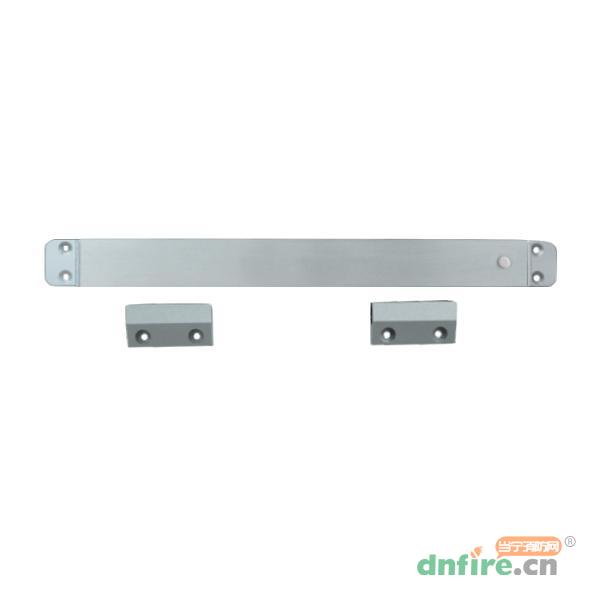

一、TM3610防火门门磁开关产品说明

　　TM3610防火门门磁开关是一种总线制控制接口设备，符合国家标准GB 29364-2012《防火门监控器》要求。该门磁开关用于监视常闭防火门开启、关闭状态，通过总线通讯线把信息反馈至防火门监控器。

二、TM3610防火门门磁开关特点

　　1、二总线，无极性连接

　　2、监视常闭防火门状态

　　3、具有红外收码功能，现场维护方便

　　4、安装方便，布线简单

三、TM3610防火门门磁开关参数

　　1、总线协议：T6协议

　　2、工作电压:

　　总线工作电压：总线24V（15V～28V脉冲电压）

　　3、工作电流：

　　1）总线静态电流：≤1.0 mA

　　2）总线动作电流：≤1.5 mA

　　4、线制：

　　总线：二线制，无极性

　　5、编码方式:电子编码和红外编码，编码地址码不大于200

　　6、模块的状态指示：

　　1)正常监视状态：反馈指示灯（红色）周期性闪亮

　　2）输入反馈状态：反馈指示灯(红色)常亮

　　3）编码状态：编码成功后，反馈指示灯连续闪五次

　　7、使用环境:温度-10℃～+55℃相对湿度≤95%RH，不凝露

　　8、颜色:白色

　　9、重量:120g

　　10、防火门门磁开关感应距离：≤20mm

　　11、主体外形尺寸：（长×宽×高）250.0mm×23.0mm×23.5mm

　　12、执行标准：GB 29364-2012

四、TM3610防火门门磁开关结构

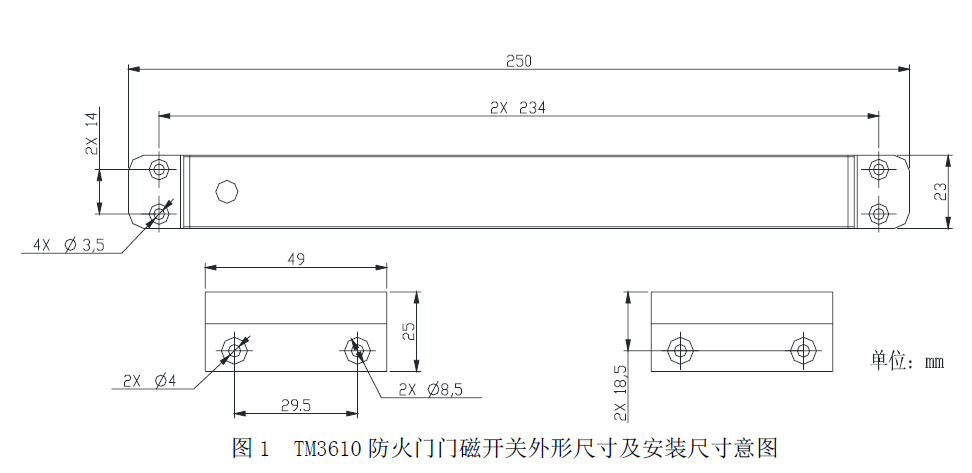

　　1、模块的外形尺寸及安装尺寸如图1所示

　　2、接线说明
             Z1、Z2：总线输入接口，用于模块与控制器通信和参数设置，无极性

五、TM3610防火门门磁开关接线

　　警告：安装设备之前，请切断回路的电源。

　　1、安装前应首先检查外壳是否完好无损，标识是否齐全。

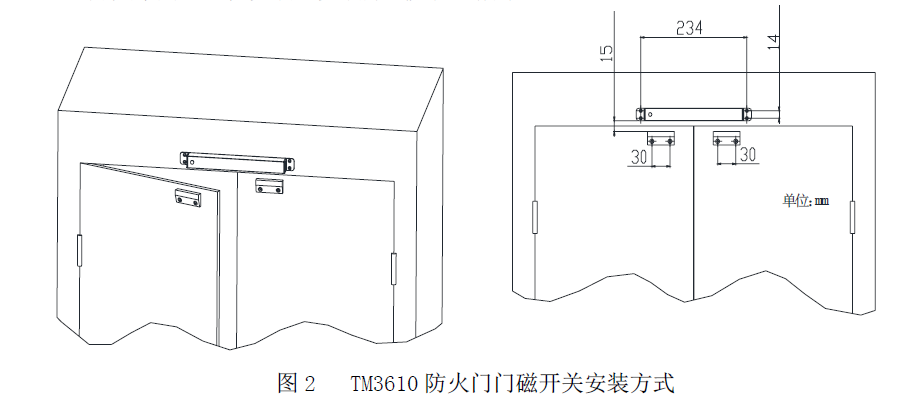

　　2、门磁开关采用上门框安装，安装方式如图2所示

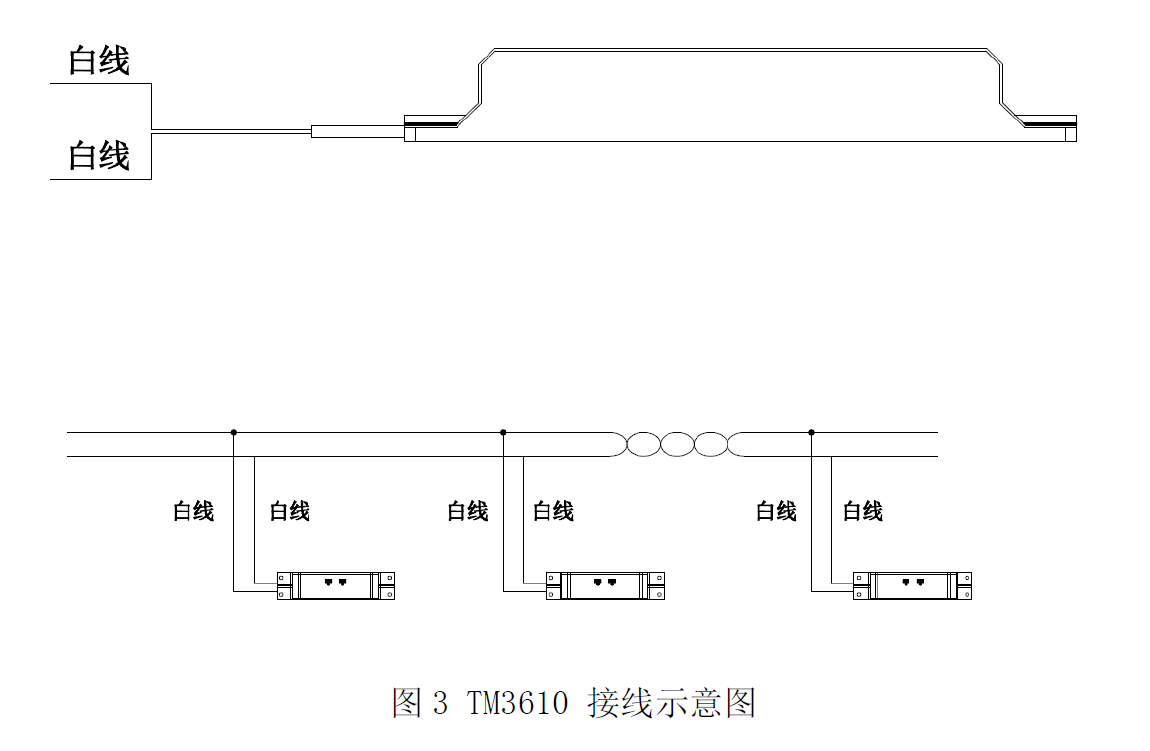

　　3、接线方式如图3所示，两根白色的线直接接入防火门监控器上的通讯二总线。

　　4、布线要求

　　总线(BUS)采用RVS-2×1.5mm2线。
