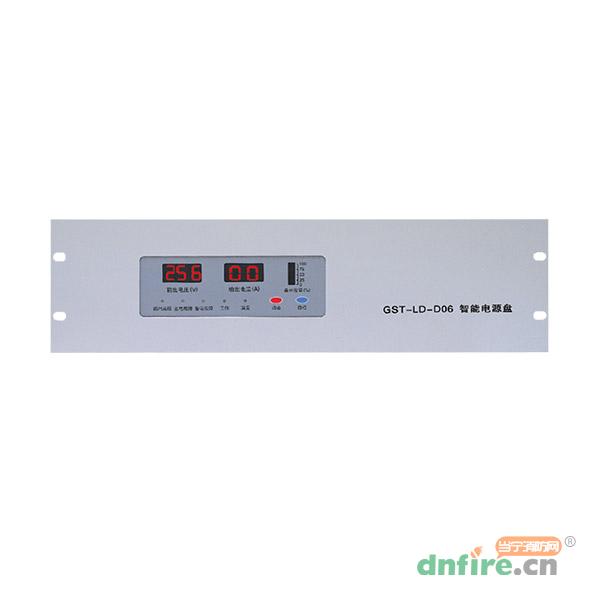

一、GST-LD-D06智能电源盘概述
GST-LD-D06智能电源盘是专门用来为整个消防联动控制系统供电的DC24V大容量现场电源输出设备。它主要由电源主变换、电源管理以及电源监控显示三部分组成。

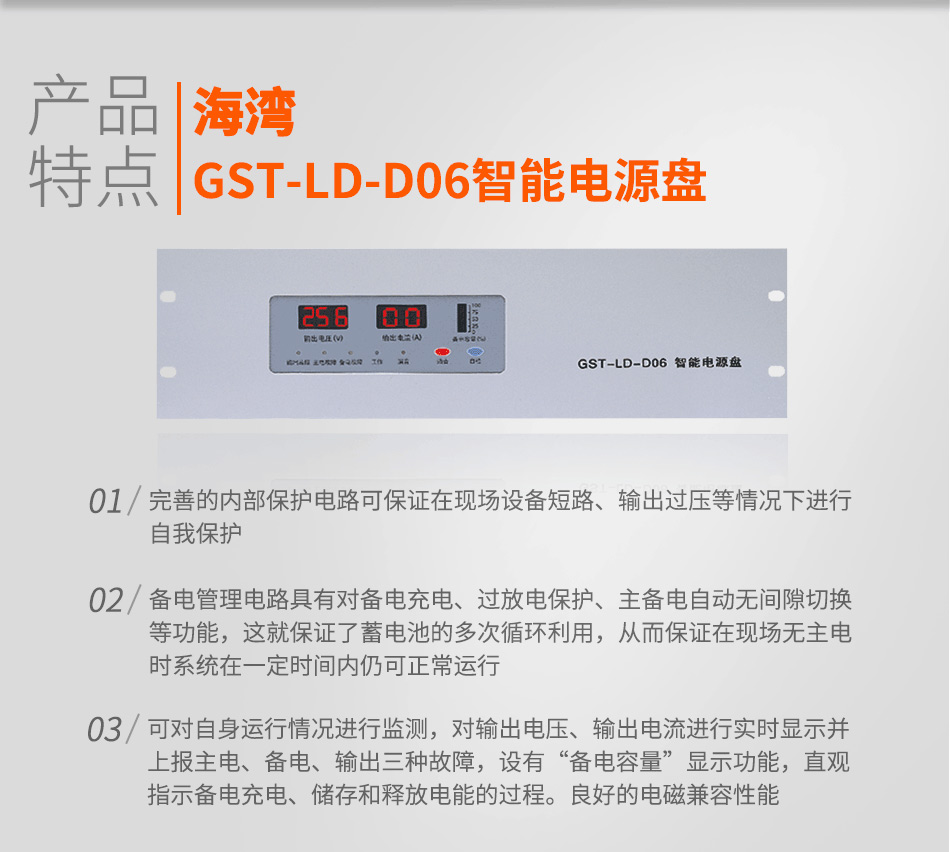

二、GST-LD-D06智能电源盘特点
GST-LD-D06智能电源盘具有如下特点：
1.完善的内部保护电路可保证在现场设备短路、输出过压等情况下进行自我保护。
2.备电管理电路具有对备电充电、过放电保护、主备电自动无间隙切换等功能，这就保证了蓄电池的多次循环利用，从而保证在现场无主电时系统在一定时间内仍可正常运行。
3.可对自身运行情况进行监测，对输出电压、输出电流进行实时显示并上报主电、备电、输出三种故障，设有“备电容量”显示功能，直观指示备电充电、储存和释放电能的过程。良好的电磁兼容性能。

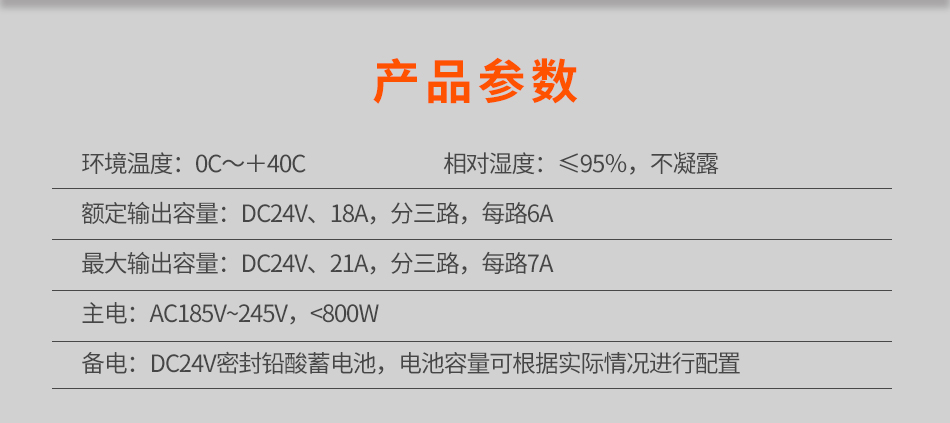

| 输出容量 |
额定输出容量：DC24V、18A，分三路，每路6A
最大输出容量：DC24V、21A，分三路，每路7A
|
| 使用环境 |
环境温度：0C～＋40℃
相对湿度：≤95％，不凝露
|
| 电源 |
主电：AC185V~245V，<800W
备电：DC24V密封铅酸蓄电池，电池容量可根据实际情况进行配置
|
四、GST-LD-D06智能电源盘结构特征、安装与布线

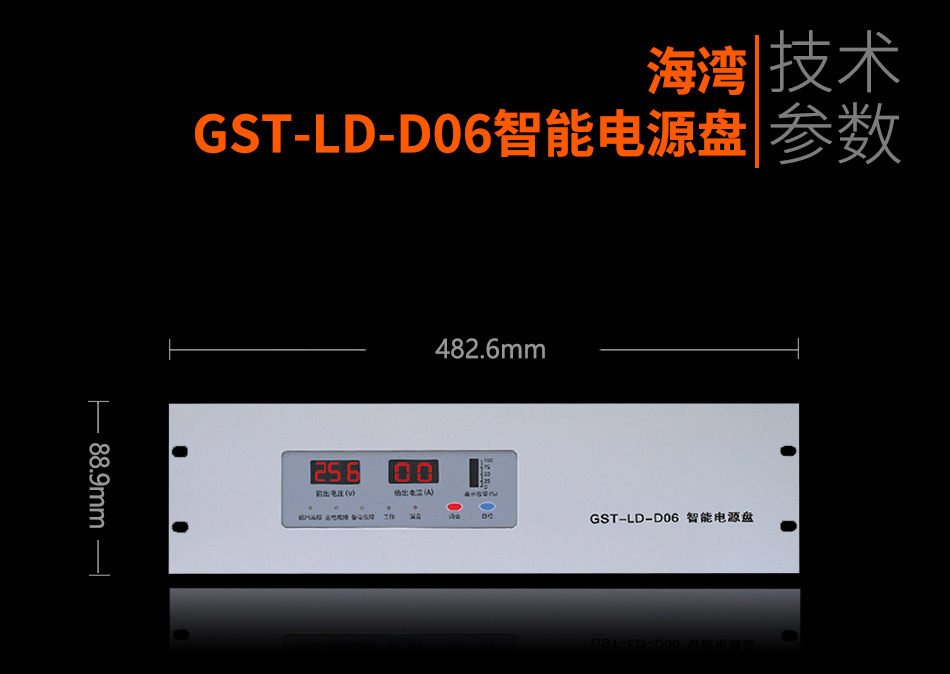

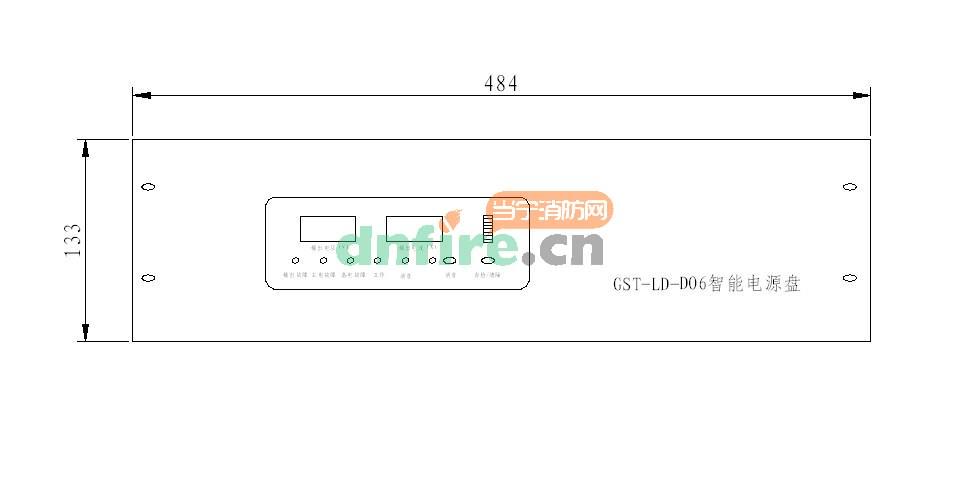

GST-LD-D06智能电源盘外形尺寸如下图。
其中：

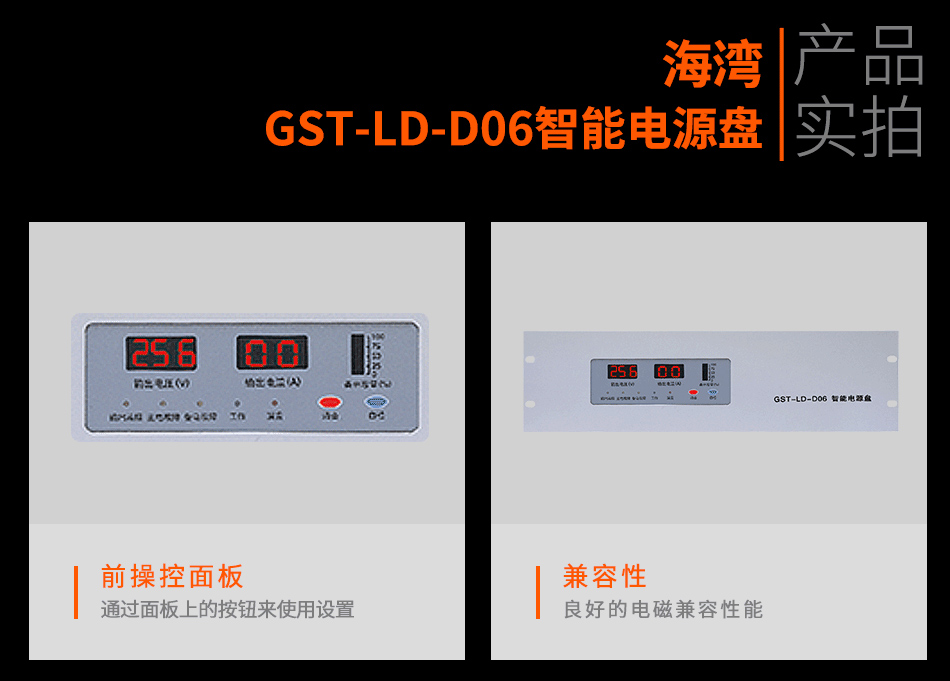

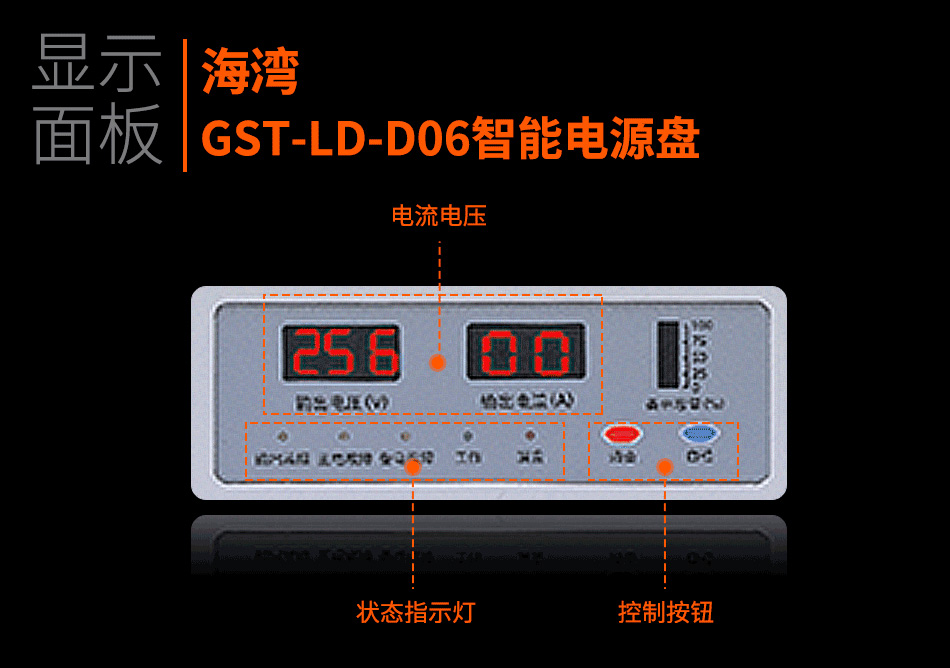

1.消音键：在报警状态下，按下“消音”键可中止故障音响，但再次发生故障时，仍应有声音报警。
2.自检键：在监控状态下，按下后电源盘自动对各种显示元件进行检查，此时各种显示元件应正常点亮；自检结束后，再按“自检”键，能重新自检。
3.输出故障灯：黄色，当输出线路发生断路时，输出故障灯点亮，同时蜂鸣器发出报警声。
4.主电故障灯：黄色，主电掉电时，主电故障灯点亮，同时蜂鸣器发出报警声。
5.备电故障灯：黄色，备电电压低于DC18V时，备电故障灯点亮，同时蜂鸣器发出报警声。
6.工作灯：绿色，当电源盘输出正常时点亮。
7.消音灯：红色，当处于消音状态时，消音灯点亮。
8.显示窗口分别显示当前输出电压、输出电流值。
9.备电容量指示器用于指示备用电池的容量。
GST-LD-D06智能电源盘采用柜式插盘结构安装，其主电开关在电源盘的后面，同位于电源盘后面的还有主电插座、保险及输出接线端子，电源盘对外接线端子如图2。
.jpg)
其中：
1、L、G、N（电源插座）：交流220V电源端子(G为机壳保护地线端子)
+24V、GND：DC24V输出端子，有三路，三路输出可以并接
+、-：备电输入端子，有三路，当为单路输入时，可接三路中的任意一路，多路时可以并接
2、布线要求：DC24V电源输出线采用BV线，截面积大于等于4.0mm2。
