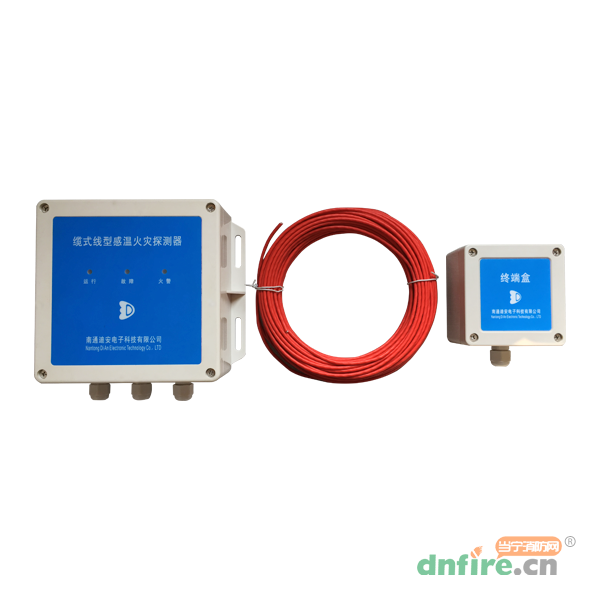

一、JTW-LD-DA5000/85缆式线型感温火灾探测器产品概述

　　JTW-LD-DA5000/85缆式线型感温火灾探测器为可恢复式缆式线型定温火灾探测器，该探测器以中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。

　　JTW-LD-DA5000/85探测器由感温电缆、信号处理单元、终端盒组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。

二、JTW-LD-DA5000/85探测器工作原理

　　JTW-LD-DA5000/85缆式线型感温火灾探测器由感温电缆、信号处理单元、终端盒三部分组成。感温电缆采用四芯缆式绞合结构，内部导体为金属铜。信号处理单元盒内设信号处理电路，其中包括信号采集、信号放大转换电路、环境温度补偿电路等。信号处理单元与一定长度的感温电缆和终端盒连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。

三、JTW-LD-DA5000/85探测器主要功能特点及技术性能

　　1、符合中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》的相关要求。最小报警长度为1米；

　　2、JTW-LD-DA5000/85探测器具有定温报警功能，定温报警阈值为85℃±10%；

　　3、最大使用长度200m；

　　4、具有火灾报警、故障报警两组独立无源继电器触点输出；

　　5、可以监视传感电缆的开路、短路故障；

　　6、JTW-LD-DA5000/85感温电缆具有可恢复功能；

　　7、传感电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。

四、JTW-LD-DA5000/85感温电缆主要技术参数

动作温度	85℃±10％
使用环境温度	-10℃～50℃
使用环境相对湿度	≤95％，无凝露
工作电压	DC24V±15%
探测器监视电流	＜100mA
探测器电源过流保护	200mA
状态指示	正常运行绿灯闪烁 火警状态红灯常亮 故障状态黄灯常亮
外壳防护等级	IP65

五、JTW-LD-DA5000/85感温电缆主要应用场所

　　1、电缆隧道、电缆廊道、电缆夹层以及其它大型电缆室等电缆类区域；

　　2、皮带输送机或系统等；

　　3、液压站及润滑油库、油管廊及其它供油系统场所；

　　4、电力分布系统：变压器、变电站（所）、马达控制中心以及其它电力切换装置系统等；

　　5、酒库、仓库及货架库等；

　　6、工业过程及材料输送系统；

　　7、化学品储存工厂；

　　8、计算机房、电气控制室以及其它洁净厂房等。

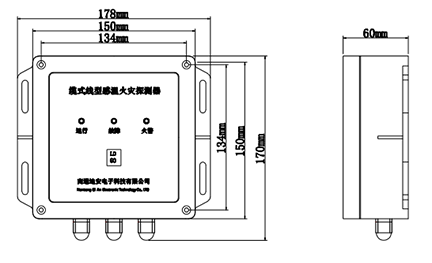

六、JTW-LD-DA5000/85缆式线型感温火灾探测器外形示意图

　　JTW-LD-DA5000/85缆式线型感温火灾探测器外形示意图如下：

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JTW-LD-DA5000/85
[名称]	缆式线型感温火灾探测器
[环境温度]	-20℃～+50℃
[环境湿度]	≤95%，不结露
