JTW-LD-SF500/105A缆式线型感温火灾探测器
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥0.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 中阳消防
进入品牌页
关注
类似产品
 MC501信号处理单元/SFLD05终端...
 MJ02信号处理单元/MZ02终端盒
 MJ01信号处理单元/MZ01终端盒

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

一、JTW-LD-SF500/105A缆式线型感温火灾探测器概述

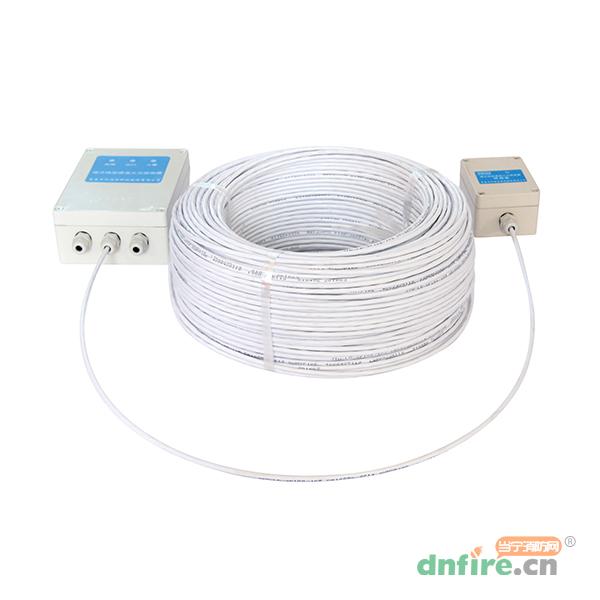

  JTW-LD-SF500/105A缆式线型感温火灾探测器(以下简称探测器)主要由信号处理单元(微电脑处理器)、感温线(电)缆、接续部件(终端盒)组成,探测器具有在响应温度报警、输出报警信号的功能。探测器具有良好的环境适应性,能够近距离或贴近保护,在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作,所以被广泛地应用在仓库、货场、油气输送管道、变压器、皮带输送机及机车、配电盘等消防探测场所。特别适用于电缆隧道、电缆桥架、电缆井内的动力电缆及控制电缆的火警早期预报。

二、JTW-LD-SF500/105A缆式线型感温火灾探测器工作原理及特点

  探测器的感温线缆为温度敏感元件,JTW-LD-SF500/105A感温线缆由三根分别挤塑热敏绝缘材料的导线绞合而成(其中一根起到增加机械强度作用),能够对沿着其安装长度范围内任意一点的温度变化进行探测。当温度上升至响应值时,感温线缆线芯间的阻值跃变,导线间就会产生相应信号,再经过单片机微控制器模糊数学的计算方法做出火警判断。

  其主要特点简述如下:

  1.感温线缆结构稳定,抗干扰性及抗拉、抗挤压性能强。

  2.采集模拟量信号综合判断。

  3.满足GB16280-2014中4.18条小尺寸高温响应性能试验要求和GB50116-2013中12.3.3条响应火焰规模不大于100mm的要求。

  4.在安全温度范围内探测器报警后不损坏感温线缆,感温线缆可重复使用。

  5.具有开路、短路两种故障报警。

  6.微电脑处理器和终端盒外壳采用阻燃材料,抗腐蚀、抗老化。

  7.带手动火警和故障模拟功能。

  探测器抗干扰能力强,采用隔离检测以及软件抗干扰技术,可应用于强电磁场干扰的场所。

三、JTW-LD-SF500/105A缆式线型感温火灾探测器主要技术指标

  1.探测器类别:缆式、可恢复式、定温

  2.定温报警温度、环境温度

型号 JTW-LD-SF500/105A
动作温度℃ 105±10%
感温线缆最高环境温度℃ 70
微电脑处理器、终端盒环境温度范围℃ D(-40~70)

  3.最小报警长度:1m

  4.最大使用长度:200m

  5.感温线缆芯线绝缘电阻:≥10MΩ

  6.工作电压:DC24V(85-110%)

  7.静态电流≤15mA

  8.报警电流≤25mA

  9.过流保护动作电流>50 mA

  10.报警复位:火警断电复位、故障自动复位

  11.状态指示:运行:绿色指示灯闪亮火警:红色指示灯常亮故障:黄色指示灯常亮

  12.使用环境:相对湿度≤95%,不凝露

  13.继电器无源触点输出:火警DC24V/1A、故障DC24V/1A

  14.外壳防护等级:IP65

  15.执行标准:GB 16280-2014

四、JTW-LD-SF500/105A缆式线型感温火灾探测器结构及安装尺寸

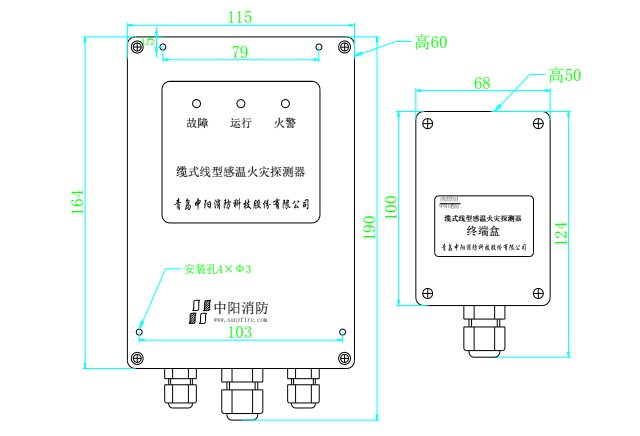

  微电脑处理器和终端盒外形示意图如图1所示。

JTW-LD-SF500/105A缆式线型感温火灾探测器

  图1微电脑处理器和终端盒外形示意图

五、JTW-LD-SF500/105A缆式线型感温火灾探测器接线与调试

  1.按图3要求,将24V电源线、信号线从防水接头穿入盒体,接入相应的接线端子,感温线缆两端穿入微电脑处理器和终端盒上的防水接头,拧紧防水接头。(感温电缆白色线芯接LV1端子,红色线芯剪掉、蓝色线芯接LV3)

  2.通电后,系统自检20—30秒后,绿灯闪亮。(频率约1HZ)

  3.手动测试模拟故障:把双排插针S3(在电路板顶部,如图4)上的短路环拔下插在第1组(中间)插针上,短接后黄灯常亮,故障继电器动作,用万用表测量Z1、CK1端子断开,CB1、Z1端子导通,测试后拔下短路环故障恢复。

  4.手动测试模拟火警:把双排插针S3(在电路板顶部,如图4)上的短路环拔下插在第2组插针上,短接后红灯常亮,火警继电器动作,用万用表测量Z2端和CK2端子导通测试后拔下短路环火警恢复。

  5.如果要加温测试,可以将感温线缆距离末端300mm的1m加热,或者在感温线缆上缠绕纸张,同时点燃纸张,当温度达到动作阈值,即可产生火灾报警。测试后的感温线缆剪除后重新与终端盒连接牢固,系统复位(短接一下S1,或重新上电)。

  6.调试完毕,盖好上部盒盖,通电运行。

  7.接线说明

  (1)终端盒接线端子如图2所示:

序号 端子代号 内容 备注
1 LV1 感温电缆  白色
2 LV2
3 LV3 感温电缆  蓝色
4 G

JTW-LD-SF500/105A缆式线型感温火灾探测器

  图2

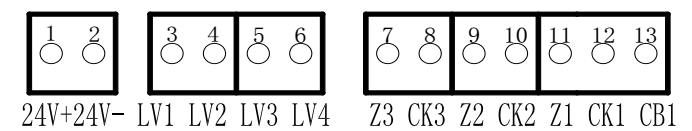

  2)微电脑处理器接线端子如图3所示

序号 端子代号 内容 备注
1 24V+ DC24V电源输入“+”
2 24V- DC24V电源输入“-”
3 LV1 感温电缆  接白色线
4 LV2
5 LV3 感温电缆  接蓝色线
6 LV4
7 Z3
8 CK3
9 Z2 火警信号公共 火警后闭合
10 CK2 火警信号常开 火警后闭合
11 Z1 故障信号公共 通电后闭合
12 CK1 故障信号常开 通电后闭合
13 CB1 故障信号常闭

JTW-LD-SF500/105A缆式线型感温火灾探测器

  图3

六、JTW-LD-SF500/105A缆式线型感温火灾探测器应用方法

  探测器可以接入火灾报警控制系统中,应用方法如图4所示:

JTW-LD-SF500/105A缆式线型感温火灾探测器

  图4

七、JTW-LD-SF500/105A缆式线型感温火灾探测器注意事项

  1.微电脑处理器以及终端盒应注意防水。

  2.探测器必须以连续的、无抽头或分支的连续布线方式安装,并严格按照国家规范要求进行。

  3.重物应避免压在探测器上,承受抗拉力为100N。

  4.避免在探测器上涂刷腐蚀性物质。

  5.安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于100mm,并防止护套破损。

  6.每年对探测器感温电缆两端开路进行阻值测试,其线芯之间正常阻值不应小于10MΩ,否则应予以更换。测量设备宜采用500V兆欧表。

  7.建议每年对探测器进行实体火灾测试,以确保探测器稳定可靠的运行。

  8.运输时应妥善包装,避免积压冲击。

  9.严禁私自维修探测器,如探测器存在故障,请及时与本公司联系。

商品属性
[型号] JTW-LD-SF500/105A
[名称] 缆式线型感温火灾探测器
[品牌] 青岛中阳
[是否可恢复]
[工作电压] DC24V(85-110%)
[防护等级] IP65
[工作温度] 感温线缆最高环境温度70℃微电脑处理器、终端盒环境温度范围-40~70℃
[环境湿度] 相对湿度≤95%,不凝露
