一、JTW-LD-SL-D6000A线型感温火灾探测器概述

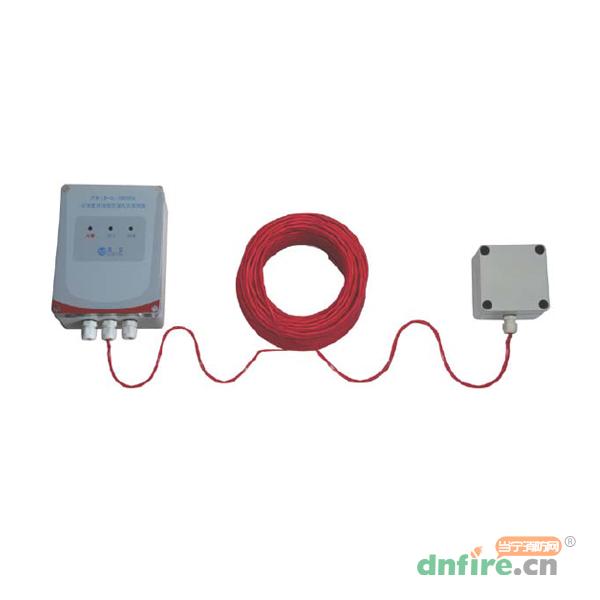

　　JTW-LD-SL-D6000A线型感温火灾探测器是一种新型的可恢复式线型定温火灾探测器，首安JTW-LD-SL-D6000A火灾探测器由转换盒、传感电缆、终端盒三部分组成，报警温度分为85℃、105℃，有普通型、本安型(ExiaⅡCT6)。传感电缆为两芯缆式绞合金属屏蔽型结构。JTW-LD-SL-D6000A感温火灾探测器采用继电器无源触点方式输出，可方便地与其它厂家的火灾报警控制器配套使用，广泛应用于电缆廊道、油库等工业场合。

二、JTW-LD-SL-D6000A感温火灾探测器功能特点

　　(1)符合国家标准GB16280-2005《线型感温火灾探测器》及1号修改单的相关要求，85℃产品同时通过UL认证。
(2)具有定温报警功能，额定报警温度分为85℃、105℃两个等级。
(3)灵敏度高，最小报警受热长度为1米，最大使用长度为200m。
(4)传感电缆具有可恢复功能，可以重复使用。
(5)可以监视传感电缆的开路、短路故障。
(6)传感电缆具有可恢复功能。
(7)具有火灾报警、故障报警两组独立无源继电器触点输出。
(8)传感电缆采用金属屏蔽结构，抗机械损伤、抗电磁干扰能力强。
(9)探测器具有报警自动恢复功能。

三、首安JTW-LD-SL-D6000A火灾探测器技术参数

　　(1)探测器使用环境温度：-10℃～50℃。
(2)传感电缆最高使用环境温度：
a.报警温度85℃，对应最高使用环境温度60℃；
b.报警温度105℃，对应最高使用环境温度75℃。
(3)使用环境相对湿度：≤95％，无凝露。
(4)工作电压：DC24V±20%。
(5)静态监视电流：≤20mA。
(6)报警状态电流：≤30mA。
(7)继电器触点容量：1A/24VDC,0.3A/220VAC。

四、JTW-LD-SL-D6000A火灾探测器系统接线方式

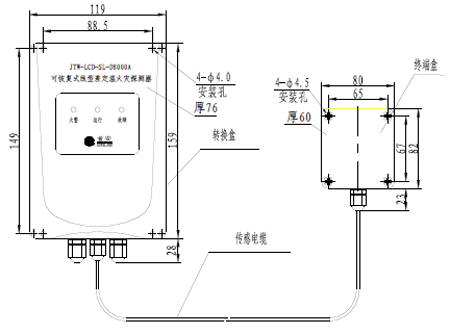

　　(1)JTW-LD-SL-D6000A火灾探测器外形尺寸及安装示意图

JTW-LD-SL-D6000A火灾探测器外形尺寸及安装示意图

　　(2)首安JTW-LD-SL-D6000A火灾探测器接线端子说明
a.转换盒接线端子说明

电源

电源

电源

电源

火警输出

火警输出

故障输出

故障输出

传感电缆

传感电缆

传感电缆

传感电缆

传感电缆

传感电缆

24V

24V

GND

GND

HJ

HJ

GZ

GZ

D-

D+

B-

B+

C-

C+

1

2

3

4

5

6

7

8

9

10

11

12

13

14

　　●端子1-4：DC24V电源端子，端子1、2为供电电源DC24V的正极，端子3、4为供电电源DC24V的负极；
●端子5-6：火灾报警继电器(报警时吸合)输出；
●端子7-8：故障报警继电器(故障时断开)输出；
●端子9-10：传感电缆接入端子，传感电缆包有铝铂带的芯线接端子10，另一芯线接端子9；
●端子10-14：备用。

　　b.终端盒接线端子说明

1	2	3	4	5	6
D-	D+	B-	B+	C-	C+

　　(3)JTW-LD-SL-D6000A火灾探测器接线方式
与火灾报警控制系统配套使用时，可通过其输入(监视)模块，将线型感温火灾探测器的报警信号接入系统，其接线方式见下图。

JTW-LD-SL-D6000A火灾探测器接线方式

五、JTW-LD-SL-D6000A线型感温探测器应用场所

　　(1)电缆隧道(廊道)、电缆夹层、电气地下室、电缆竖井、电缆桥架等电缆类场所。
(2)油库、液压站、油管廊等油类场所。
(3)各种皮带输送装置，配电装置、开关设备、变压器等。
(4)控制室、计算机室的夹层、闷顶内、地板下及重要设施隐蔽处等。
(5)公路隧道、地铁等交通隧道。
(6)石化或化学储存和生产区域、化学品工厂、酒库、仓库及货架库等。
