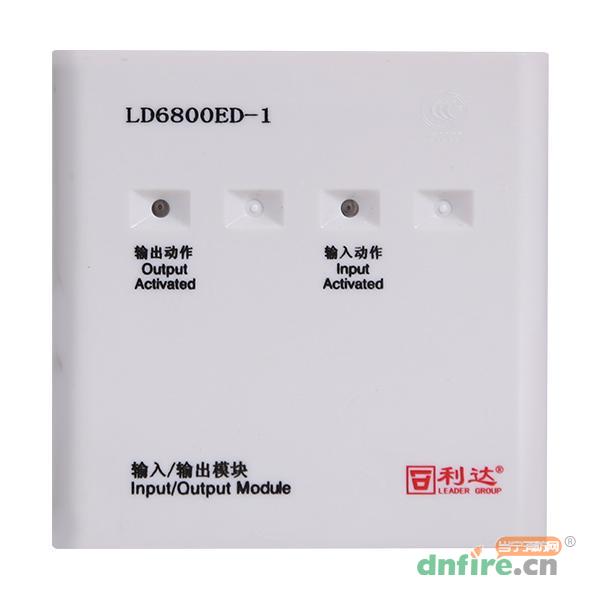

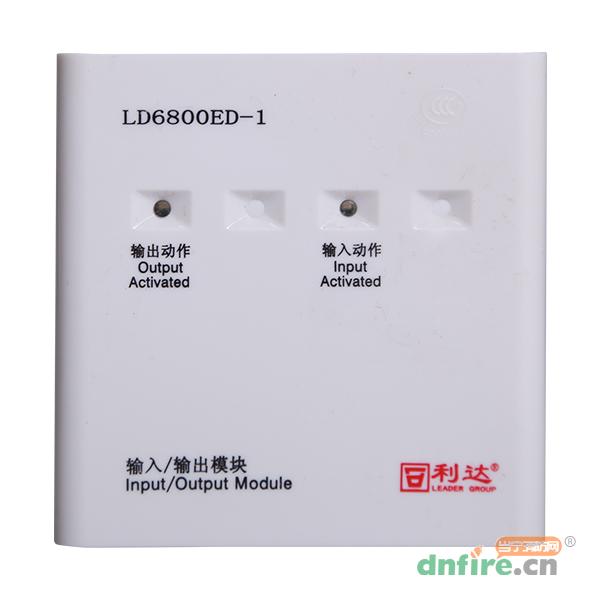

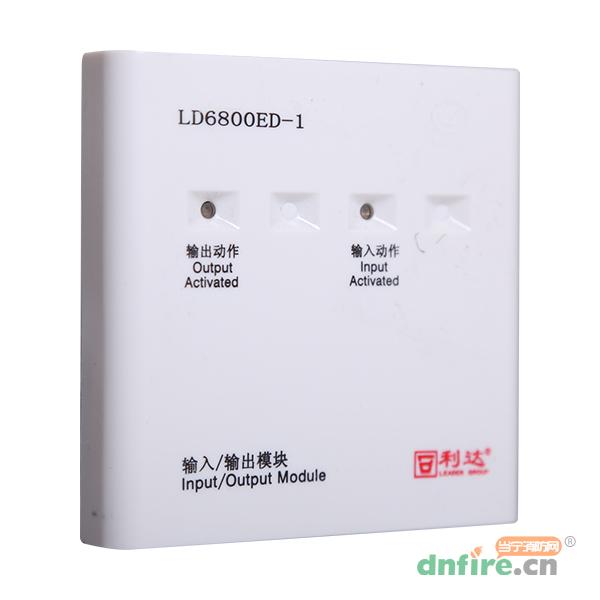

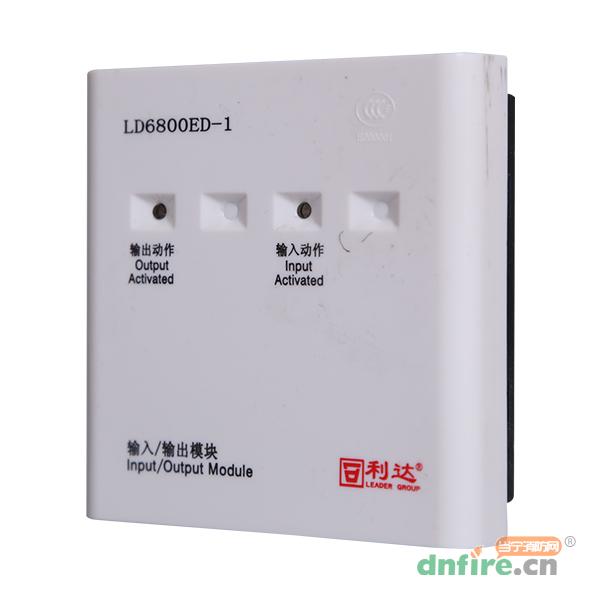

LD6800ED-1输入输出模块 控制模块
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥475.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 利达消防
进入品牌页
关注
类似产品
 LD60(ED)模块底座
 FHX-K3防护箱
 FHX-M3声光警报器防护罩

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

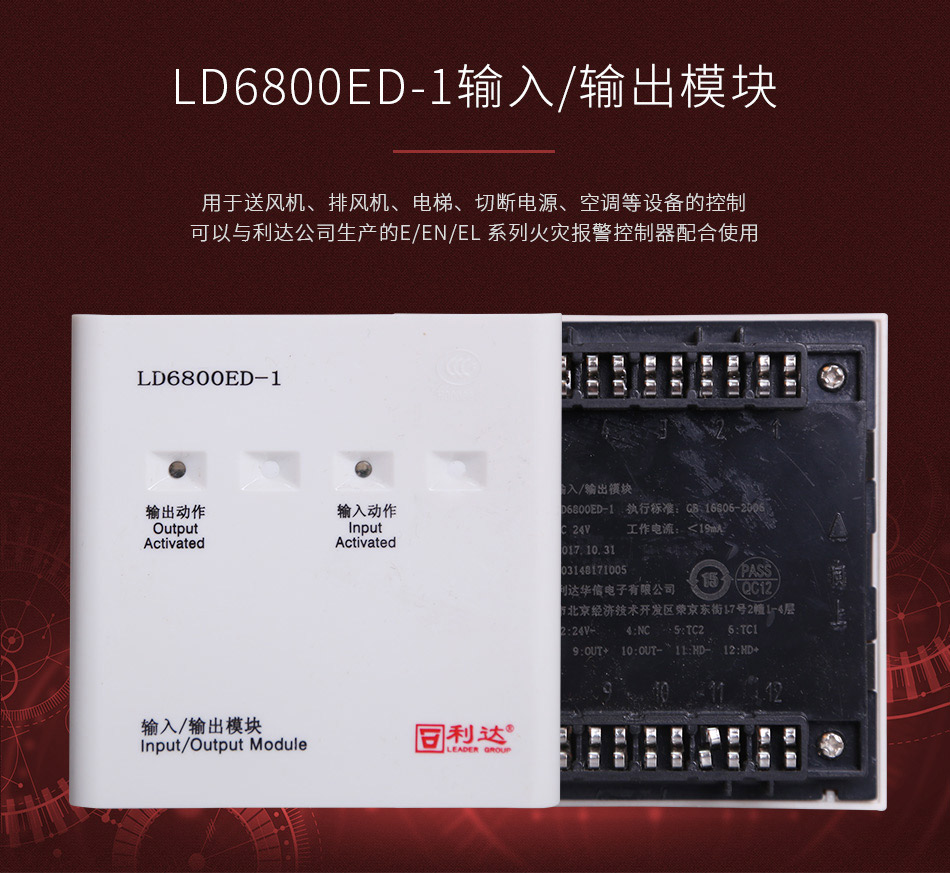

LD6800ED-1输入输出模块 控制模块LD6800ED-1输入输出模块 控制模块LD6800ED-1输入输出模块 控制模块

  *最新调整为10KΩ电阻

一、LD6800ED-1输入输出模块概述

LD6800ED-1采用单片机和智能软件,特殊防潮技术、表面贴装(SMT)生产工艺和插拔式结构设计,工作稳定可靠,具有较强的抗干扰能力。主要用于送风机、排风机、电梯、切断电源、空调等设备的控制,可以与利达公司生产的E/EN/EL系列火灾报警控制器配合使用。本产品无污染、功耗低,适用于各种工业及民用建筑。

二、LD6800ED-1输入输出模块技术特性

★二总线,无极性

★ 电源总线,有极性

★ 可输出1路DC 24V/2A电压信号;

★ 可输入一个联动设备动作后的反馈输入信号;

★ 可输出1 对无源常开常闭接点,容量DC 30V/2A;

★ 占一节点地址,采用电子编码方式编址(0-255);

★ 单色指示灯显示模块动作信息;

★ 电源总线断电、输入新路断线、输出线路短路或断路时,模块返回故障信息。

三、LD6800ED-1输入输出模块主要技术指标

电源总线电压:DC 24V

二总线电压:DC 18V

输出信号:有源(电压)DC 24V/2A

输入信号:无源开关量信号输入

工作环境温度:-40℃~+55℃

工作环境相对湿度:≤95%((40±2)℃,无凝露)

输出动作指示灯:输出动作时红色常亮

输入动作指示灯:输入动作时红色常亮

四、LD6800ED-1输入输出模块工作原理

LD6800ED-1输入/输出模块与E/EN/EL系列火灾报警控制器配合使用。LD6800ED-1输入/输出模块通过二总线与E/EN/EL系列控制器连接,控制器通过二总线查询模块节点状态、设置模块节点参数、控制模块启动输出;模块实时检测输入信号、输入/输出线路状态,当出现反馈输入或者输入/输出线路故障时,模块通过二总线上传反馈或者故障信号。

五、LD6800ED-1输入输出模块安装布线

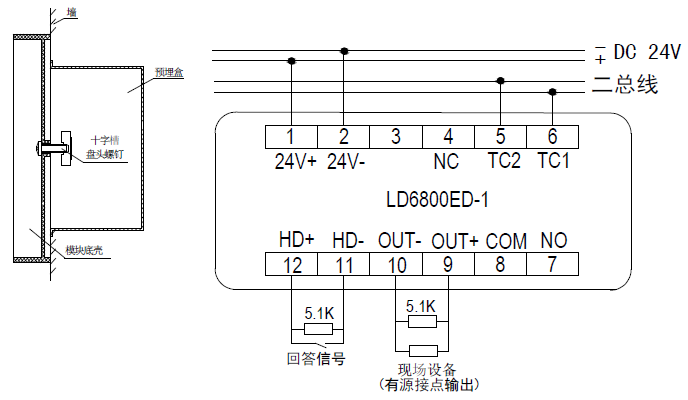

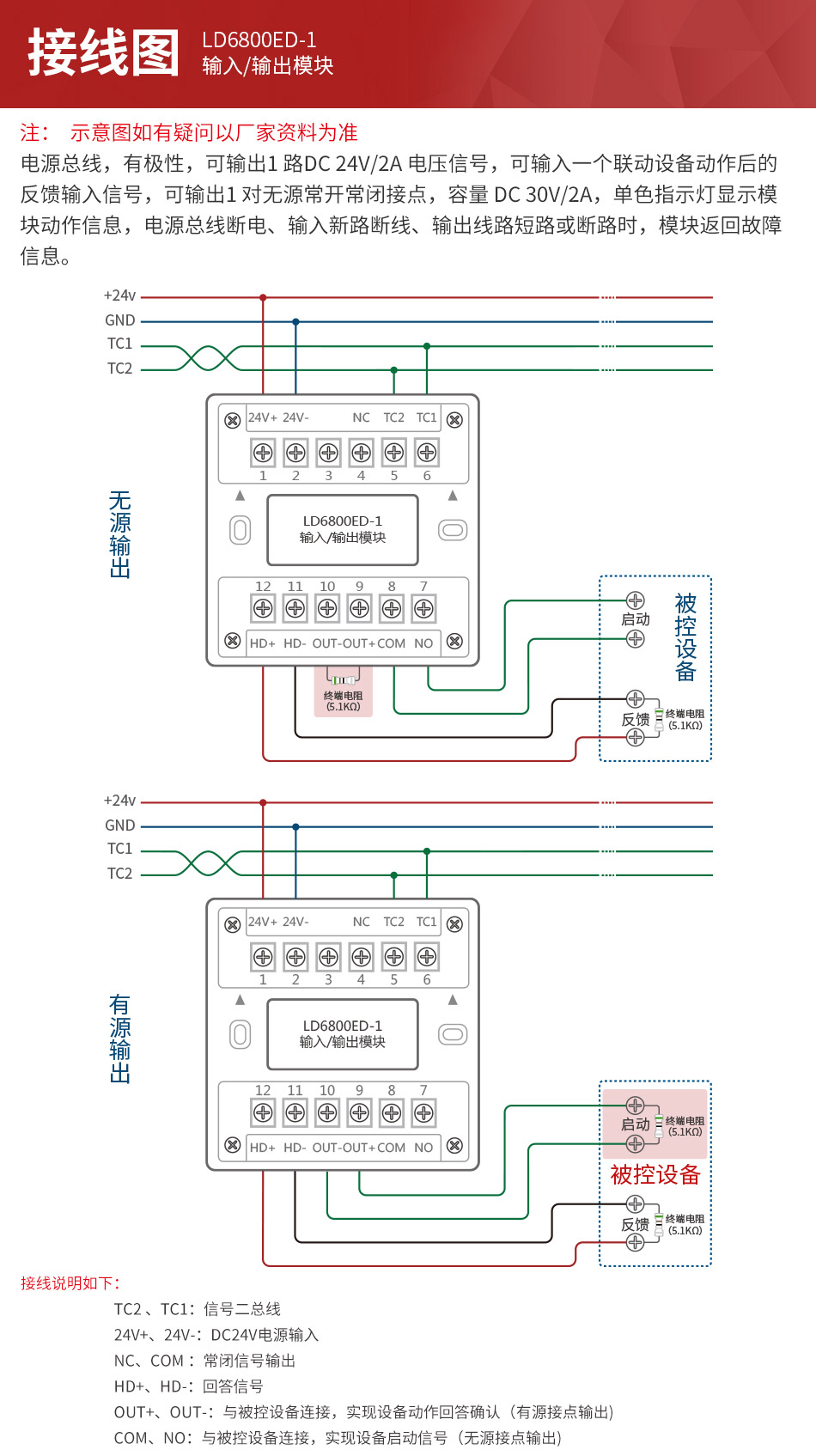

LD6800ED-1输入输出模块接线图

  *最新调整为10KΩ电阻

关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(2)

    匿名用户评论等级: 5

    现场模块已经如图所接,电压正常,为什么巡检灯不闪呢?

    管理员:

    主机上调试了吗,是否主机上登录注册了呢。或者更换地址码有没有设置

    2022-06-13 22:37:24

    匿名用户评论等级: 5

    模块控制功能正常但是主机报故障,把模块拆下再按上就不报故障了是怎么回事

    管理员:

    反馈端故障?可能是,比如反馈端接线不良

    2022-05-24 21:51:21
